| Давление, Мпа | 20 |
| Мощность, кВт / обороты | 55 / 1500 · АИР 225M4 |
| Вес, кг | 12,5 |
Насос НШ 80Г3 4 — шестерённый насос серии НШ с шестернями внешнего зацепления, предназначенный для подачи минерального масла в гидро- и смазочные системы. Насос не регулирует подачу: расход задают обороты вала, а давление в системе складывается из нагрузки на исполнительные механизмы. Ниже собраны паспортные данные, расчёты по ним, рекомендации по приводу и монтажу — только то, что относится именно к этому исполнению.
| Параметр | Значение |
|---|---|
| Модель | НШ 80Г3 4 |
| Рабочий объём, см³ | 80 |
| Номинальное давление на выходе, МПа | 20 |
| Номинальная частота вращения, об/мин | 1500 |
| Мощность, кВт | 55 |
| Масса, кг | 12,5 |
Подача шестерённого насоса растёт почти прямо пропорционально оборотам вала. Геометрическая подача без учёта утечек: 80 л/мин на 1000 об/мин, 120 л/мин на 1500 об/мин, 240 л/мин на 3000 об/мин. Чтобы оценить время заполнения бака, делите его объём на подачу и добавьте запас на заполнение магистралей. Теоретическая подача V·n/1000 равна 120 л/мин; реальная всегда ниже из-за утечек по торцам шестерён.
Давление 20 МПа задаёт рабочую точку насоса по прочности корпуса и нагрузке на подшипники. Мощность привода складывается из гидравлической мощности потока и потерь в насосе, поэтому берите двигатель с запасом. Предохранительный клапан обязателен: без него закрытая линия за секунды поднимет давление выше допустимого.
По номинальным параметрам для сборки с двигателем на 1500 об/мин подходит АИР 225M4 мощностью 55 кВт. Привод с запасом по оборотам требует проверки подачи: выше номинала растёт и подача, и потребляемая мощность. При ремённой передаче учитывайте нагрузку на подшипник вала: насосу нужна муфта или шкив с разрешённой радиальной нагрузкой.
|

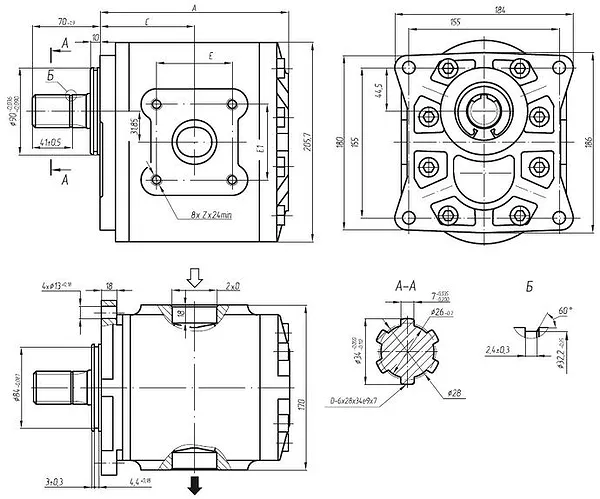

Код рабочего объема Displacement Code |
63 |
71 |
80 |
90 |
100 |
112 |
125 |
140 |
150 |
160 |
170 |
180 |
190 |
200 |
|
|
Размер А |
мм |
147 |
149.5 |
153 |
156.5 |
180 |
184.5 |
189 |
194.5 |
218 |
221.5 |
225.5 |
229 |
232.5 |
236 |
|
Размер С |
мм |
73.65 |
75.1 |
76.65 |
78.4 |
90 |
92.25 |
94.5 |
97.25 |
109 |
110.75 |
112.75 |
114.5 |
116.25 |
118 |
|
Размер D |
мм |
32 |
40 |
60 |
|||||||||||
|
Размер ExE1 |
мм |
42,88x77,77 |
78x78 |
||||||||||||
|
Сроки изготовления |
O |
O |
M |
O |
M |
O |
O |
M |
M |
O |
O |
M |
O |
O |
|
Ведущая шестерня крутит ведомую, а масло переносится во впадинах зубьев вдоль стенки корпуса, не проходя между самими шестернями. У нагнетательного канала зубья снова сходятся и выталкивают масло; именно зазоры между торцами шестерён и крышками определяют внутренние утечки. За один оборот вытесняется 80 см³, поэтому подача всегда пропорциональна оборотам вала.
Типовые задачи для НШ 80Г3 4 — привод гидрораспределителей и цилиндров на тракторах, автокранах и самосвалах, а также питание вспомогательных контуров. Рабочая жидкость — минеральное гидравлическое масло; вязкость и температуру проверяйте по документации на изделие.
Установите Насос НШ 80Г3 4 так, чтобы всасывающая линия была короткой и без лишних поворотов — разрежение на входе тогда минимальное. Фланец и шлицевой или шпоночный вал сверяют с посадочным местом заранее: переходники и проставки ухудшают соосность. Проверьте герметичность всех соединений на минимальном давлении, только потом выходите на рабочее.
Для НШ 80Г3 4 главные враги — абразив в масле, перегрев и подсос воздуха на всасывании. Масло фильтруют до заливки в бак и в рабочем контуре; фильтр на всасывании выбирают по подаче, чтобы не создавать лишнего разрежения. Подтёки по валу означают износ манжеты, а падение подачи при нормальном масле — износ торцов шестерён.
Частая ошибка — подбирать двигатель только по номинальной подаче, не учитывая пусковой режим. Нельзя запускать насос без масла и без проверки направления вращения. Если нужны другие давление или подача, смотрите соседние исполнения: у каждого свои параметры и свой двигатель.
Ближайшие по подаче исполнения этой серии:
Номинальное давление 20 МПа (200 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 225M4 мощностью 55 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Стоимость Насос НШ 80Г3 4 и наличие смотрите на странице; для заказа напишите нам или оставьте заявку на сайте — доставим по России и в страны СНГ. Все виды насосов НШ — одиночные, тандемы и агрегаты с двигателем — собраны в разделе насосов НШ; на какую технику ставят насосы НШ, смотрите в применяемости НШ по видам спецтехники.
Гидромаш · поcтавкa по РФ и СНГ · sd-tehno.ru
На этой вкладке — техническая документация по товару «Насос НШ 80Г3 4»: краткое описание с техническими характеристиками, а также образец технического паспорта изделия с техническими параметрами, гарантией и другой полезной информацией. Нажмите на нужный документ, чтобы скачать его в формате PDF — файл можно сохранить или распечатать.
Отгрузка из Екатеринбурга. Точную стоимость подтвердит менеджер.
Вы сами расставляете приоритеты — скорость поставки, стоимость или исполнение: подберём вариант под ваш баланс. Цены и характеристики на сайте носят справочный характер — точные условия подтвердим в счёте.
