| Давление, Мпа | 16 |
| Мощность, кВт / обороты | 37 / 1500 · АИР 200M4 |
| Вес, кг | 28 |
Насос НШ 80Г3 3 — шестерённый насос серии НШ с шестернями внешнего зацепления с рабочим объёмом 80 см³ за оборот вала. Номинальное давление на выходе — 16 МПа (160 бар), поэтому насос рассчитан на гидросистемы среднего давления. Ниже собраны паспортные данные, расчёты по ним, рекомендации по приводу и монтажу — только то, что относится именно к этому исполнению.
| Параметр | Значение |
|---|---|
| Модель | НШ 80Г3 3 |
| Рабочий объём, см³ | 80 |
| Номинальное давление на выходе, МПа | 16 |
| Номинальная частота вращения, об/мин | 1500 |
| Мощность, кВт | 37 |
| Масса, кг | 28 |
Подача шестерённого насоса растёт почти прямо пропорционально оборотам вала. Геометрическая подача без учёта утечек: 80 л/мин на 1000 об/мин, 120 л/мин на 1500 об/мин, 240 л/мин на 3000 об/мин. Чтобы оценить время заполнения бака, делите его объём на подачу и добавьте запас на заполнение магистралей. Реальная подача всегда ниже геометрической: часть масла перетекает через торцевые зазоры и зазоры по вершинам зубьев.
Давление в системе определяется нагрузкой, а не насосом: насос лишь создаёт поток. Мощность привода складывается из гидравлической мощности потока и потерь в насосе, поэтому берите двигатель с запасом. Предохранительный клапан обязателен: без него закрытая линия за секунды поднимет давление выше допустимого.
Ориентир по мощности привода — двигатель АИР 200M4. Насос соединяют с двигателем упругой муфтой или фланцем; соосность валов важнее запаса по мощности. При ремённой передаче учитывайте нагрузку на подшипник вала: насосу нужна муфта или шкив с разрешённой радиальной нагрузкой.
|

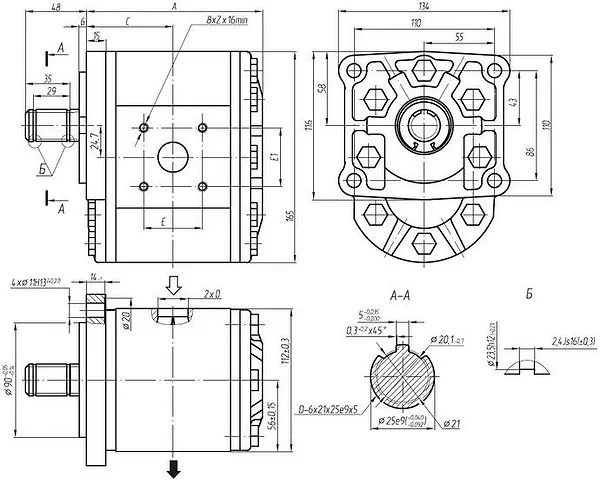

Код рабочего объема Displacement Code |
16 |
18 |
20 |
23 |
25 |
28 |
32 |
36 |
40 |
45 |
50 |
56 |
63 |
71 |
80 |
90 |
|
|
Размер А |
мм |
126.9 |
128.2 |
129.5 |
131.5 |
132.8 |
134.8 |
137.4 |
140 |
142.7 |
146 |
150 |
153 |
157.4 |
162.6 |
168.4 |
175 |
|
Размер С |
мм |
62.25 |
62.9 |
63.55 |
64.55 |
65.2 |
66.2 |
67.5 |
68.8 |
70.15 |
71.8 |
73.8 |
75.3 |
77.5 |
80.1 |
83 |
86.3 |
|
Размер D |
мм |
13 |
16 |
19 |
23.5 |
28 |
32 |
||||||||||
|
Размер ExE1 |
мм |
46x46 |
54x54 |
77,77x42,88 |
|||||||||||||
|
Размер Z |
мм |
M8 |
M10 |
M12 |
|||||||||||||
🔤 Расшифровка маркировки Насос НШ 80Г3 3:
| Элемент | Расшифровка |
| НШ | Насос шестеренный |
| 80 | Номинальный рабочий объем 80 см³/об |
| Г3 | Модификация для гидросистем с обратным вращением |
| 3 | Исполнение с фланцем ISO 500/4-B и резьбой BSP |
Ведущая шестерня крутит ведомую, а масло переносится во впадинах зубьев вдоль стенки корпуса, не проходя между самими шестернями. Поток выходит под давлением, которое создаёт нагрузка в системе; сам насос давления «не задаёт», он только перемещает объём масла. За один оборот вытесняется 80 см³, поэтому подача всегда пропорциональна оборотам вала.
Типовые задачи для НШ 80Г3 3 — привод гидрораспределителей и цилиндров на тракторах, автокранах и самосвалах, а также питание вспомогательных контуров. Перед выбором сверьте вязкость масла при рабочей температуре, фильтрацию и допустимое разрежение на входе насоса.
Установите Насос НШ 80Г3 3 так, чтобы всасывающая линия была короткой и без лишних поворотов — разрежение на входе тогда минимальное. Фланец и шлицевой или шпоночный вал сверяют с посадочным местом заранее: переходники и проставки ухудшают соосность. После монтажа дайте насосу поработать на холостом ходу без нагрузки, убедитесь в отсутствии пены и шума, затем поднимайте давление ступенями.
Ресурс НШ 80Г3 3 определяют чистота масла, температура и отсутствие кавитации. Замену фильтрующих элементов планируют по перепаду давления, а не по календарю: засорённый всасывающий фильтр гасит подачу и вызывает шум. Подтёки по валу означают износ манжеты, а падение подачи при нормальном масле — износ торцов шестерён.
Частая ошибка — подбирать двигатель только по номинальной подаче, не учитывая пусковой режим. Нельзя запускать насос без масла и без проверки направления вращения. Если нужны другие давление или подача, смотрите соседние исполнения: у каждого свои параметры и свой двигатель.
Ближайшие по подаче исполнения этой серии:
Номинальное давление 16 МПа (160 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 200M4 мощностью 37 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Цена Насос НШ 80Г3 3 указана на этой странице; наличие и срок поставки уточняйте у менеджера. Доставка по России и странам СНГ. Все виды насосов НШ — одиночные, тандемы и агрегаты с двигателем — собраны в разделе насосов НШ; на какую технику ставят насосы НШ, смотрите в применяемости НШ по видам спецтехники.
