| Давление, Мпа | 16 |
| Вес, кг | 8,2 |
НШ4…20Г-3 — шестерённый насос серии НШ с шестернями внешнего зацепления, предназначенный для подачи минерального масла в гидро- и смазочные системы. Насос не регулирует подачу: расход задают обороты вала, а давление в системе складывается из нагрузки на исполнительные механизмы. Ниже собраны паспортные данные, расчёты по ним, рекомендации по приводу и монтажу — только то, что относится именно к этому исполнению.
| Параметр | Значение |
|---|---|
| Модель | этот насос |
| Рабочий объём, см³ | 4 |
| Номинальное давление на выходе, МПа | 16 |
| Масса, кг | 8,2 |
Подача шестерённого насоса растёт почти прямо пропорционально оборотам вала. Геометрическая подача без учёта утечек: 4 л/мин на 1000 об/мин, 6 л/мин на 1500 об/мин, 12 л/мин на 3000 об/мин. Чтобы оценить время заполнения бака, делите его объём на подачу и добавьте запас на заполнение магистралей. Реальная подача всегда ниже геометрической: часть масла перетекает через торцевые зазоры и зазоры по вершинам зубьев.
Давление 16 МПа задаёт рабочую точку насоса по прочности корпуса и нагрузке на подшипники. Мощность привода складывается из гидравлической мощности потока и потерь в насосе, поэтому берите двигатель с запасом. Предохранительный клапан настраивают не выше номинального давления 160 бар: превышение перегружает привод и шестерни.
Мощность двигателя подбирают по давлению и подаче: чем выше давление и обороты, тем больше требуется мощности на валу. Привод с запасом по оборотам требует проверки подачи: выше номинала растёт и подача, и потребляемая мощность. Не ставьте двигатель «в обрез»: пуск на холодном масле и скачки давления дают пиковую нагрузку заметно выше расчётной.
| Символ | Расшифровка |
|---|---|
| НШ | Насос шестеренный |
| 4…20 | Рабочий объем 4,1–20 см³/об |
| Г | Герметичное исполнение |
| 3 | Модификация для высокого давления |
Две шестерни вращаются навстречу друг другу в плотном корпусе. На стороне всасывания зубья выходят из зацепления, объём камер растёт, и масло заполняет впадины между зубьями. Поток выходит под давлением, которое создаёт нагрузка в системе; сам насос давления «не задаёт», он только перемещает объём масла. Подача пропорциональна оборотам: удвоив обороты, вы удвоите расход при том же давлении.
этот насос применяют в гидросистемах мобильной техники: погрузчиков, тракторов, коммунальных и дорожных машин, где масло нужно подать на рулевое управление, навесное оборудование и опрокидывание кузова. Среда — чистое минеральное масло; абразив, вода и воздух в масле заметно сокращают срок службы шестерён.

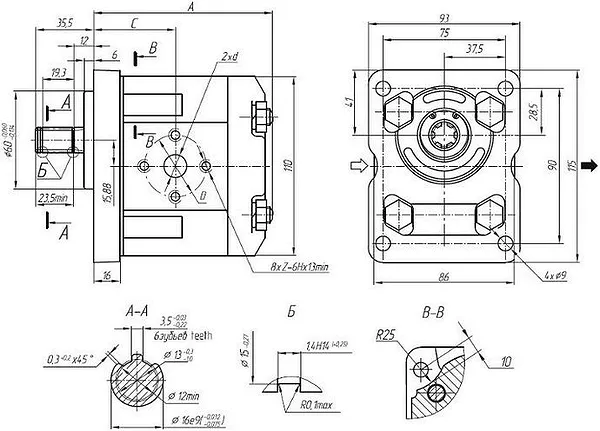

Проверьте направление вращения вала перед запуском этот насос: неверное направление выводит из строя манжету и создаёт кавитацию. Фланец и шлицевой или шпоночный вал сверяют с посадочным местом заранее: переходники и проставки ухудшают соосность. Проверьте герметичность всех соединений на минимальном давлении, только потом выходите на рабочее.
Ресурс этот насос определяют чистота масла, температура и отсутствие кавитации. Следите за температурой: перегретое масло теряет вязкость, растут утечки и падает подача. Подтёки по валу означают износ манжеты, а падение подачи при нормальном масле — износ торцов шестерён.
Нередко насос подбирают по размеру присоединения, а не по подаче и давлению системы. Ещё одна ошибка — маленькое сечение всасывающей линии: насос начинает кавитировать, растёт шум. Если задача выходит за пределы этих параметров, подбирайте насос с другим рабочим объёмом, а не форсируйте режим.
Ближайшие по подаче исполнения этой серии:
Номинальное давление 16 МПа (160 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 90L4 мощностью 2,2 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Чтобы заказать этот насос, оставьте заявку: цена и срок поставки подтверждаются менеджером, доставка — по России и СНГ. Все виды насосов НШ — одиночные, тандемы и агрегаты с двигателем — собраны в разделе насосов НШ; на какую технику ставят насосы НШ, смотрите в применяемости НШ по видам спецтехники.
