Модуль от пятилинейного пневмораспределителя МП1Э

Модуль от пятилинейного пневмораспределителя МП1Э — универсальное решение для пневмоприводов

Модуль от пятилинейного пневмораспределителя МП1Э — это компактный поступательный пневмомодуль, разработанный на базе стандартных пневмоцилиндров по ГОСТ и международному стандарту ИСО 6431. Изделие объединяет в себе функции пневмоцилиндра, пневмораспределителя, дросселей и глушителей, что обеспечивает высокий уровень интеграции и надежность в работе автоматизированных систем управления.

Модуль от пятилинейного пневмораспределителя МП1Э применяется в составе пневмоприводов для управления движущимися узлами станков, конвейерных линий, пресс-автоматов и других агрегатов промышленного оборудования. Конструкция позволяет точно настраивать скорость перемещения штока за счёт комбинированного дросселирования на выхлопе, а также обеспечивает минимальные потери давления в системе.

Конструкция и компоненты модуля МП1Э

Модуль от пятилинейного пневмораспределителя МП1Э включает в себя:

• двухсторонний пневмоцилиндр с односторонним штоком;
• пятилинейный двухпозиционный пневмораспределитель с односторонним электропневматическим управлением;
• глушители шума выхлопа;
• пневмодроссели с обратным клапаном (опционально);
• возможность установки датчиков положения штока (при заказе).

Пневмораспределитель имеет электромагнитное управление и может комплектоваться катушками на напряжение 24 В, 220 В, 380 В переменного или постоянного тока, что обеспечивает совместимость с большинством систем автоматики.

Пневмоцилиндры в составе модуля МП1Э изготавливаются с диаметром поршня от 32 до 250 мм, что позволяет подобрать оптимальную модель под конкретные задачи по усилию и ходу. Все модули серии МП1Э соответствуют условиям эксплуатации в умеренно-холодном и тропическом климате (УХЛ4 по ГОСТ 15150).

Технические характеристики модуля МП1Э

Описание и назначение серии МП1Э

Серия МП1Э — это линейка поступательных пневмомодулей, в основе которых лежат пятилинейные пневмораспределители. Модуль от пятилинейного пневмораспределителя МП1Э предназначен для управления циклическими движениями в промышленных механизмах. Отличительной особенностью модуля является наличие дросселирования на выхлопе, что позволяет плавно регулировать скорость как выдвижения, так и втягивания штока пневмоцилиндра.

Применение пятилинейной схемы подключения обеспечивает эффективный отвод воздуха при обоих ходах поршня, минимизируя гидравлические удары и продлевая срок службы оборудования. Это особенно важно при работе с высокоскоростными циклами.

Габаритные и присоединительные размеры

Габаритные размеры модуля от пятилинейного пневмораспределителя МП1Э зависят от диаметра цилиндра и длины хода. Диапазон габаритов:

• Длина: от 300 до 1200 мм
• Диаметр корпуса: от 32 до 250 мм
• Масса: от 8 до 35 кг

Подпись к изображению: модель МП1Э, пятилинейный пневмораспределитель с электропневматическим управлением, подключение с правой стороны, вид со стороны передней крышки пневмоцилиндра.

Таблица габаритов и веса модулей МП1Э

Принцип работы пневмомодуля МП1Э

При подаче электрического сигнала на катушку электромагнита пневмораспределителя происходит переключение его золотника, что открывает путь сжатому воздуху в одну из полостей пневмоцилиндра. Вторая полость соединяется с атмосферой через дроссель с обратным клапаном, что обеспечивает регулируемое истечение воздуха и плавное перемещение поршня.

При отключении сигнала золотник возвращается в исходное положение под действием пружины, и процесс повторяется в обратном направлении. Таким образом, модуль от пятилинейного пневмораспределителя МП1Э обеспечивает двусторонний ход штока с возможностью независимой регулировки скорости каждого направления.

Температурный режим и срок службы

Модули серии МП1Э рассчитаны на эксплуатацию при температурах от -40 до +80 °C, что делает их пригодными для использования в условиях как северных, так и южных регионов России. Средний срок службы — не менее 10 лет при соблюдении норм технической эксплуатации и регулярной профилактике.

Где применяются модули МП1Э

Модуль от пятилинейного пневмораспределителя МП1Э активно используется во всех отраслях промышленности:

• в металлургических и литейных цехах;
• на линиях фасовки и упаковки;
• в автомобильной промышленности для сборочных автоматов;
• в станкостроении;
• на транспорте и в логистических системах.

Особенностью серии является возможность быстрой интеграции в существующие пневмосистемы без необходимости переделки магистралей.

Состав ремкомплекта и изнашиваемые детали

Условное обозначение модели

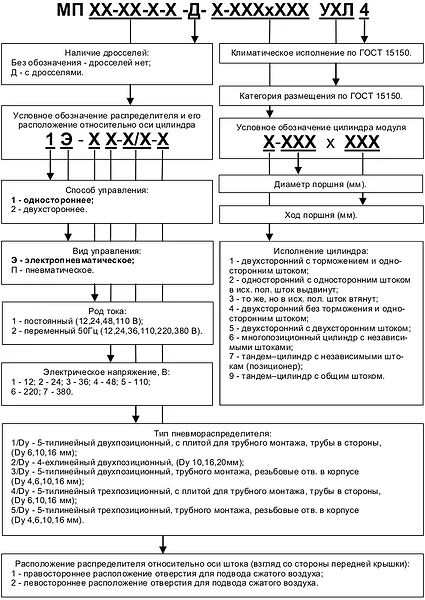

Пример: МП 1Э-26-1/10-1-Д-1-160х250 УХЛ4

Расшифровка:

• МП — модуль поступательный
• 1Э — пятилинейный с электропневмоуправлением
• 26 — диаметр цилиндра 160 мм
• 1/10 — условный проход 10 мм
• 1 — одностороннее управление
• Д — наличие дросселей
• 1 — правостороннее расположение
• 160х250 — диаметр поршня и ход поршня
• УХЛ4 — климатическое исполнение

Примеры заказа

Для заказа модуля от пятилинейного пневмораспределителя МП1Э необходимо указать полное условное обозначение или следующие параметры:

• Диаметр поршня — 100 мм
• Ход штока — 120 мм
• Управление — 220 В, 50 Гц
• Исполнение — левостороннее
• Дополнительно — глушители, датчики

Заказ можно оформить через форму обратной связи на сайте: запросить цену или связаться в разделе Контакты.

Часто задаваемые вопросы

Как выбрать нужную модификацию модуля от пятилинейного пневмораспределителя МП1Э?

Для выбора подходящей модели необходимо определить диаметр поршня (влияет на усилие), ход штока, тип управления (24 В, 220 В), наличие дросселей и сторону подключения. Мы поможем с подбором по техническому заданию.

Какие сроки поставки модулей МП1Э?

Стандартные модели доступны со склада в Екатеринбурге. Срок поставки по России — от 2 дней. Специальные исполнения изготавливаются под заказ за 2–4 недели.

Где применяются модули МП1Э?

Серия МП1Э используется в станках, прессах, упаковочном и транспортировочном оборудовании. Подходит для автоматизации промышленных процессов с циклическими движениями.

Совместимы ли модули МП1Э с оборудованием других производителей?

Да, благодаря соответствию стандарту ИСО 6431 и типовым присоединительным размерам, модуль от пятилинейного пневмораспределителя МП1Э легко заменяет аналоги и интегрируется в системы сторонних брендов.
