| Диаметр, Ду | 10 |
| Расход | 8 |
| Давление, Мпа | 0,8 |
| Вес, кг | 18 |
| Производимые модели | Расход | Давление, Мпа | Вес, кг | Диаметр, Ду | Цена | |
|---|---|---|---|---|---|---|
 |
Модуль от пятилинейного пневмораспределителя МП1Э | 12 | 0,8 | 35 | - | По запросу |
|
Модуль от четырехлинейного пневмораспределителя МП1Э | 8 | 0,8 | 18 | 10 | По запросу |
 |
Модуль от пятилинейного пневмораспределителя МП2Э | 12 | 0,8 | 1 | 10 | По запросу |
 |
Модуль от четырехлинейного пневмораспределителя МП2Э | - | 0,8 | 22 | 10 | По запросу |
Модуль от четырехлинейного пневмораспределителя МП1Э — это готовое пневматическое решение, предназначенное для автоматизации промышленного оборудования. Серия МП1Э объединяет модульные пневмоприводы с электропневматическим управлением, совмещающие в себе пневмоцилиндр, четырехлинейный пневмораспределитель и дополнительные элементы (глушители, дроссели, обратные клапаны). Конструкция позволяет организовать точное и быстродействующее управление движением поршня с регулировкой скорости в обе стороны.
Производитель — Гидромаш — обеспечивает соответствие всех изделий серии МП1Э стандарту ИСО 6431, что гарантирует надежность, совместимость и простоту замены на существующем оборудовании. Модули применяются в станкостроении, упаковочном и конвейерном оборудовании, пищевой и фармацевтической промышленности, где важны точность хода и минимальный уровень шума.
Модель МП1Э, присоединение сбоку, вид со стороны передней крышки — типовая компоновка
Серия МП1Э представлена модулями с диаметром поршня от 32 до 250 мм, что позволяет подобрать устройство под различные типы нагрузки и условия эксплуатации. Все модели поддерживают электропневматическое управление и оснащаются четырехлинейными двухпозиционными распределителями с условным проходом Ду10.
| Параметр | Значение |
|---|---|
| Рабочее давление | 0,4 – 0,8 МПа |
| Тип рабочей среды | Сжатый воздух, очищенный от влаги и масла |
| Диапазон температур окружающей среды | -20°C до +60°C |
| Присоединительные размеры | По ИСО 6431, резьбовые G1/4…G3/4 в зависимости от модификации |
| Управление | Одностороннее электропневматическое (220 В, 50 Гц или 24 В по заказу) |
| Тип распределителя | Четырехлинейный, двухпозиционный |
| Пропускная способность | До 800 л/мин (в зависимости от Ду) |
| Масса модуля | 4,5 – 18 кг (в зависимости от диаметра цилиндра) |

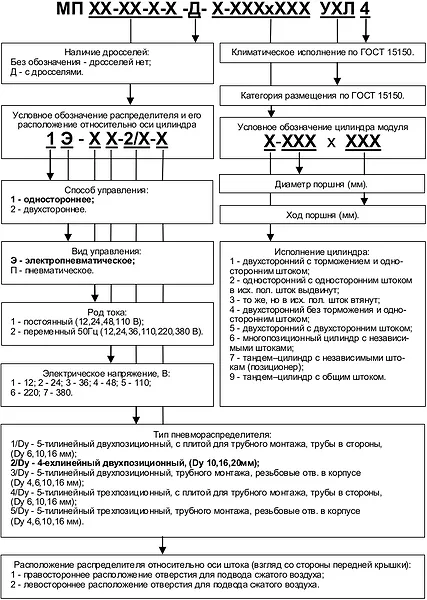

Пример: МП 1Э-26-2/10-1-Д-1-160х250 УХЛ4
Расшифровка:
Модуль от четырехлинейного пневмораспределителя МП1Э работает по принципу последовательной подачи управляющего сигнала на электромагнит распределителя. При подаче напряжения активируется одна из полостей пневмоцилиндра, шток выдвигается. После снятия сигнала — происходит переключение, и шток втягивается под давлением воздуха в противоположной камере. Наличие дросселей с обратным клапаном позволяет регулировать скорость выхода и втягивания поршня, что особенно важно при точном позиционировании.
Серия МП1Э рассчитана на эксплуатацию в диапазоне от -20°C до +60°C. Уплотнения из износостойких материалов обеспечивают ресурс до 10 миллионов циклов при соблюдении условий подачи сухого воздуха и регулярной смазке через фильтр-регулятор. Режим УХЛ4 позволяет использовать модуль в условиях умеренного и холодного климата, типичных для большинства регионов России.
Модули серии МП1Э находят применение в:
Гибкость исполнения — правостороннее или левостороннее расположение распределителя — позволяет адаптировать модуль под любой монтажный узел.
| Компонент | Наличие в ремкомплекте |
|---|---|
| Уплотнительные кольца поршня и штока | Да |
| Шток цилиндра (при износе) | Отдельно |
| Электромагнитная катушка | Опция |
| Глушитель | По запросу |
| Дроссель с обратным клапаном | Отдельно |
Чаще всего выходят из строя: уплотнения (при загрязненном воздухе), электромагниты (при скачках напряжения), дроссели (при гидроударах).
Диапазон габаритов в зависимости от модификации:
Присоединения — боковые, по ИСО 6431, резьба G1/4, G1/2, G3/4.
Завод Гидромаш осуществляет прямые поставки со склада. Доставка по России транспортными компаниями или курьером. Заказать можно через онлайн-форму или по контактам в разделе Контакты. Мы работаем с организациями по всей стране.
Код ТН ВЭД: 8481 80 91 90
Вес: от 4,5 до 18 кг в зависимости от модификации.
Гидромаш · поcтавкa по РФ и СНГ · sd-tehno.ru
На этой вкладке — техническая документация по товару «Модуль от четырехлинейного пневмораспределителя МП1Э»: краткое описание с техническими характеристиками, а также образец технического паспорта изделия с техническими параметрами, гарантией и другой полезной информацией. Нажмите на нужный документ, чтобы скачать его в формате PDF — файл можно сохранить или распечатать.
Отгрузка из Екатеринбурга. Точную стоимость подтвердит менеджер.
Вы сами расставляете приоритеты — скорость поставки, стоимость или исполнение: подберём вариант под ваш баланс. Цены и характеристики на сайте носят справочный характер — точные условия подтвердим в счёте.
