Модуль от четырехлинейного пневмораспределителя МП2Э

Модуль от четырехлинейного пневмораспределителя МП2Э: назначение и особенности серии

Модуль от четырехлинейного пневмораспределителя МП2Э — это универсальное решение для автоматизации пневматических приводов в промышленном оборудовании. Серия МП2Э представлена пневмомодулями, объединяющими в едином конструктиве пневмоцилиндр, распределитель, глушители и элементы регулировки. Такая компоновка позволяет сократить монтажные работы, повысить надежность системы и обеспечить компактность установки.

Модуль от четырехлинейного пневмораспределителя МП2Э предназначен для управления выдвижением и втягиванием штока пневмоцилиндра с использованием электропневматического привода. Управление осуществляется посредством электрического сигнала (например, 220 В, 50 Гц), что делает серию МП2Э идеальной для интеграции в автоматизированные линии управления.

Пневмомодули МП2Э соответствуют стандарту ИСО 6431 по габаритным и присоединительным размерам, что гарантирует совместимость с существующим оборудованием. Выпускаются с диаметром поршня от 32 до 250 мм, что позволяет подобрать оптимальную модель под конкретные требования по усилию, скорости и рабочему давлению.

Серия модуль от четырехлинейного пневмораспределителя МП2Э применяется в различных отраслях: машиностроении, упаковочном оборудовании, металлургии, пищевой промышленности и системах автоматики. Благодаря модульной конструкции и четко выстроенной системе условных обозначений, заказчик может точно скомплектовать изделие под свои нужды.

Технические характеристики и параметры модулей серии МП2Э

Ключевыми параметрами серии МП2Э являются рабочее давление, производительность, тип рабочей среды и электрические характеристики управляющих элементов. Все модели поддерживают работу со сжатым воздухом, очищенным от масла и влаги, что важно для обеспечения долгого срока службы.

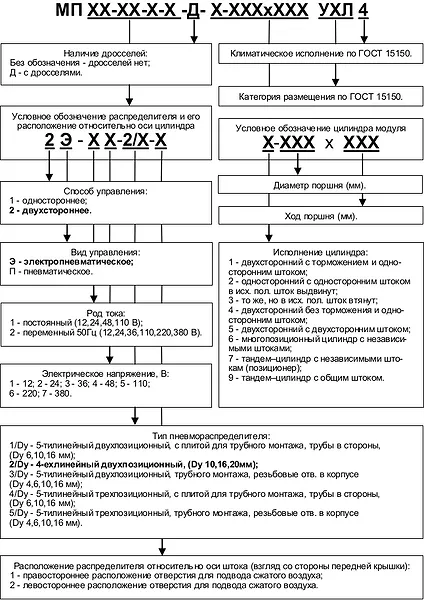

Условное обозначение и расшифровка модели МП2Э

При заказе используется условное обозначение, отражающее конструктивные особенности. Например:

МП 2Э-26-2/10-1-Д-1-160х250 УХЛ4

Расшифровка:

• МП — модуль поступательный;
• 2Э — двухпозиционный с электропневмоуправлением;
• 26 — типоразмер пневмораспределителя;
• 2/10 — двухлинейный, Ду10;
• 1 — наличие глушителя;
• Д — наличие дросселя с обратным клапаном;
• 160х250 — диаметр поршня 160 мм, ход 250 мм;
• УХЛ4 — климатическое исполнение (умеренно-холодный, категория размещения 4).

Габаритные и присоединительные размеры

Модуль от четырехлинейного пневмораспределителя МП2Э, вид с лицевой стороны, правостороннее исполнение подключения сжатого воздуха

Габаритные размеры зависят от диаметра поршня и хода. Диапазон:

• Диаметр поршня: 32–250 мм;
• Ход штока: от 25 мм до 1000 мм;
• Масса модуля: 3,8–22 кг в зависимости от исполнения.

Принцип работы модуля серии МП2Э

Модуль от четырехлинейного пневмораспределителя МП2Э работает по принципу попеременного подключения полостей пневмоцилиндра к подаче и выхлопу сжатого воздуха. При подаче электрического сигнала на электромагнитный клапан происходит переключение четырехлинейного распределителя, что приводит к выдвижению штока. При снятии сигнала с одного канала и подаче на второй — шток втягивается.

Наличие дросселей с обратным клапаном позволяет регулировать скорость движения поршня в одну из сторон. Это критично для плавного торможения и предотвращения ударных нагрузок в механизмах.

Температурный режим и срок службы

Модуль от четырехлинейного пневмораспределителя МП2Э рассчитан на эксплуатацию в диапазоне температур от +5 до +60°C. Рекомендуется обеспечить защиту от прямого попадания влаги и пыли. При соблюдении условий эксплуатации и регулярной профилактике срок службы составляет не менее 5 лет.

Где применяется серия МП2Э

Модуль от четырехлинейного пневмораспределителя МП2Э используется на следующем оборудовании:

• Автоматические линии сборки;
• Упаковочные машины;
• Прессы и клапанные системы;
• Транспортеры с пневмоуправлением;
• Роботизированные комплексы.

Из-за высокой надежности и модульности, серия модуль от четырехлинейного пневмораспределителя МП2Э востребована на предприятиях, где важна долгая бесперебойная работа и быстрая замена компонентов.

Ремкомплект и запасные части

Типичный состав ремкомплекта для модуля серии МП2Э:

Часто выходят из строя: уплотнения, электромагниты, фильтры воздуха. Рекомендуется иметь в запасе комплект уплотнителей и электромагниты под нужное напряжение.

Примеры заказа модулей серии МП2Э

При оформлении заказа важно точно указать параметры:

• МП2Э-50-2/10-1-Д-1-80х150 УХЛ4 — цилиндр 80 мм, ход 150 мм, с дросселями и глушителями;
• МП2Э-100-2/10-0-0-1-125х300 УХЛ4 — без дросселей, левостороннее подключение.

Заказ можно оформить через форму обратной связи: запросить КП или связавшись с отделом продаж.
