Модуль от пятилинейного пневмораспределителя серии МП2Э — это высокоэффективное пневматическое устройство, предназначенное для автоматизации промышленных процессов. Устройство объединяет в себе пневмоцилиндр, пневмораспределитель и дополнительные элементы управления, такие как глушители, выхлопные дроссели и пневмодроссели с обратным клапаном. Серия МП2Э обеспечивает точное и быстрое управление линейным движением в различных производственных системах.
Основным элементом конструкции модуля серии МП2Э является двухсторонний пневмоцилиндр по стандарту ИСО 6431, оснащённый двухпозиционным пятилинейным пневмораспределителем с электропневматическим управлением. Благодаря такому решению, серия МП2Э используется в сложных пневматических схемах, где требуется дросселирование по выхлопу, регулировка скорости поршня и высокая надежность работы.
Модуль от пятилинейного пневмораспределителя МП2Э представлен в нескольких типоразмерах, в зависимости от диаметра поршня и хода. Вес и габариты варьируются в пределах ряда:
| Модель | Диаметр поршня, мм | Ход штока, мм | Пример веса, кг | Габариты (Д×Ш×В), мм |
|---|---|---|---|---|
| МП2Э-26-3/10-1 | 160 | 250 | 7.8 | 500×200×180 |
| МП2Э-25-3/6-1 | 125 | 200 | 6.2 | 420×180×160 |
| МП2Э-24-3/4-1 | 100 | 150 | 5.1 | 380×160×140 |
Код ТН ВЭД: 8481 80 91 80 — арматура для пневматических систем.
— Почему модуль от пятилинейного пневмораспределителя МП2Э не может участвовать в выборах?
— Потому что он двухпозиционный!
Серия МП2Э разработана с учетом требований промышленной автоматизации и отличается высокой надежностью и удобством подключения. Ниже приведена таблица ключевых технических параметров:
| Параметр | Значение для серии МП2Э |
|---|---|
| Рабочее давление | 0.4–0.8 МПа |
| Диапазон температур | -10°C до +60°C |
| Тип рабочей среды | Сжатый воздух, очищенный, без масла |
| Присоединительные размеры | Резьбовые G1/4", G1/2", G3/4" (в зависимости от Ду) |
| Масса | от 5 до 10 кг |
| Производительность / пропускная способность | до 1200 л/мин (в зависимости от Ду распределителя) |
| Управление | Двухстороннее электропневмоуправление, например 220 В, 50 Гц |
| Расположение подвода воздуха | Правостороннее или левостороннее |
Работа модуля серии МП2Э основана на подаче управляющих сигналов на электромагниты пневмораспределителя. При подаче напряжения шток пневмоцилиндра выдвигается или втягивается в зависимости от режима срабатывания. Пятилинейная схема управления позволяет реализовать дросселирование по выхлопу, что обеспечивает плавное торможение в обеих конечных позициях. Серия МП2Э эффективно используется в системах, где требуется синхронизация скорости поршня и минимизация ударных нагрузок.

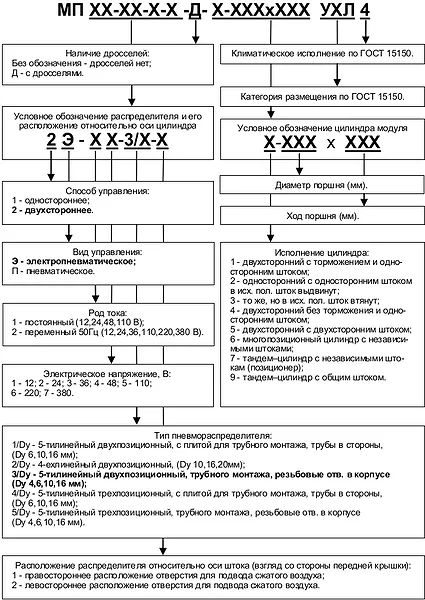

Модуль от пятилинейного пневмораспределителя МП2Э рассчитан на эксплуатацию в широком температурном диапазоне — от -10°C до +60°C. Конструкция выполнена из стойких к коррозии материалов, уплотнения — из термостойкой резины. Средний срок службы — более 10 миллионов циклов в зависимости от условий эксплуатации. Условное обозначение: МП2Э-ХХ-Х/Х-1-Д-1-А×В, где:
МП2Э — модуль поступательного действия с двухсторонним электропневмоуправлением;
ХХ — модификация (например, 26 — диаметр 160 мм);
Х/Х — условный проход распределителя (например, 3/10);
1 — исполнение;
Д — наличие дросселей;
1 — правостороннее расположение;
А×В — диаметр и ход поршня.
Модуль от пятилинейного пневмораспределителя серии МП2Э используется в различных отраслях: машиностроение, упаковочное оборудование, пищевая промышленность, станки с ЧПУ, автоматические линии. Устройства серии МП2Э устанавливаются на пневмоприводах загрузки/выгрузки, дверных приводах, зажимных механизмах и других узлах, где требуется точное позиционирование и надежное управление.
Фото: модуль от пятилинейного пневмораспределителя МП2Э — исполнение с распределителем Ду10, правостороннее подключение, вид со стороны фланца крепления.
Для продления срока службы модуля серии МП2Э рекомендуется регулярное ТО и замена изношенных компонентов:
| Наименование детали | Примечание |
|---|---|
| Уплотнительные кольца поршня и штока | Одна из самых частых замен |
| Мембрана или поршень распределителя | При скачках давления |
| Электромагнитная катушка | При перегрузках по питанию |
| Глушитель выхлопа | При засорении или повреждении |
| Дроссель с обратным клапаном | При нарушении регулировки скорости |
При оформлении заказа на модуль от пятилинейного пневмораспределителя МП2Э, важно правильно составить условное обозначение. Примеры:
Ниже — ответы на популярные вопросы по серии МП2Э от клиентов в России.
Компания Гидромаш обеспечивает поставку модулей от пятилинейного пневмораспределителя МП2Э напрямую со склада в Екатеринбурге. Доставка осуществляется по всей России, включая: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города. Заказ можно оформить через форму на сайте или связаться в разделе Контакты. Продукция Гидромаш соответствует ГОСТ и международным стандартам, подходит для интеграции в существующее оборудование.
