Клапан предохранительный МКПВ 10/3С2.Р1,2,3 УХЛ4 (без г/р)

Технические характеристики гидроклапанов МКПВ 10/3С2.Р1,2,3 УХЛ4  (без г/р)

Описание и назначение предохранительных клапанов МКПВ 10 3С2

Полное наименование изделия - гидроклапан предохранительный типа МКПВ для стыкового или трубного монтажа.

Предохранительные клапаны предназначены для поддержания установленного давления, предохранения от превышения давления и разгрузки гидросистемы от давления.

Область применения предохранительных клапанов - гидроприводы прессов, станков, литейных и литьевых машин, а также другого оборудования.

Предохранительные клапаны работают на минеральных маслах кинематической вязкостью от 20 до 200 мм3/с (сСт) и температурой от плюс 10 до плюс 70°С при температуре окружающей среды от плюс 1 до плюс 55°С.

Рекомендуемые рабочие жидкости: И-20А, И-30А, И-40А, ВНИИ НП-403, ИГП-18, ИГП-30, ИГП-38.

Управление настройкой предохранительных клапанов - ручное, направление перемещения регулировочного винта ~ вокруг и вдоль собственной оси, положение при эксплуатации - любое. Условное графическое обозначение предохранительных клапанов приведено на рис. 1.

Рис. 1. Условное графическое обозначение клапанов предохранительных типа МКПВ 10/3С2.Р:

А отверстие для подвода основного потока рабочей жидкости под давлением;

В - отверстие для отвода основного потока рабочей жидкости в сливную гид- ролинию;

X - отверстие для подвода (отвода) потока управления для дистанционной разгрузки от давления;

V - отверстие для отвода потока управления в сливную гидролинию;

-Х-­   место для установки заглушки.

Основные технические данные

Габаритные и присоединительные размеры (в мм) клапанов предохранительных типа МКПВ- 10/ЗС2

Рис.2. Общий вид предохранительных клапанов с габаритными и присоединительными размерами

Рис. 5. График зависимости изменения давления настройки от расхода для предохранительных клапанов МКПВ-10/ЗС...2  и  МКПВ-10/ЗС...3

Рис. 6. График зависимости перепада давления от расхода при разгрузке

1–для предохранительных клапанов МКПВ-10/3***

2–для предохранительных клапанов МКПВ-20/3***

3–для предохранительных клапанов МКПВ-32/3***

Дополнительная информация об изделии

Состав, устройство и работа

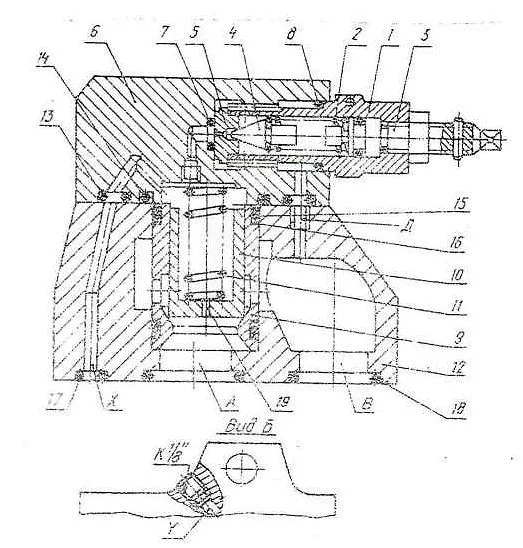

Предохранительный клапан МКПВ (рис. 7) состоит из вспомогательного (управляющего) и основного клапанов, встроенных в корпус.

Управляющий клапан включает в себя стакан 1, в котором размещены пружина 2 и регулировочный винт 3, перемещающийся по резьбе в стакане. Пружина 2 одним концом упирается в конический клапан 4, а другим - в регулировочный винт 3. Клапан 4 вместе с седлом 5 образует затвор управляющего клапана. Уплотнение в затворе осуществляется посадкой конической поверхности клапана на острую кромку седла. Управляющий клапан ввинчивается с помощью резьбы в корпус 6 и уплотняется кольцами 7 и 8.

Рис. 7. Предохранительный клапан МКПВ:

Предохранительный клапан представляет собой установленный в корпус для стыкового или трубного монтажа встраиваемый клапан типа МКПВ-25/ЗТ, состоящий из корпуса, основного и управляющего клапанов (рис. 7).

Управляющий клапан включает в себя стакан 1, в котором размещены пружина 2 и регулировочный винт 3, перемещающийся по резьбе в стакане. Пружина 2 одним концом упирается в конический клапан 4, а другим - в регулировочный винт.

Конический клапан вместе с седлом 5 образуют затвор управляющего клапана. Уплотнение в затворе осуществляется посадкой конической поверхности клапана на кромку седла.

Управляющий клапан ввернут в корпус 6 и уплотняется резиновыми кольцами круглого сечения 7 и 8.

Основной клапан состоит из гильзы 9, в которой расположены клапан 10 и пружина 11, размещается в корпусе для стыкового монтажа 12 и фиксируется сверху корпусом 6 при помощи четырех винтов. Корпус 6 уплотняется на стыковой плоскости кольцами 13 и 14. Уплотнение основного клапана осуществляется резиновыми кольцами 15 и защитными кольцами 16, уплотнение стыковой плоскости корпуса 12 - резиновыми кольцами 17, 18.

Наружная концевая часть регулировочного винта управляющего клапана имеет головку под гаечный ключ. Регулировочный винт управляющего клапана может иметь исполнение с рукояткой. Регулировочный винт с головкой под ключ может закрываться колпачком (с возможностью опломбирования) или замковым устройством

Замковое устройство содержит защитную обойму 1, в которую встроен малогабаритный замок 2.

В обойме расположена поворотная втулка 3, жестко связанная с замком 2 посредством штифта 4 и шайбы 5, скрепленной с замком при помощи штифта 6. С другой стороны втулки закреплен замыкающий штифт 8, входящий одновременно в продольный паз и кольцевую канавку стакана 10 управляющего клапана. Защитная обойма 1 фиксируется от поворота штифтом 7, входящим в продольный паз стакана 10.

При повороте ключа 9 штифт 8 устанавливается в одной плоскости со штифтом 7 при открытом положении устройства.

Далее замковое устройство надвигается на стакан 10, штифты 7 и 8 попадают в продольный паз стакана, причем штифт 8 оказывается напротив кольцевой канавки стакана. Для замыкания устройства достаточно повернуть ключ 9., после чего штифт 8 окажется в кольцевой канавке.

Комплект поставки клапанов МКПВ 10

У нас вы можете купить предохранительные клапаны МКПВ со следуищими комплектующими

* Поставляется по требованию потребителя вместо этикетки.

Комплект резиновых колец
