| Диаметр, Ду | 10 |
| Расход | 80л/мин |
| Давление, Мпа | 2 |
| Вес, кг | 3,45 |
Клапан предохранительный МКПВ 10/3С3.Р1,2,3 УХЛ4 (без г/р) — это модульный встраиваемый предохранительный клапан с дистанционной гидравлической разгрузкой. Он предназначен для точной фиксации и ограничения максимального рабочего давления в гидравлических системах, обеспечивая надёжную защиту от перегрузок и повышая безопасность всего оборудования. Его конструкция отличается высокой надёжностью и удобной регулировкой в широком диапазоне давлений.
Клапан предохранительный МКПВ 10/3С3.Р1,2,3 УХЛ4 (без г/р) выполняет две ключевые функции: поддержание заданного давления в системе путём дросселирования потока и её быстрая разгрузка от давления по внешнему сигналу. Это сложное устройство, состоящее из главного предохранительного клапана и управляющего элемента. Основное отличие данной модели — наличие дистанционной гидравлической разгрузки (исполнение 3С3), что позволяет управлять защитным сбросом давления из удалённой точки системы или от контроллера.
Этот клапан предохранительный решает задачи защиты гидроприводов прессов, станков, литьевых машин от аварийных скачков давления, которые могут привести к разрушению трубопроводов, выходу из строя насосов или гидроцилиндров. Он отличается от простых неперестраиваемых клапанов возможностью тонкой и повторяемой настройки давления срабатывания. Благодаря модульному исполнению (без г/р — без золотника разгрузки, который интегрирован в конструкцию) и встраиваемому монтажу в гидравлическую плиту, устройство экономит пространство и упрощает компоновку гидросистемы. Клапан предохранительный МКПВ 10 способен работать с номинальным давлением до 20 МПа (исполнение .Р3) и пропускать рабочий поток до 160 дм³/мин.
Представьте, что клапан предохранительный МКПВ 10/3С3.Р1,2,3 УХЛ4 (без г/р) — это строгий диспетчер на гидравлической подстанции. Пока давление в норме, он просто наблюдает. Но стоит «потоку машин» (жидкости под давлением) стать слишком плотным и опасным, диспетчер мгновенно открывает аварийный шлюз и отводит излишки, пока порядок не восстановлен. Его бдительность предотвращает «аварии» в виде разрывов и поломок.
| Параметр | Значение для МКПВ 10/3С3.Р3 (20 МПа) |
|---|---|
| Номинальное рабочее давление, МПа | 20 |
| Максимальное рабочее давление, МПа | 25 |
| Диапазон настройки давления, МПа | 0.8 – 25 |
| Максимальное давление разгрузки, МПа | 0.4 |
| Номинальный расход рабочей жидкости, дм³/мин | 80 |
| Максимальный расход, дм³/мин | 160 |
| Минимальный расход, дм³/мин | 3 |
| Тип рабочей среды | Минеральные масла (И-20А, И-30А, И-ГП и др.) |
| Допустимая вязкость, мм²/с | 20 – 200 |
| Внутренняя герметичность (утечка), см³/мин, не более | 300 |
| Время нарастания давления после разгрузки, с, не более | 0.2 |
| Момент силы настройки (затяжки регулировочного винта), Нм, не более | 0.6 |
| Тип подключения | Встраиваемый монтаж в гидравлическую плиту, посадка по ISO 4401 (CETOP) |
| Масса, кг | ≈ 4.8 |
| Материал корпуса | Сталь |
| Материал уплотнений | Стандартная резина |
| Климатическое исполнение | УХЛ4 (для умеренного и холодного климата) |
Принцип работы клапана предохранительного МКПВ 10 основан на уравновешивании силы давления жидкости на запирающий элемент (конический клапан) силой предварительно сжатой пружины. В нормальном режиме давления в системе недостаточно, чтобы преодолеть усилие пружины, и клапан закрыт. При достижении или превышении настроенного давления (уставки) давление жидкости преодолевает силу пружины, клапан приоткрывается и начинает пропускать излишек рабочей жидкости в сливную линию, стабилизируя давление в напорной магистрали.
Отличительная особенность модели МКПВ 10/3С3.Р1,2,3 УХЛ4 (без г/р) — наличие канала дистанционной разгрузки. Подав давление на соответствующий управляющий порт (X), можно принудительно открыть главный клапан, полностью сбросив давление в системе. Это полезно для безопасного запуска или остановки оборудования. Регулировка давления срабатывания производится вручную винтом, который изменяет степень сжатия регулировочной пружины.
На стабильность работы клапана предохранительного влияет чистота рабочей жидкости. Загрязнения могут привести к заеданию конического клапана или подклиниванию в направляющих, что вызывает непредсказуемое срабатывание или утечки. Эффективность и скорость срабатывания также напрямую зависят от расхода в системе и инерционности потока.
Типичная ошибка при настройке — попытка затянуть регулировочный винт «с силой», чтобы «наверняка держало». Момент затяжки для клапана предохранительного МКПВ 10 строго нормирован (не более 0.6 Нм). Перетяжка приводит к деформации пружины, неправильной калибровке и, как следствие, к несвоевременному срабатыванию или повышенному дребезгу. Лайфхак: используйте динамометрический ключ даже для такого, казалось бы, простого действия.
Штатный температурный режим эксплуатации клапана предохранительного МКПВ 10/3С3.Р1,2,3 УХЛ4 (без г/р) лежит в диапазоне от +10°C до +70°C для рабочей жидкости и от +1°C до +55°C для окружающей среды. Исполнение УХЛ4 предполагает возможность работы в холодном климате при температуре до -40°C, однако для стабильной работы на холоде необходимы масла соответствующей вязкости, а в ряде случаев — предварительный прогрев системы.
Температура напрямую влияет на вязкость масла, что сказывается на динамических характеристиках клапана (время срабатывания, дребезг). Длительная работа на предельно высоких температурах ускоряет старение резиновых уплотнений и снижает ресурс пружины. При соблюдении условий эксплуатации, использовании чистых рабочих жидкостей (класс чистоты не грубее 14 по ISO 4406) и регулярном техническом обслуживании средний срок службы клапана предохранительного МКПВ 10 составляет от 5 до 8 лет, в зависимости от интенсивности циклов срабатывания.
Клапан предохранительный МКПВ 10/3С3.Р1,2,3 УХЛ4 (без г/р) находит широкое применение в различных отраслях промышленности. В машиностроении и автомобильной промышленности он защищает гидравлику прессов для штамповки кузовных деталей и ковочных молотов. В горнодобывающей и нефтегазовой отрасли используется в приводе буровых установок и механизмах подъёма. В металлообработке и деревообработке обеспечивает безопасность гидросистем фрезерных и токарных станков, лесопил.
В химической промышленности данное устройство, при условии совместимости уплотнений, защищает приводы смесителей и дозаторов. В текстильной промышленности оно может применяться в гидравлических системах ткацких станков. В строительстве и ЖКХ клапан предохранительный используется для защиты гидроприводов подъёмных кранов, экскаваторов и аварийных систем водоснабжения, обеспечивая надёжность и долговечность ответственных узлов.
Клапан предохранительный МКПВ 10 становится частью «умного» производства. Интеграция с ПЛК (программируемыми логическими контроллерами) позволяет не только дистанционно инициировать разгрузку системы, но и автоматически тестировать клапан на исправность во время плановых остановок оборудования. В рамках Industry 4.0 показатели давления срабатывания и время отклика могут быть включены в систему предиктивной аналитики, предупреждая о начале износа пружинного узла или загрязнении, задолго до критического отказа.
Для продления срока службы клапана предохранительного МКПВ 10/3С3.Р1,2,3 УХЛ4 (без г/р) необходимо обеспечить чистоту рабочей жидкости, используя соответствующие фильтры тонкой очистки. Регулярное техническое обслуживание включает внешний осмотр на предмет утечек, проверку давления срабатывания на специальном стенде и визуальную оценку состояния сливаемого масла на наличие металлической стружки. Рекомендуемый интервал ТО — один раз в 6 месяцев или согласно регламенту конкретного оборудования.
Ремонт в большинстве случаев сводится к замене быстроизнашиваемых элементов. При потере герметичности или изменении характеристик срабатывания клапан подлежит разборке, мойке, дефектовке и замене уплотнений. При наличии заметного износа на конических поверхностях клапана или седла может потребоваться притирка или замена этих деталей.
Для оперативного ремонта рекомендуется иметь ремонтный комплект, включающий основные уплотнительные элементы. Быстровынимаемые и быстроизнашиваемые детали для клапана предохранительного МКПВ 10 включают: резиновые уплотнительные кольца различных сечений, уплотнительную манжету конического клапана, пружину главного клапана (при ослаблении), регулировочный винт с контргайкой. Все элементы оригинального ЗИП можно заказать отдельно у поставщика, обеспечив полное восстановление работоспособности устройства.
1. Модульный предохранительный клапан с ручной регулировкой, давление до 25 МПа, расход 100 л/мин. 2. Прямодействующий предохранительный клапан с фланцевым присоединением, Ду10, на давление 20 МПа. 3. Электрогидравлический предохранительный клапан с пропорциональным управлением и обратной связью по давлению. 4. Картриджный предохранительный клапан для установки в полостях гидроблоков, на давление 31.5 МПа. 5. Предохранительный клапан с пилотным управлением и встроенным демпфером для систем с большими расходами и высокими требованиями к стабильности.
| Элемент обозначения | Расшифровка |
|---|---|
| МКПВ | Модульный клапан предохранительный встраиваемый. |
| 10 | Условный проход (номинальный размер), 10 мм. |
| 3С3 | Тип управления: дистанционная разгрузка гидравлическим способом, исполнение 3. |
| .Р1,2,3 | Исполнение по номинальному давлению: Р1 – до 6.3 МПа, Р2 – до 10 МПа, Р3 – до 20 МПа. |
| УХЛ4 | Климатическое исполнение: для умеренного и холодного климата (работа при температуре до -40°C), категория размещения 4 (в закрытых помещениях). |
| (без г/р) | Конструктивное исполнение «без золотника разгрузки», так как функция разгрузки уже реализована в обозначении 3С3. |
Внедрение надёжного клапана предохранительного МКПВ 10/3С3.Р1,2,3 напрямую влияет на снижение эксплуатационных затрат. Предотвращение аварийных остановок из-за разрыва труб или выхода из строя насосной станции минимизирует дорогостоящие простои. Точная настройка давления позволяет оптимизировать режим работы гидросистемы, снижая энергопотребление. Увеличенный ресурс узлов оборудования, защищённых этим клапаном, напрямую улучшает показатель ROI (окупаемости инвестиций) и повышает общую надёжность производства.

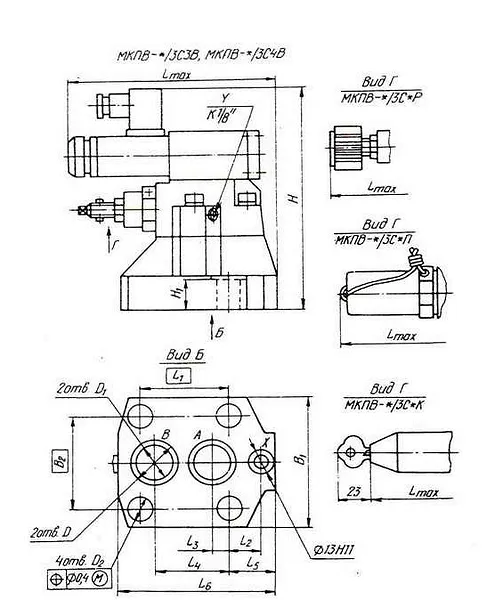

Устройство монтируется в гидравлическую плиту методом встраивания в соответствии со стандартом ISO 4401 (CETOP). Основные габариты: длина L max = 158 мм, ширина B1 = 80 мм, общая высота H не более 174 мм, монтажная высота H1 = 20.5 мм. Основные посадочные и проточные размеры включают диаметры D=22H11, D1=14H14, D2=13H14, а также ряд других линейных размеров (L1, L2, L3, L4, L5, L6), которые определяют расположение каналов в плите. Особенность монтажа — необходимость точной обработки посадочной полости в плите в соответствии с чертежом клапана.
Модель Клапан предохранительный МКПВ 10/3С3.Р3 УХЛ4 (без г/р) — предохранительный клапан на номинальное давление 20 МПа с функцией дистанционной гидравлической разгрузки для установки в умеренном или холодном климате.
Модель Клапан предохранительный МКПВ 10/3С3.Р2 УХЛ4 (без г/р) — аналогичное устройство, но предназначенное для работы в системах с номинальным давлением до 10 МПа.
Клапан предохранительный МКПВ 10/3С3.Р1,2,3 УХЛ4 (без г/р) изначально спроектирован с учётом условий РФ и стран СНГ. Климатическое исполнение УХЛ4 гарантирует работу при температурах от -40°C до +55°C. Конструкция совместима с широким спектром отечественных индустриальных масел по ГОСТ (И-20А, И-ГП и др.). Устройство предъявляет умеренные требования к качеству электропитания систем управления, что важно для отдалённых промплощадок. Его технические решения и конструкционные материалы готовы к эксплуатации в суровых условиях промышленных объектов и систем ЖКХ по всей России.
Клапан предохранительный МКПВ 10 в исполнении УХЛ4 способен сохранять работоспособность в экстремальных условиях холодного климата при температурах до -40°C. Для этого необходимо использовать зимние сорта рабочих жидкостей соответствующей вязкости, например И-ГП-18, или предусмотреть систему предпускового подогрева масла. Работа в таких условиях требует особого внимания к состоянию резиновых уплотнений. Конструкция устройства позволяет проводить базовую диагностику и замену уплотнений силами квалифицированного персонала непосредственно на объекте, минимизируя время простоя оборудования.
Теоретически, чтобы клапан предохранительный МКПВ 10/3С3.Р1,2,3 УХЛ4 (без г/р) заработал на Марсе, потребовалось бы в первую очередь обеспечить его специальной рабочей средой, не замерзающей при -60°C и не испаряющейся в разреженной атмосфере. Корпусная сталь должна была бы выдержать космическую радиацию, а уплотнения — сохранять эластичность в вакууме. Однако сама гидравлическая логика работы и надёжность силовой пружины остались бы неизменными. Этот мысленный эксперимент лишь подчёркивает, что на Земле данное устройство имеет колоссальный запас прочности и адаптивности.
Какой срок службы у клапана предохранительного МКПВ 10/3С3?
Средний ресурс составляет 8 лет при соблюдении условий эксплуатации: использовании чистой рабочей жидкости (класс загрязнённости не ниже 14 по ISO 4406) и проведении регулярного ТО раз в 6 месяцев.
Как настроить давление срабатывания?
Регулировка производится вручную вращением регулировочного винта. Момент затяжки не должен превышать 0.6 Нм. Точная настройка выполняется на испытательном стенде с манометром под нагрузкой, имитирующей рабочий расход.
Какие уплотнения входят в ремонтный комплект?
Стандартный ЗИП включает резиновые уплотнительные кольца для корпусных разъёмов и каналов (номиналы 006-009-19-2-2, 008-012-25-2-2, 018-022-25-2-2), а также уплотнение конического клапана. Все детали можно заказать отдельно.
Как организована доставка и отгрузка?
Мы обеспечиваем быструю отгрузку клапана предохранительного МКПВ 10 со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Доставка осуществляется по всей России и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Сроки и стоимость доставки уточняйте у менеджера.
Выбирая клапан предохранительный МКПВ 10/3С3.Р1,2,3 УХЛ4 (без г/р), вы инвестируете в безопасность и надёжность своей гидросистемы. Мы предлагаем купить оригинальное оборудование с официальной гарантией 12 месяцев от производителя. Чтобы заказать устройство по выгодной цене или уточнить наличие, обратитесь к нашим менеджерам. Мы обеспечиваем возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани, а также оперативную доставку по всей России и странам СНГ. Наше предложение — это сочетание проверенного качества бренда Гидромаш и отлаженной логистики для вашего удобства.
