Клапан предохранительный МКПВ 10/3Т2 Р1,2,3 УХЛ4 (без г/р)

Клапан предохранительный МКПВ 10/3Т2 Р1,2,3 УХЛ4 (без г/р) – это гидравлический аппарат прямого действия, предназначенный для защиты контуров гидропривода от превышения давления. Он обеспечивает поддержание заданного уровня давления в системе, её разгрузку и предохранение от аварийных ситуаций. Устройство отличается высокой надежностью, простотой монтажа и обслуживания, что делает его оптимальным выбором для ответственных применений в промышленности.

Описание и назначение

Предохранительный клапан МКПВ 10/3Т2 представляет собой встраиваемый гидравлический элемент модульного типа, предназначенный для установки в гидравлическую систему на стыковых соединениях или трубопроводах. Его ключевая задача – обеспечение безопасности и стабильности работы гидросистемы путём поддержания давления в заданном диапазоне и его сброса при достижении предельного значения. Применение клапана предохранительного МКПВ 10/3Т2 Р1,2,3 УХЛ4 позволяет предотвратить разрушение дорогостоящих компонентов, таких как насосы, гидроцилиндры и трубопроводы, что напрямую влияет на снижение эксплуатационных расходов и увеличение межремонтного ресурса всего оборудования.

Отличительной особенностью предохранительного клапана МКПВ 10/3Т2 является его универсальность. Он работает с широким спектром минеральных масел и гидравлических жидкостей, а его конструкция рассчитана на ручную настройку давления в широком диапазоне. Модель серии Р1,2,3 оснащена резьбовым присоединением, что упрощает процесс монтажа. Правильный выбор и эксплуатация клапана предохранительного МКПВ критически важны для долговечности и бесперебойной работы прессов, станков, литейного и другого промышленного оборудования.

Вес, габариты, код ТН ВЭД, ГОСТ

Инженерный юмор

Этот клапан предохранительный МКПВ – как «стрелочник» в большой гидравлической семье. Он стоит на страже, тихо работает, но в момент пикового давления или паники в системе он берёт всё на себя и мягко перенаправляет поток, предотвращая катастрофу. Его задача не создать давление, а не дать ему создать проблемы – настоящий герой безмолвного подвига в системе.

Технические характеристики

Принцип работы

Принцип работы клапана предохранительного МКПВ основан на балансе сил давления жидкости и силы предварительного сжатия пружины. В нормальном режиме давление в системе преодолевает усилие пружины управляющего клапана, сдвигая его запорный элемент и открывая путь жидкости к сливной линии через основной клапан. Это позволяет поддерживать давление в пределах настройки. Если давление превышает установленное значение, клапан открывается больше, увеличивая поток на слив и тем самым сбрасывая избыточное давление. При дистанционной разгрузке (при использовании соответствующего исполнения) сигнал по управляющей линии Х смещает управляющий клапан, принудительно открывая слив, что снижает давление в основной системе до минимального.

Стабильность работы предохранительного клапана МКПВ зависит от качества рабочей жидкости и точности настройки. Динамический отклик клапана (время нарастания давления менее 0.2 секунды) обеспечивает быстрое реагирование на скачки давления, защищая оборудование от гидроударов. В процессе эксплуатации необходимо контролировать герметичность и своевременно производить техническое обслуживание уплотнительных элементов для сохранения заданных характеристик давления и расхода.

Типичная ошибка при монтаже

Одна из самых частых ошибок – установка предохранительного клапана МКПВ непосредственно вплотную к выходу насоса, без демпфирующего элемента или гидроаккумулятора. Это приводит к постоянной работе клапана в режиме пульсаций и его преждевременному износу. Помните: клапан – это защитник, а не рабочий орган системы. Его нужно устанавливать после участка, давление в котором он должен контролировать, обеспечивая при этом свободный слив в бак по короткой и прямолинейной линии.

Температурный режим и срок службы

Клапан предохранительный МКПВ 10/3Т2 рассчитан на работу с рабочей средой температурой от +10°C до +70°C при температуре окружающего воздуха от +1°C до +55°C. Соблюдение температурного режима критически важно для ресурса уплотнительных резиновых колец и стабильности вязкостных характеристик масла. Эксплуатация при более низких температурах может привести к увеличению времени срабатывания и «залипанию» клапана, а при более высоких – к ускоренному старению уплотнений и потере герметичности.

При использовании рекомендованных масел и соблюдении условий эксплуатации (чистота рабочей жидкости, отсутствие перегрузок) срок службы клапана предохранительного МКПВ составляет несколько лет. Наиболее изнашиваемыми элементами являются уплотнительные кольца и седло управляющего клапана. Регулярная проверка параметров системы и своевременная замена ремонтного комплекта позволяют значительно продлить межремонтный интервал и обеспечить надежную защиту гидросистемы.

Область применения

Предохранительный клапан МКПВ 10/3Т2 Р1,2,3 УХЛ4 находит широкое применение в различных отраслях промышленности, где требуется надежная защита гидравлических контуров от превышения давления. В машиностроении и автомобильной промышленности он используется в гидроприводах сборочных линий, испытательных стендов и прессового оборудования. В горнодобывающей и нефтегазовой отраслях клапан защищает буровые установки, манипуляторы и системы управления задвижками.

В металлообработке и деревообработке установка клапана МКПВ обеспечивает безопасность гидравлических прессов и станков с ЧПУ. Элементы химической и текстильной промышленности, такие как смесители и каландры, также требуют его применения. В строительстве и секторе ЖКХ предохранительные клапаны используются в системах подъема тяжелых грузов, гидравлических домкратах и насосных станциях теплосетей. Везде, где есть гидравлика, существует потребность купить надежный клапан предохранительный.

Современные технологии

В эпоху Industry 4.0 клапан предохранительный МКПВ становится интеллектуальным элементом системы. Оснащенный датчиками давления и положения, интегрированный в общую сеть IoT через ПЛК, он способен передавать данные о состоянии в реальном времени. Это позволяет не только оперативно реагировать на аномалии, но и прогнозировать необходимость обслуживания, минимизируя простои. Совместная работа с коботами обеспечивает безопасность человека при настройке или диагностике гидросистемы, а цифровой двойник клапана помогает моделировать его поведение в различных режимах работы.

Обслуживание и ремонт

Обслуживание клапана предохранительного МКПВ сводится к регулярной проверке герметичности системы, контролю давления срабатывания и внешнему осмотру на предмет утечек. Рекомендуется периодически, в соответствии с регламентом оборудования, проверять момент затяжки регулировочного винта и при необходимости производить калибровку клапана. Для продления срока службы крайне важно использовать рабочую жидкость надлежащей чистоты, соответствующей требованиям производителя по вязкости и химическому составу.

Износ в первую очередь затрагивает резиновые уплотнительные элементы (кольца) и рабочие поверхности клапана и седла. Появление повышенных утечек или нестабильность давления срабатывания – сигналы к проведению ремонта. Для восстановления работоспособности обычно достаточно заменить ремонтный комплект (ЗИП). Своевременное обслуживание клапана предохранительного МКПВ исключает риск внезапного выхода из строя всей гидросистемы и связанных с этим финансовых потерь.

Ремкомплект или ЗИП

Ремонтный комплект для клапана предохранительного МКПВ включает быстроизнашиваемые элементы, обеспечивающие его герметичность и работоспособность. Основу комплекта составляют резиновые уплотнительные кольца круглого сечения по ГОСТ 18829-73, которые устанавливаются в корпусе клапана и управляющем блоке. Также в состав ЗИП могут входить защитные кольца, уплотняющие рабочую пару «клапан-седло», и крепежные элементы. Использование оригинальных запасных частей от производителя Гидромаш гарантирует полное соответствие геометрии и материалов, что обеспечивает восстановление заводских характеристик давления и расхода.

Аналоги устройства

На рынке присутствуют различные аналоги предохранительных клапанов по функциям и характеристикам. Замена должна подбираться строго по техническим параметрам: рабочее давление, максимальный расход, тип подключения и тип рабочей среды. К общим вариантам исполнения можно отнести:

1. Клапан предохранительный прямого действия с резьбовым подключением на давление до 10 МПа.
2. Предохранительный гидроклапан модульного монтажа с настройкой давления в диапазоне 1-12 МПа.
3. Клапан разгрузочный с ручной регулировкой и пилотным управлением.
4. Пакетный предохранительный клапан для стыкового монтажа на большие расходы (до 600 л/мин).
5. Клапан предохранительный с дистанционным электрическим или пневматическим управлением для интеграции в АСУ ТП.

Перед тем как заказать аналог, необходимо сверить все присоединительные размеры и характеристики.

Условное обозначение

Экономические выгоды

Применение надежного предохранительного клапана МКПВ – это не расход, а инвестиция в экономику предприятия. Снижение риска аварийного выхода из строя насосов, гидроцилиндров и трубопроводов напрямую сокращает затраты на ремонт и длительные простои дорогостоящего оборудования. Стабильное давление в системе повышает эффективность технологических процессов и качество продукции. Гарантийный срок службы и доступность ремкомплектов от Гидромаш минимизируют затраты на обслуживание, обеспечивая высокую окупаемость (ROI) и безопасность производства.

Изображения

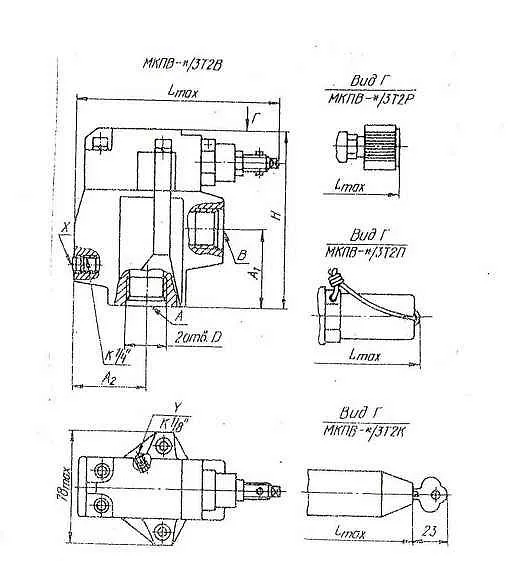

Габаритные и присоединительные размеры

Клапан предохранительный МКПВ 10/3Т2Р имеет компактные габариты, адаптированные для монтажа в ограниченном пространстве гидросистемы. Общая высота устройства (H) не превышает 123 мм. Максимальная длина (L) составляет от 146.5 мм до 152.5 мм в зависимости от точной конфигурации. Присоединительные базовые размеры A1 и A2 равны 55.5 мм и 51 мм соответственно. Основной тип подключения – резьбовое присоединение М27х2. Такие габариты и тип подключения позволяют легко интегрировать клапан как в новые, так и в модернизируемые гидравлические системы.

Примеры заказа

Модель МКПВ-10/3Т2Р1 УХЛ4 (без г/р) – предохранительный клапан с ручной регулировкой, исполнение Р1, для умеренного и холодного климата.

Модель МКПВ-10/3Т2Р3 УХЛ4 (без г/р) – предохранительный клапан с иным типом регулировочного устройства (Р3), предназначенный для аналогичных условий эксплуатации.

При оформлении заказа уточните у менеджера наличие конкретного исполнения и возможность быстрой отгрузки со склада.

Адаптация к российским условиям

Клапан предохранительный МКПВ 10/3Т2 Р1,2,3 УХЛ4 изначально разработан с учетом требований эксплуатации на территории России и стран СНГ. Климатическое исполнение УХЛ4 гарантирует стабильную работу в широком температурном диапазоне, характерном для большинства регионов. Конструкция совместима с распространенными отечественными минеральными маслами (И-20А, И-30А, ИГП-18 и др.), что упрощает сервис и снижает эксплуатационные затраты. Устройство устойчиво к типичным для промышленных сетей нестабильностям и готово к работе в сложных условиях объектов ЖКХ, горнодобывающей и обрабатывающей промышленности.

Работа в экстремальных условиях

Несмотря на стандартный температурный диапазон эксплуатации (+10°C...+70°C), клапаны предохранительные серии МКПВ могут быть адаптированы для работы в более суровых условиях. При использовании специальных морозостойких уплотнений и масел возможно применение при температурах окружающей среды до -40°C после предварительного прогрева системы. В условиях повышенного загрязнения рабочей среды рекомендуется устанавливать дополнительные фильтры тонкой очистки для защиты чувствительных элементов клапана. Простая модульная конструкция позволяет проводить диагностику и оперативный ремонт даже в полевых условиях, используя стандартный набор инструментов и штатный ремкомплект.

Возможность работы на Марсе или Луне

Если бы предохранительный клапан МКПВ отправился на Марс, его основная задача осталась бы прежней – защищать гидравлику марсохода от перепадов давления в разреженной атмосфере. При температурах до -120°C потребовались бы специальные материалы для уплотнений и рабочей жидкости, но принцип баланса сил пружины и давления остался бы незыблемым. На Луне, где нет атмосферы и температура колеблется от +120°C до -170°C, наш клапан стал бы ключевым элементом системы терморегулирования лунной базы, доказывая, что надежность конструкции, проверенная земной промышленностью, — это универсальный принцип, работающий и в других мирах.

Часто задаваемые вопросы

Какой диапазон настроек давления у клапана МКПВ 10/3Т2?
Для модели с номинальным давлением 10 МПа диапазон ручной настройки составляет от 1.1 до 12.5 МПа.

С какими рабочими жидкостями совместим клапан?
Клапан предназначен для работы на минеральных маслах типа И-20А, И-30А, И-40А, ВНИИ НП-403, ИГП-18, ИГП-30, ИГП-38 с кинематической вязкостью от 20 до 200 мм²/с.

Как организована доставка клапанов?
Отгрузка возможна со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Мы осуществляем быструю доставку по всей России транспортными компаниями, а также в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.

Какой гарантийный срок на предохранительный клапан?
На клапан предохранительный МКПВ 10/3Т2 Р1,2,3 УХЛ4 от производителя Гидромаш предоставляется гарантия 12 месяцев при соблюдении условий эксплуатации, указанных в руководстве.

Почему выбирают «Гидромаш»

Оборудование от производителя Гидромаш – это гарантия качества, проверенного десятилетиями работы в российской промышленности. Купить клапан предохранительный МКПВ 10/3Т2 Р1,2,3 УХЛ4 у официального поставщика — значит получить оригинальное изделие с полным комплектом документации и гарантией 12 месяцев. Мы обеспечиваем возможность быстрой отгрузки с наших складов в крупнейших логистических центрах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Чтобы заказать клапан предохранительный или получить консультацию по его выбору, обратитесь к нашим менеджерам. Мы организуем оперативную доставку по России и в страны СНГ, помогая вам поддерживать ваше оборудование в рабочем состоянии без простоев.
