Клапан предохранительный МКПВ 32/3С2 Р1,2,3 УХЛ (без г/р)

Клапан предохранительный МКПВ 32/3С2 Р1,2,3 УХЛ (без г/р) — это встраиваемый модульный гидроклапан, предназначенный для точного поддержания и ограничения давления в напорных гидролиниях промышленного оборудования. Устройство обеспечивает стабильную работу и безопасность гидравлических систем, предотвращая аварийные ситуации, вызванные неконтролируемым ростом давления, что позволяет надёжно защитить дорогостоящие машины и прессы.

Описание и назначение

Модульный клапан предохранительный встраиваемый (МКПВ) модели 32/3С2 Р1,2,3 УХЛ является ключевым элементом защиты гидравлического контура. Основное назначение клапана предохранительного МКПВ 32/3С2 Р1,2,3 УХЛ — поддержание давления в заданном диапазоне и моментальное сброс излишней рабочей жидкости в бак при превышении уставки. Этот предохранительный клапан решает задачи обеспечения безопасной эксплуатации оборудования, продлевая ресурс насосов, исполнительных механизмов и трубопроводов.

Клапан предохранительный МКПВ 32/3С2 Р1,2,3 УХЛ выгодно отличается от простых разгрузочных клапанов высокой точностью настройки, низкой чувствительностью к изменению расхода и отличными показателями герметичности в закрытом состоянии. Его конструкция позволяет встраивание непосредственно в гидроблок или плиту, что экономит пространство и упрощает проектирование системы. Учитывая его характеристики, решение купить клапан предохранительный МКПВ 32/3С2 Р1,2,3 УХЛ (без г/р) является вкладом в бесперебойность технологических процессов.

Вес, габариты, код ТН ВЭД, ГОСТ

Гидравлический страховой полис вашей системы

Клапан предохранительный МКПВ 32/3С2 Р1,2,3 УХЛ (без г/р) — это «сторожевой пёс» для вашей гидравлики: он молчалив, пока всё в порядке, но в случае опасности — действует мгновенно и решительно, защищая всё остальное оборудование от разрушительного давления.

Технические характеристики

Принцип работы

Принцип работы клапана предохранительного МКПВ основан на балансе сил. Основной запорный элемент (шарик или конус) прижимается к седлу пружиной, сила сжатия которой регулируется винтом и задаёт давление срабатывания. Когда давление в линии Р достигает уставки, сила давления жидкости преодолевает силу пружины, клапан приоткрывается, и рабочая жидкость начинает сливаться в бак через канал Т, тем самым предотвращая дальнейший рост давления и защищая систему.

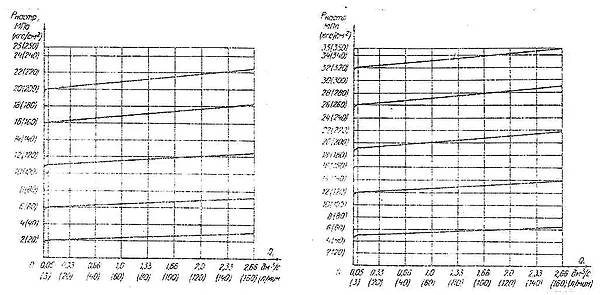

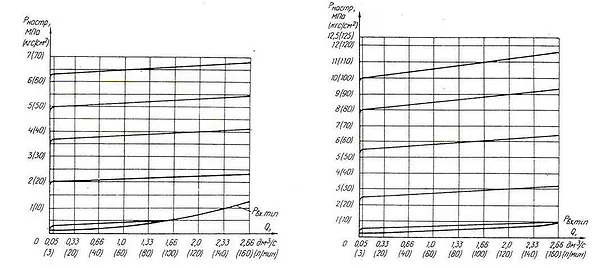

Особенность конструкции клапана предохранительного МКПВ 32/3С2 Р1,2,3 УХЛ (без г/р) заключается в многоступенчатой разгрузке, обеспечивающей высокую стабильность и малый гистерезис. Давление срабатывания слабо зависит от расхода, проходящего через устройство, что является важным преимуществом в системах с переменной производительностью. Внимание при эксплуатации следует уделять качеству рабочей жидкости и регулярной проверке давления настройки.

Не перетягивайте винт!

Типичная ошибка монтажников — пытаться «на всякий случай» закрутить регулировочный винт клапана предохранительного МКПВ 32/3С2 сильнее паспортного предела. Это не добавит безопасности, а приведёт к деформации пружины и потере точности настройки. Используйте динамометрический ключ и руководство по эксплуатации.

Температурный режим и срок службы

Клапан предохранительный МКПВ 32/3С2 Р1,2,3 УХЛ работает в диапазоне температур рабочей жидкости от +10°С до +70°С. Температура окружающей среды должна поддерживаться в рамках от +1°С до +55°С. Соблюдение этого режима критически важно для ресурса и надёжности устройства. Высокие температуры ускоряют старение уплотнений и снижают вязкость масла, что может повлиять на герметичность и момент срабатывания.

Срок службы клапана предохранительного МКПВ 32/3С2 Р1,2,3 УХЛ при правильной эксплуатации и регулярном техническом обслуживании составляет не менее 5 лет. На ресурс напрямую влияет чистота рабочей жидкости, отсутствие абразивных частиц и своевременная замена уплотнительных элементов и фильтров гидросистемы. Своевременная покупка качественного ремкомплекта продлевает срок службы.

Область применения

Клапан предохранительный МКПВ 32/3С2 универсален и применяется в самых разных отраслях промышленности. В машиностроении и автомобильной промышленности он защищает гидроприводы прессов для штамповки кузовных деталей и испытательных стендов. В горнодобывающей промышленности и нефтегазовой отрасли его используют в буровых установках и механизмах платформ для контроля давления.

В металлообработке и деревообработке клапан предохранительный МКПВ устанавливают на гидравлические системы прокатных станов, гильотинных ножниц и формовочных станков. Химическая и текстильная промышленность применяют его для защиты оборудования от скачков давления. В строительстве он необходим в гидроприводах кранов и экскаваторов, а в ЖКХ — в системах гидравлического испытания трубопроводов и насосных станций.

Современные технологии

Клапан предохранительный МКПВ 32/3С2, являясь надежным механическим устройством, становится частью цифровых систем Industry 4.0. Интеграция датчиков давления и расхода позволяет в режиме реального времени отслеживать его состояние через IoT-платформы, прогнозировать необходимость обслуживания по данным ПЛК и обеспечивать бесперебойную работу коллаборативных роботов (коботов) на автоматизированных линиях.

Обслуживание и ремонт

Для продления срока службы клапана предохранительного МКПВ 32/3С2 Р1,2,3 УХЛ (без г/р) необходимо соблюдать регламент обслуживания. Основные действия включают визуальный осмотр на предмет подтеканий, проверку давления срабатывания с помощью контрольного манометра и контроль чистоты гидравлической жидкости. Быстрее всего изнашиваются резиновые уплотнительные кольца и рабочая кромка конуса (или шарика) запорного элемента.

Общие рекомендации по ремонту: при снижении герметичности или отклонении давления настройки (>10% от паспортного) необходимо демонтировать клапан предохранительный МКПВ, разобрать, промыть все детали в чистой жидкости и заменить уплотнения из ремкомплекта. Седло клапана при сильном износе требует притирки или замены.

Ремкомплект или ЗИП

Для оперативного ремонта и обслуживания рекомендуется иметь ремонтный комплект для клапана предохранительного МКПВ 32/3С2. В состав стандартного ремкомплекта, как правило, входят наиболее подверженные износу РТИ: резиновые уплотнительные кольца разных типоразмеров (например, 006-009-19-2-2, 008-012-25-2-2), пружина управляющего клапана, а также иногда сменный конус клапана и седло. Возможен заказ оригинального ЗИП (запасных частей и материалов) напрямую у производителя, что гарантирует полное соответствие по материалам и геометрии.

Аналоги устройства

Условное обозначение

Экономические выгоды

Инвестиция в надёжный клапан предохранительный МКПВ 32/3С2 Р1,2,3 УХЛ даёт прямые экономические выгоды: предотвращение дорогостоящих аварий и снижение простоев оборудования, минимизация энергопотерь за счёт точного поддержания давления, увеличение ресурса насосов и гидроцилиндров. В итоге это приводит к значительному улучшению окупаемости (ROI) всей гидравлической системы.

Изображения

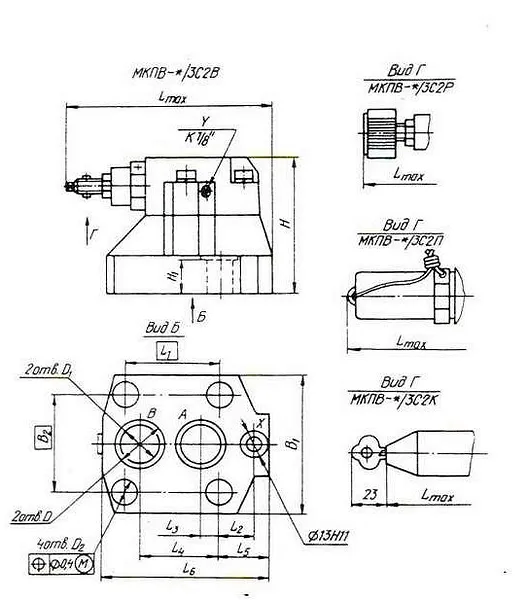

Габаритные и присоединительные размеры

Клапан предохранительный МКПВ 32/3С2 Р1,2,3 УХЛ имеет компактные габариты, что упрощает его встраивание. Максимальная высота (Н) составляет 99 мм, ширина (В1) — 113 мм, максимальная длина (L) — 157 мм. Клапан предназначен для встраивания в гидравлическую плиту или блок. Для монтажа используется посадочный профиль с размещением установочных отверстий согласно предоставляемой схеме.

Монтаж клапана предохранительного МКПВ в ограниченном пространстве требует внимания к свободному доступу для подключения гидролиний и для регулировочного винта. Основной монтажный размер (B2) составляет 82.6 мм, а установочные сверления D1 (29 мм) и D2 (19 мм) обеспечивают точную фиксацию.

Примеры заказа

Модель МКПВ 32/3С2 Р1,2,3 УХЛ (без г/р) — это клапан предохранительный на давление до 32 МПа с возможностью настройки от 1.6 до 35 МПа, поставляемый без блокирующего гидрозамка.

Модель МКПВ 32/3С2 Р1,2,3 УХЛ (без г/р) + замковое устройство — то же устройство, но дополнительно укомплектованное механическим фиксатором для предотвращения самопроизвольной раскрутки регулировочного винта.

Адаптация к российским условиям

Клапан предохранительный МКПВ 32/3С2 Р1,2,3 УХЛ адаптирован к сложным условиям эксплуатации в России и странах СНГ: рассчитан на работу с широким спектром отечественных индустриальных масел по ГОСТ (И-20А, И-30А, И-40А), устойчив к типовым перепадам качества электропитания на производственных объектах. Устройство успешно эксплуатируется в системах ЖКХ и на промышленных предприятиях РФ, демонстрируя стабильность и надёжность.

Работа в экстремальных условиях

Клапан предохранительный МКПВ сохраняет работоспособность в жёстких производственных условиях. Хотя штатный диапазон ограничен от +1°С до +55°С окружающей среды, существуют специальные исполнения с применением морозостойких РТИ, способные работать при температурах приближающихся к -40°С. Устройство совместимо с отечественными рабочими жидкостями, включая специальные масла по ГОСТ для холодного климата. Допустимость диагностики и замены уплотнений в полевых условиях существенно повышает ремонтопригодность, сокращая время простоя оборудования.

Возможность работы на Марсе или Луне

Если бы перед нами поставили задачу обеспечить защиту гидравлической системы на Марсе, то теоретически клапан предохранительный МКПВ 32/3С2 мог бы там работать. Потребовались бы спецмасла с низкой температурой застывания (до -80°С), герметичный корпус для сохранения рабочей среды в вакууме и защита от марсианской пыли. Однако сам принцип работы — баланс между давлением жидкости и усилием пружины — остался бы неизменным, что говорит о фундаментальной надёжности его конструкции.

Часто задаваемые вопросы

Какой максимальный расход для клапана МКПВ 32/3С2 Р1,2,3 УХЛ?

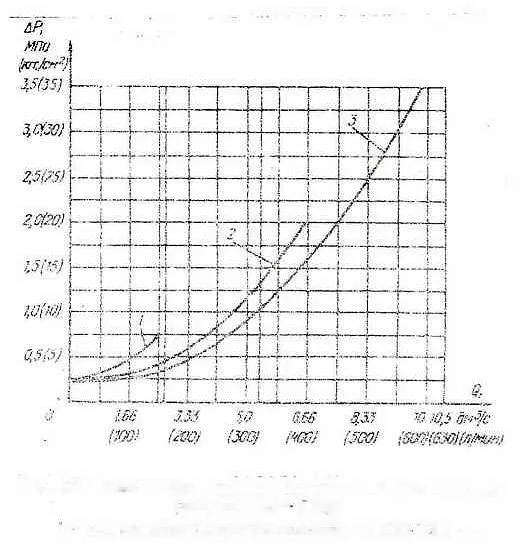

Максимальный расход через данный клапан предохранительный МКПВ составляет 630 дм³/мин при номинальном значении 320 дм³/мин.

Можно ли использовать клапан при температуре ниже нуля (например, -10°C)?
Нет, эксплуатация штатного исполнения УХЛ запрещена. Для работы при отрицательных температурах требуется специальное исполнение (например, УХЛ1) с морозостойкими материалами.

Как часто нужно проводить обслуживание клапана предохранительного МКПВ?
Рекомендуемый интервал планового технического обслуживания, включая проверку настройки давления и герметичности — каждые 12 месяцев. В условиях интенсивной эксплуатации возможно сокращение интервала до 6 месяцев.

Как осуществляется доставка клапана по городам России и в страны СНГ?
Возможна быстрая отгрузка со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске, Казани и Екатеринбурге. Доставка осуществляется по всей территории РФ и в страны СНГ, включая Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан и Туркменистан, в течение 3-7 рабочих дней в зависимости от региона.
