| Расход | 0,63 |
| Давление, Мпа | 0,1 |
| Вес, кг | 0,65 |
| Производимые модели | Давление, Мпа | Расход | Вес, кг | Цена | |
|---|---|---|---|---|---|
 |
Блок дроссельный БДИ2 | 1,6 | - | - | 2250 руб. |
 |
Блок дроссельный БДИ4 | 0,5 | 0,63 | 0,45 | 4800 руб. |
|
Блок дроссельный БДИ6 | 0,1 | 0,63 | 0,65 | 6750 руб. |

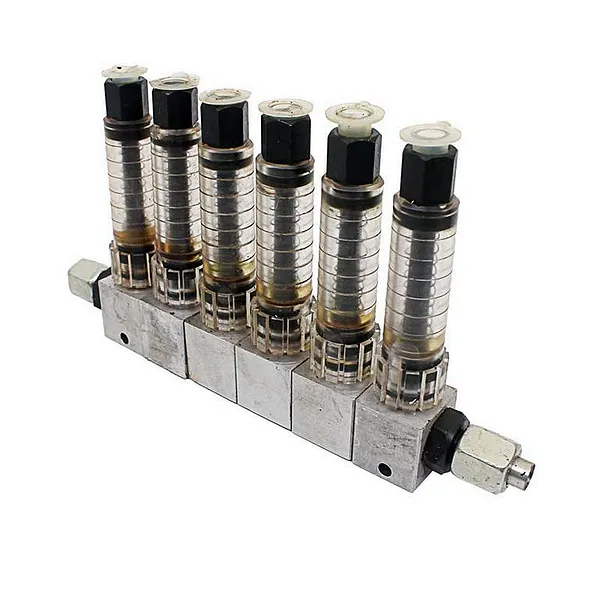

🔧 Блок дроссельный БДИ6 предназначен для применения в централизованных смазочных системах (ЦЦС), обеспечивая точный отвод, регулирование и визуальный контроль подачи минеральных масел к трущимся поверхностям механизмов. Устройство гарантирует стабильную работу оборудования при кинематической вязкости смазки 17-400 мм²/с.
🔍 Конструкция блока дроссельного БДИ6 позволяет оперативно настраивать расход смазочного материала в диапазоне 0,063-0,63 л/мин, предотвращая износ узлов и повышая ресурс техники. Модель соответствует требованиям ГОСТ 10198-76 и адаптирована для эксплуатации в невзрывоопасных средах.
📏 Блок дроссельный БДИ6 имеет вес не более 0,65 кг. Габаритные размеры соответствуют чертежу на рис. 1. Код ТН ВЭД: 8481803500. Изделие производится в строгом соответствии с ГОСТ 10198-76 и техническими условиями ТУ 3622-001-41645583-2000.
«Блок дроссельный БДИ6 — это надежный "страж" смазочной системы, следящий за тем, чтобы каждая деталь получала свою порцию масла!»
| Параметр/Норма для исполнения | БДИ2 | БДИ2-1 | БДИ4 | БДИ4-1 | БДИ6 | БДИ6-1 |
| Расход в отводе, л/мин: | ||||||
|
0,63+_0,06 | |||||
| 0,035 | ||||||
| Диапазон расходов, контролируемый ротаметром, л/мин | 0,063...0,63 | |||||
| Номинальное давление перед блоками, МПа | 1,6 | |||||
| Число отводов | 2 | 4 | 6 | |||
| Число подводов | 2 | 1 | 2 | 1 | 2 | 1 |
| Вес, без смазочного материала, не более, кг | 0,25 | 0,45 | 0,65 | |||
🔄 Принцип работы блока дроссельный БДИ6 основан на изменении проходного сечения дросселя поворотом трубки 5. Расход масла оценивается по положению поплавка 6 в прозрачной колбе. При увеличении давления поплавок поднимается, визуально указывая текущий расход.
🌡️ Температурный режим работы блока дроссельный БДИ6: окружающая среда от 0°С до +40°С, относительная влажность до 80% при +25°С. Кинематическая вязкость смазки — 17-400 мм²/с в диапазоне 0°С до +50°С.
⏳ При соблюдении норм эксплуатации блок дроссельный БДИ6 гарантирует срок службы не менее 8 лет. Ключевые условия: использование очищенного смазочного материала, исключение механических ударов по указателю расхода и регулярная проверка герметичности соединений.
🏭 Блок дроссельный БДИ6 активно используется в металлургическом оборудовании (прокатные станы), горнодобывающих комплексах (дробилки, конвейеры), станкостроении и цементной промышленности. Устройство монтируется в системах ЦЦС для точной дозировки смазки в узлы трения.
🔄 Среди прямых аналогов блока дроссельный БДИ6 выделяют модели БДК6 (дроссельные блоки с калиброванными отверстиями) и БДМ6 (магнитные дроссели). Однако БДИ6 от ГИДРОМАШ превосходит конкурентов возможностью плавной регулировки и визуального контроля расхода.
🔧 Типовой ремкомплект для блока дроссельный БДИ6 включает: поплавок (6), пружину (7), уплотнительные кольца (3), шарик (9) и стержень (8). Эти компоненты подвержены наибольшему износу и требуют замены каждые 12-18 месяцев при интенсивной эксплуатации.
| Символ | Расшифровка |
|---|---|
| Б | Блок |
| Д | Дроссельный |
| И | Индикаторный (с указателем расхода) |
| 6 | Количество отводов |
📐 Габаритные и присоединительные размеры блока дроссельный БДИ6 соответствуют чертежу на рис. 1. При монтаже обеспечьте зазор 25 мм для свободного доступа к регулировочному узлу. Модульные секции допускают поворот относительно друг друга для оптимальной компоновки.

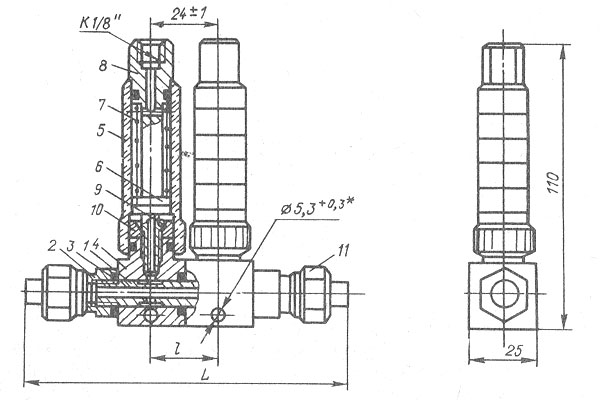

Рис.1. Конструкция блока дроссельного БДИ6: 1- шпилька; 2 - штуцер; 3 - кольцо; 4 - корпус; 5 - трубка; 6 - поплавок; 7 - пружина; 8 - стержень; 9 - шарик; 10 - гайка; 11 - соединение для сообщения с трубопроводом d 8x1; *2 отв.
 |
🛒 Типовые заказы блока дроссельный БДИ6:
Минимальный стабильный расход при перепаде давления 0,5 МПа составляет 0,035 л/мин. Это значение указано в технической таблице для всех моделей серии БДИ.
Нет, блок дроссельный БДИ6 рассчитан на эксплуатацию при окружающей температуре не выше +40°C. Превышение температурного режима приведет к нарушению точности регулировки.
Поплавок относится к быстроизнашиваемым деталям. Рекомендуемый интервал замены — каждые 12 месяцев при непрерывной работе. В комплекте поставляется запасной элемент.
Да, при использовании пищевых смазок (вязкость 17-400 мм²/с). Корпус блока дроссельный БДИ6 изготовлен из нержавеющей стали, устойчивой к агрессивным средам.
БДИ6 имеет два подвода, что обеспечивает резервирование системы. Модель БДИ6-1 — одноподводная, применяется в простых схемах смазки. Все технические параметры идентичны.
Систематически наблюдайте за соединениями при рабочем давлении. Утечки проявляются в виде капель масла. Для профилактики подтягивайте штуцеры каждые 3 месяца.
🚚 Компания ГИДРОМАШ осуществляет быструю доставку блока дроссельный БДИ6 по всей России и СНГ. Работаем с транспортными компаниями в Москве, Питере, Екатеринбурге, Новосибирске, Казани, Омске, Барнауле, Сочи, Краснодаре. Доставка в страны СНГ (Казахстан, Беларусь, Армения) — от 3 дней. Гарантируем сроки и сохранность груза!
🌟 Закажите блок дроссельный БДИ6 на sd-tehno.ru — получите оригинальное изделие от производителя с технической поддержкой и сертификатами качества. Оптимальные цены и оперативная логистика!
