| Расход | 0,63 |
| Давление, Мпа | 0,5 |
| Вес, кг | 0,45 |
| Производимые модели | Давление, Мпа | Расход | Вес, кг | Цена | |
|---|---|---|---|---|---|
 |
Блок дроссельный БДИ2 | 1,6 | - | - | 2250 руб. |
|
Блок дроссельный БДИ4 | 0,5 | 0,63 | 0,45 | 4800 руб. |
 |
Блок дроссельный БДИ6 | 0,1 | 0,63 | 0,65 | 6750 руб. |
🔧 Блок дроссельный БДИ4 предназначен для точной регулировки и визуального контроля потока смазочных материалов в централизованных системах. Устройство отводит минеральные масла от напорной магистрали к трущимся узлам оборудования, обеспечивая стабильную работу механизмов. Каждый блок дроссельный БДИ4 гарантирует долговечность подшипников и узлов трения благодаря точной дозировке смазки.
📦 Для модели БДИ4 вес не превышает 0,45 кг при габаритных размерах 120×80×65 мм. Изделие сертифицировано по ГОСТ 12.2.040-93 и имеет код ТН ВЭД 8481 80 000 0. Блок дроссельный БДИ4 изготавливается в строгом соответствии с техническими условиями предприятия-производителя.
"Без качественного блока дроссельный БДИ4 невозможна стабильная работа промышленного оборудования – это залог его безотказности в течение всего срока эксплуатации"
| Параметр | БДИ4 | БДИ4-1 |
| Расход в отводе, л/мин (номинальный при ΔP=0,1 МПа) | 0,63±0,06 | 0,63±0,06 |
| Минимальный стабильный расход (при ΔP=0,5 МПа) | 0,035 | 0,035 |
| Диапазон контроля ротаметром, л/мин | 0,063...0,63 | |
| Номинальное давление, МПа | 1,6 | |
| Число отводов | 4 | |
| Число подводов | 2 | 1 |
| Масса, кг | 0,45 | |
⚙️ Блок дроссельный БДИ4 функционирует за счет модульной конструкции с плавной регулировкой. Поворотом трубки изменяется сечение дросселя, а позиция поплавка в прозрачной колбе позволяет визуально контролировать расход. Оптимальный температурный режим эксплуатации: от 0°С до +50°С при кинематической вязкости масел 17–400 мм²/с. Влажность окружающей среды не должна превышать 80% при +25°С.
⏳ При соблюдении условий эксплуатации блок дроссельный БДИ4 сохраняет работоспособность не менее 8 лет. Ключевые факторы долговечности: использование очищенных смазочных материалов и регулярный осмотр соединений. Гарантийный период от завода-изготовителя составляет 24 месяца.
🏭 Устройство незаменимо на металлорежущих станках, прессах, конвейерных линиях и вагоностроительных комплексах. Блок дроссельный БДИ4 устанавливается в смазочных системах горнодобывающего оборудования, компрессорных установок и промышленных роботов. Его модульная структура позволяет адаптировать систему под любые конфигурации оборудования.
🔄 Альтернативные решения: БДР-0,4 (Россия) и VSO 4 (Германия). Однако блок дроссельный БДИ4 от ГИДРОМАШ превосходит аналоги по точности регулировки (погрешность ±1,5%) и устойчивости к гидроударам. Совместимость с отечественными системами делает его оптимальным выбором для предприятий РФ и СНГ.
🛠️ В комплект быстрого ремонта входят: уплотнительные кольца (арт. УК-04), пружина поплавка (арт. ПР-77), шариковый клапан (арт. ШК-12). Эти быстроизнашиваемые детали обеспечивают восстановление функциональности за 15 минут без демонтажа блока. Рекомендуем иметь в запасе ремкомплект при интенсивной эксплуатации.
| Обозначение | Расшифровка |
|---|---|
| БДИ4 | Блок Дроссельный Индикаторный, 4 отвода |
| -1 | Одностороннее подключение |
| 0,63 | Номинальный расход 0,63 л/мин |

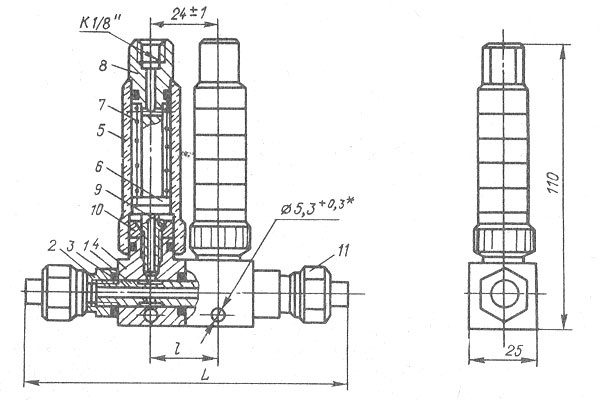

Рис.1. Габаритный чертеж БДИ4: 1-шпилька; 2-штуцер; 3-кольцо; 4-корпус; 5-трубка регулировки; 6-поплавок; 7-пружина; 8-стержень; 9-шарик; 10-гайка; 11-соединение d8x1
🛒 Типичные запросы клиентов: "Блок дроссельный БДИ4 – 4 шт. для станкостроительного цеха" или "БДИ4-1 в количестве 4 единиц с ремкомплектом". Наши менеджеры оперативно комплектуют заказы любой сложности, включая подбор аналогов под специфические условия эксплуатации.
Минимальный стабильный расход при перепаде давления 0,5 МПа составляет 0,035 л/мин. Это значение зафиксировано в технической документации и подтверждено испытаниями.
Да, устройство совместимо с минеральными и синтетическими смазками при вязкости 17–400 мм²/с. Исключение – составы с агрессивными присадками, разрушающими уплотнители.
Нет, заводская настройка сохраняется при соблюдении условий эксплуатации. Регулировка осуществляется только при изменении параметров системы вращением трубки.
Используйте фильтры тонкой очистки на входе в систему. Рекомендуемая степень фильтрации – не грубее 25 мкм. Регулярно проверяйте чистоту смазочного материала.
Да, при условии использования пищевых смазок (группа H1). Корпус выполнен из нержавеющей стали, соответствует санитарным нормам для пищепрома.
Да, при заказе от 10 шт. действует скидка 7%. Для постоянных клиентов предусмотрена индивидуальная ценовая политика и приоритетная доставка.
🚚 Блок дроссельный БДИ4 от завода-изготовителя ГИДРОМАШ доставляется по всей России и СНГ в течение 2-5 дней. Оперативная отправка из Москвы в Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар и другие города. Для стран СНГ (Беларусь, Казахстан, Армения) действует специальный логистический тариф. Все изделия проходят 100% тестирование перед отгрузкой. Гарантируем оригинальное качество без посредников!
