| Давление, Мпа | 1,6 |
| Производимые модели | Давление, Мпа | Расход | Вес, кг | Цена | |
|---|---|---|---|---|---|
|
Блок дроссельный БДИ2 | 1,6 | - | - | 2250 руб. |
 |
Блок дроссельный БДИ4 | 0,5 | 0,63 | 0,45 | 4800 руб. |
 |
Блок дроссельный БДИ6 | 0,1 | 0,63 | 0,65 | 6750 руб. |

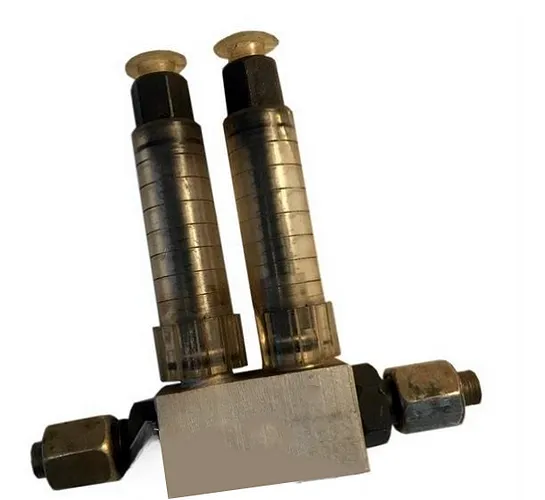

Блок дроссельный смазочный БДИ2 от бренда Гидромаш — это ключевой элемент централизованных смазочных систем, предназначенный для точного регулирования и визуального контроля расхода минеральных масел к узлам трения промышленного оборудования. Надежность и простота конструкции обеспечивают длительный ресурс и стабильную работу.
Блок дроссельный БДИ2 представляет собой модульный узел, отвечающий за дозированную подачу смазочного материала от центральной станции к нескольким точкам потребления. Его основное назначение — обеспечить стабильный, регулируемый расход масла даже при переменном давлении в системе.
Устройство блока дроссельного БДИ2 кардинально отличается от простых дроссельных штуцеров наличием встроенного ротаметра (визуального расходомера), что позволяет оператору в реальном времени контролировать интенсивность смазки. Это особенно важно для ответственных агрегатов в машиностроении и металлообработке. Ключевыми техническими особенностями данного блока являются номинальное рабочее давление 1,6 МПа и возможность работы с широким диапазоном вязкости смазочных материалов.
Выбор блока дроссельного БДИ2 позволяет оптимизировать расход масла, предотвращая как недостаточную смазку, ведущую к износу, так и перерасход дорогостоящей рабочей среды. Таким образом, приобретение блока дроссельного БДИ2 — это инвестиция в повышение надежности и экономичности всего технологического процесса.
Говорят, что самый везучий механик на заводе — тот, у кого блок дроссельный БДИ2 всегда показывает идеальный расход. Все остальные с тоской поглядывают на его спокойную смену.
Работа блока дроссельного БДИ2 похожа на регулировку крана в душе: слишком сильный напор — масло утекает впустую, слишком слабый — подшипники «плачут» от сухого трения. Благодаря точной настройке вы получаете идеальный, экономичный «поток» смазки ровно туда, где это необходимо.
| Параметр | Значение для БДИ2 |
|---|---|
| Номинальный расход (при ΔP 0,1 МПа), л/мин | 0,63 ±0,06 |
| Наименьший стабильный расход (при ΔP 0,5 МПа), л/мин | 0,035 |
| Диапазон, контролируемый ротаметром, л/мин | 0,063...0,63 |
| Номинальное давление на входе, МПа | 1,6 |
| Число отводов | 2 |
| Число подводов | 2 |
| Масса (без масла), кг, не более | 0,25 |
| Тип рабочей среды | Минеральные масла |
| Вязкость рабочей среды, мм²/с (сСт) | 17...400 (при 0...+50°C) |
Принцип работы блока дроссельного БДИ2 основан на дросселировании потока смазочного материала через регулируемое калиброванное отверстие, совмещенного с функцией визуального контроля. Масло под давлением поступает во входной канал, проходит через регулируемую трубку (дроссель), где его скорость и расход контролируются положением поплавка в прозрачной колбе.
Вращение регулировочной трубки изменяет проходное сечение, позволяя плавно настраивать расход от минимального до номинального значения. Поплавок, находящийся внутри колбы, поднимается пропорционально скорости потока, обеспечивая наглядную индикацию текущего расхода по градуированной шкале. Стабильность работы блока дроссельного БДИ2 обеспечивается даже при колебаниях давления благодаря продуманной гидродинамике проточной части.
Во время эксплуатации важно следить за чистотой рабочей жидкости, так как попадание абразивных частиц может повлиять на точность регулировки и долговечность дросселирующих элементов. Правильно настроенный блок дроссельный БДИ2 обеспечивает равномерную и экономичную подачу смазки на все обслуживаемые узлы.
Типичная ошибка: установка блока дроссельного БДИ2 без обеспечения монтажного зазора между его корпусом и плоскостью крепления. Это приводит к трудностям при последующей регулировке и визуальном контроле расхода.
Лайфхак от инженера: Перед монтажом слегка ослабьте затяжку соединительных штуцеров блока. Это позволит свободно поворачивать отдельные модульные секции относительно друг друга для удобной ориентации ротаметров в пространстве уже после фиксации основной конструкции. После выставления нужного положения восстановите момент затяжки.
Блок дроссельный БДИ2 рассчитан на эксплуатацию в окружающей среде с температурой от 0°C до +40°C и относительной влажностью до 80% при +25°C. Рабочая среда (минеральное масло) может иметь температуру в диапазоне от 0°C до +50°C.
Температура и качество масла напрямую влияют на ресурс деталей блока. Использование чистых масел с вязкостью в указанном диапазоне предотвращает засорение дроссельных каналов и износ подвижных частей ротаметра. В стандартных условиях эксплуатации при своевременном обслуживании блок дроссельный БДИ2 демонстрирует высокий срок службы, составляющий несколько лет.
Блок дроссельный БДИ2 находит широкое применение в различных отраслях промышленности: машиностроении, автомобильной промышленности, металлообработке, деревообработке, горнодобывающей и нефтегазовой отраслях, а также в химической и текстильной промышленности, строительстве и системах ЖКХ.
В машиностроении и металлообработке он используется для точной дозированной смазки подшипников скольжения и качения, направляющих станков, цепных и зубчатых передач. В автомобильной промышленности с его помощью организуют подачу масла в агрегаты конвейерных линий. Таким образом, блок дроссельный БДИ2 является универсальным решением для организации централизованного смазывания на любом промышленном объекте, где требуется контроль и экономия расхода масла.
Интеграция блока дроссельного БДИ2 в контуры Industry 4.0 открывает новые возможности. Оснащенные датчиками положения поплавка и электронными расходомерами, такие блоки могут передавать данные о фактическом расходе масла в систему ПЛК или SCADA для мониторинга состояния смазочных линий в режиме реального времени.
Это позволяет реализовать предиктивную диагностику: снижение расхода может сигнализировать о засорении фильтра или линии, а нештатное увеличение — о возможной утечке. Совместимость с IoT-платформами делает блок дроссельный БДИ2 частью интеллектуальной, самодиагностирующейся производственной системы.
Для продления срока службы блока дроссельного БДИ2 необходимо соблюдать простые правила: использовать только чистый смазочный материал, соответствующий требованиям по вязкости, и регулярно проверять герметичность всех соединений. Визуальный контроль за показаниями ротаметра помогает своевременно выявить отклонения в работе системы.
Наиболее подвержены износу уплотнительные элементы (кольца, манжеты), а также прозрачная колба ротаметра, которая может поцарапаться при неаккуратном обращении. При выявлении неисправностей рекомендуется обратиться к специалистам для квалифицированного ремонта или замены узлов.
Для оперативного восстановления работоспособности рекомендуется иметь в запасе ремонтный комплект для блока дроссельного БДИ2. Как правило, в него входят быстроизнашиваемые детали: уплотнительные кольца и манжеты (например, кольцо 3 по чертежу), пружина регулировки, шариковый затвор, а также крепежные элементы (шпильки, гайки).
Для заказа оригинального ремкомплекта или ЗИП для блока дроссельного БДИ2 обратитесь в техническую поддержку компании Гидромаш.
1. Дроссельный распределитель с визуальным контролем расхода, модель DRV-2, давление до 2 МПа.
2. Регулируемый смазочный дроссель с индикатором потока, серия FMI-02.
3. Модульный блок дозирования масла на 2 линии, исполнение БДМ-2.
4. Дроссельно-ротаметрический узел для централизованных систем смазки, тип ДРУ-С2.
5. Промышленный регулятор расхода жидкости с прозрачным корпусом, версия FC-2L.
| Элемент кода | Значение |
|---|---|
| БДИ | Блок Дроссельный с Индикатором |
| 2 | Количество отводов (распределительных линий) |
Применение блока дроссельного БДИ2 приводит к существенной экономии за счет предотвращения перерасхода дорогостоящих смазочных материалов. Точная дозировка сокращает простои оборудования, вызванные недостаточной смазкой или поломками из-за нее. Увеличение межсервисного интервала и ресурса узлов трения напрямую повышает общую окупаемость (ROI) производственной линии. Инвестиции в качественное оборудование, такое как блок дроссельный БДИ2, быстро окупаются за счет снижения эксплуатационных затрат.

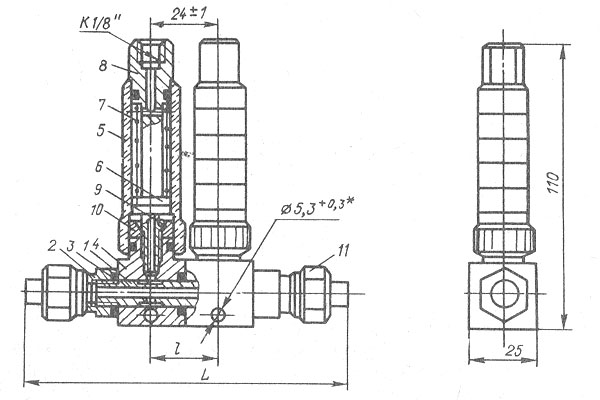

Рис.1. Чертеж блока дроссельного смазочного БДИ, где:
1- шпилька; 2 - штуцер; 3 - кольцо; 4 - корпус; 5 - трубка; 6 - поплавок; 7 - пружина; 8 - стержень; 9 - шарик; 10 - гайка; 11 - соединение для сообщения с трубопроводом d 8x1; *2 отв.
Общие габариты блока дроссельного БДИ2 определяются модульной конструкцией из нескольких секций, соединенных шпилькой. Конкретные линейные размеры зависят от количества модулей и их пространственной ориентации. Установка требует обеспечения монтажного зазора не менее 25 мм между корпусом блока и плоскостью крепления для удобства регулировки и обслуживания.
Основной тип присоединения — резьбовые штуцеры под трубопровод с наружным диаметром 8 мм и толщиной стенки 1 мм (d 8x1). Модульная конструкция позволяет поворачивать отдельные секции относительно друг друга для оптимального позиционирования индикаторов потока в условиях ограниченного пространства.
БДИ2 — стандартный двухотводный блок дроссельный с двумя подводами.
БДИ2-1 — двухотводный блок дроссельный с одним общим подводом, используемый для параллельного питания двух точек от одной линии.
Блок дроссельный БДИ2 полностью адаптирован для эксплуатации на российских промышленных предприятиях. Он совместим с широко распространенными в РФ минеральными маслами, соответствующими ГОСТ. Конструкция устойчива к типичным для коммунального хозяйства и промпредприятий перепадам температур и вибрационным нагрузкам. Герметичность соединений и простота обслуживания делают его идеальным выбором для суровых условий работы в регионах России и СНГ.
Эксплуатация блока дроссельного БДИ2 возможна в широком диапазоне условий. Стандартное исполнение рассчитано на температуру окружающей среды до +40°C, однако при использовании соответствующих масел и материалов возможно применение в условиях пониженных температур. Герметичная конструкция и надежные уплотнения обеспечивают стабильную работу даже при повышенной влажности и запыленности.
Простота конструкции позволяет производить диагностику и замену основных элементов, таких как уплотнительные кольца, даже в полевых условиях, что критически важно для удаленных объектов горнодобывающей или нефтегазовой отраслей. Коррозионная стойкость материалов корпуса гарантирует долговечность.
Теоретически, блок дроссельный БДИ2 мог бы работать и в марсианских условиях, если бы заполнить его специальным низкотемпературным гидравлическим маслом, способным функционировать при -80°C, и обеспечить герметичный корпус, выдерживающий почти нулевое внешнее давление. Его модульная конструкция и надежность дроссельного механизма, не требующего электроники, оказались бы преимуществом в суровой внеземной среде.
Это лишний раз подчеркивает надежность и продуманность конструкции этого устройства, имеющей значительный запас прочности для земных, даже самых сложных, применений.
Какой диапазон расходов регулирует блок дроссельный БДИ2?
Ротаметрический индикатор устройства позволяет контролировать расход в диапазоне от 0,063 до 0,63 литров в минуту.
С какими маслами совместим блок дроссельный БДИ2?
Устройство предназначено для работы с минеральными маслами по ГОСТ, кинематическая вязкость которых составляет от 17 до 400 мм²/с (сСт) при температуре от 0°С до +50°С.
Возможна ли доставка блока дроссельного БДИ2 в мой город?
Да, мы организуем доставку оборудования по всей России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан и Туркменистан.
Какая гарантия предоставляется на блок дроссельный БДИ2?
На все оборудование бренда Гидромаш, включая блок дроссельный БДИ2, предоставляется гарантия 12 месяцев при соблюдении условий эксплуатации, указанных в технической документации.
Компания Гидромаш является надежным поставщиком оригинального промышленного гидравлического оборудования на рынке России и СНГ. Выбирая блок дроссельный БДИ2 у нас, вы гарантированно получаете качественный продукт с полным пакетом документов и сертификацией. Мы предоставляем гарантию на оборудование сроком 12 месяцев и обеспечиваем техническую поддержку.
Чтобы купить блок дроссельный БДИ2 по выгодной цене с быстрой отгрузкой, свяжитесь с нашими менеджерами. Мы организуем оперативную доставку со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани в кратчайшие сроки. Заказать блок дроссельный БДИ2 можно через форму на сайте или по телефону, наши специалисты помогут с подбором и оформлением заявки.
