| Диаметр, Ду | 10 |
| Давление, Мпа | 0,63 |
| Вес, кг | 1,35 |

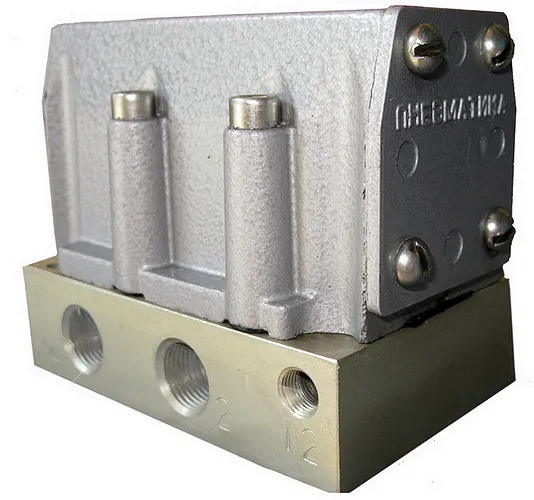

Пневмораспределитель 5РМ 212-73-0 — это двухпозиционное устройство золотникового типа с двухсторонним пневмоуправлением для точного распределения потоков сжатого воздуха в промышленных системах. Модель отличается высокой частотой переключений, компактными размерами, а главное — полным соответствиям международному стандарту ISO 5599-1, что упрощает её монтаж и интеграцию в современное оборудование.
Пневмораспределитель 5РМ 212-73-0 создан для управления потоками рабочей среды в пневматических приводах, промышленных манипуляторах, зажимных устройствах и системах автоматизации. Этот двухпозиционный распределитель является ключевым звеном, обеспечивающим переключение направления воздушного потока для выполнения таких операций, как «вперед-назад», «зажать-отпустить», «поднять-опустить». Выбор именно модели 5РМ 212-73-0 позволяет обеспечить надёжную работу контуров, где требуется частое и точное срабатывание. Отличительной особенностью данного пневмораспределителя является исполнение с двухсторонним пневмоуправлением — для переключения золотника в оба положения используется управляющее давление сжатого воздуха, что обеспечивает высокую скорость срабатывания и стабильность работы даже в условиях вибрации.
Технические особенности пневмораспределителя 5РМ 212-73-0 включают номинальное рабочее давление до 0.63 МПа (6.3 бар), что является стандартом для большинства промышленных пневмосистем. Устройство характеризуется высокой пропускной способностью (Kv = 2.8 м³/ч при ΔP = 1 бар) и способно работать с частотой до 4.16 переключений в секунду. Такие параметры делают пневмораспределитель 5РМ 212-73-0 идеальным решением для высокоскоростных технологических процессов в машиностроении и автоматизации. Благодаря стандартизированным стыковочным поверхностям по ISO 5599-1, замена или модернизация оборудования с применением этого распределителя не вызывает сложностей.
Пневмораспределитель 5РМ 212-73-0 в пневмосистеме — как дирижёр в оркестре: может и стремительную симфонию включений отыграть, и выдержать небольшую дисгармонию в виде нестабильного давления, не сбивая общего ритма работы всего оборудования.
| Характеристика | Значение для 5РМ 212-73-0 |
|---|---|
| Тип и схема | Двухпозиционный, 5/2, с двухсторонним пневмоуправлением |
| Номинальное рабочее давление | 0,63 МПа (6.3 бар) |
| Пропускная способность, Kv | 2,8 м³/час (при ΔP = 1 бар) |
| Условный проход, Dy | 10 мм |
| Тип присоединения (рабочие линии) | Резьба К3/8" (коническая резьба 3/8") |
| Масса | 1,35 кг |
| Максимальная частота включений | 4,16 Гц (≈250 циклов/мин) |
| Общая утечка воздуха из полостей | не более 500 см³/мин |
| Рабочая среда | Сжатый воздух, очищенный по ГОСТ 17433 (класс не грубее 10) |
| Стандарт монтажа | ISO 5599-1 |
| Материал корпуса | Алюминиевый сплав |
| Материал уплотнений | НИТРИЛ (стандарт) |
Принцип действия пневмораспределителя 5РМ 212-73-0 основан на осевом перемещении золотника внутри прецизионно обработанной гильзы корпуса. В исходном (нормальном) положении золотник перекрывает одни каналы и открывает другие, задавая определённую конфигурацию потока между линиями питания (P), выхода (A, B) и сброса (R, S). При подаче управляющего сигнала (сжатого воздуха) на один из управляющих портов (Y или Z) золотник под давлением смещается, изменяя коммутацию каналов. Возврат в исходное положение осуществляется при подаче давления на противоположный управляющий порт. Благодаря такому двухстороннему пневмоуправлению переключение пневмораспределителя 5РМ 212-73-0 происходит быстро и с высокой повторяемостью, что критически важно для автоматизированных циклов.
Рабочее давление и расход напрямую влияют на скорость срабатывания и динамические характеристики исполнительных механизмов. Пневмораспределитель 5РМ 212-73-0 рассчитан на работу в стандартном диапазоне давлений, обеспечивая стабильное переключение даже при колебаниях в магистрали. Ключевыми элементами, обеспечивающими надёжность и герметичность, являются набор уплотнительных колец и манжет из маслобензостойкой резины, расположенных на золотнике, а также точная притирка трущихся пар. Именно эти детали определяют ресурс и стабильность характеристик устройства, поэтому при замене пневмораспределителя 5РМ 212-73-0 рекомендуется устанавливать оригинальный ремкомплект.
Типичная ошибка, ведущая к «зависанию» распределителя в промежуточном положении или медленному срабатыванию, — недостаточное давление или расход в линии управления. Перед монтажом пневмораспределителя 5РМ 212-73-0 всегда убедитесь, что используемый редуктор или вспомогательная магистраль обеспечивают не менее 0.4 МПа для уверенного сдвига золотника.
Рекомендуемый температурный диапазон для стабильной работы пневмораспределителя 5РМ 212-73-0 в стандартном исполнении составляет от +5°C до +50°C для окружающей среды и сжатого воздуха. Эксплуатация при более низких температурах может привести к замерзанию конденсата в каналах, а при более высоких — к ускоренному старению резиновых уплотнений. Для работы в нестандартных условиях доступны исполнения с другими материалами уплотнений.
Качество рабочей среды — очищенность воздуха и наличие распылённой масляной плёнки — является главным фактором, определяющим ресурс устройства. Работа на неочищенном или чрезмерно влажном воздухе приводит к абразивному износу золотниковой пары и засорению управляющих каналов, что резко сокращает срок службы. При соблюдении условий эксплуатации по давлению, температуре и качеству воздуха ресурс пневмораспределителя 5РМ 212-73-0 до первого капитального ремонта составляет несколько миллионов циклов срабатывания.
Пневмораспределитель 5РМ 212-73-0 находит широкое применение в различных отраслях промышленности благодаря своей универсальности и надёжности. В машиностроении и автомобильной промышленности он управляет пневмоцилиндрами в сборочных конвейерах, сварочных автоматах и манипуляторах. В горнодобывающей промышленности такие распределители входят в состав систем управления вентиляционными заслонками и предохранительными устройствами. В металло- и деревообработке пневмораспределитель 5РМ 212-73-0 отвечает за работу зажимных, подающих и позиционирующих механизмов станков с ЧПУ. В химической и текстильной промышленности он используется в оборудовании для дозирования, смешивания и упаковки. Для строительной техники и систем ЖКХ это элемент управления гидравлическими (с пневмоприводом) клапанами и задвижками. Нефтегазовая отрасль применяет подобные устройства в системах КИПиА и на вспомогательном технологическом оборудовании.
Пневмораспределитель 5РМ 212-73-0 легко интегрируется в концепцию Industry 4.0. Установив на него пневмомодуль с электросоленоидным управлением и датчиками положения, можно подключить устройство к ПЛК для точного контроля циклов. В коллаборативных средах (коботы) такие оснащённые датчиками распределители позволяют реализовать предиктивную диагностику: отслеживая время срабатывания и утечки, система IoT может прогнозировать необходимость ТО, предотвращая внезапные остановки линии.
Регламентное обслуживание пневмораспределителя 5РМ 212-73-0 заключается в периодической проверке герметичности и времени срабатывания. Для продления срока службы критически важно обеспечивать чистоту и осушение воздуха на входе, а также регулярную подачу распылённой смазки в магистраль.
Наиболее подвержены износу подвижные элементы — уплотнительные кольца и манжеты золотника, а также возвратные пружины. При появлении симптомов (замедленное срабатывание, повышенная внутренняя утечка воздуха) требуется разборка, промывка и замена уплотнений. Ввиду компактности конструкции и высокой точности изготовления деталей, целесообразно использовать для ремонта оригинальные ремонтные комплекты.
Для оперативного ремонта пневмораспределителя 5РМ 212-73-0 рекомендуется иметь в запасе ремонтный комплект, который включает все быстроизнашиваемые детали (ремонтные уплотнения — РТИ). В его состав, как правило, входят: уплотнительные кольца круглого сечения различных размеров для золотника и гильзы, манжеты, защитные шторки, а также комплект крепёжных винтов для монтажной плиты. Заказать оригинальный ЗИП для пневмораспределителя 5РМ 212-73-0 можно одновременно с покупкой оборудования, что обеспечит минимальные простои при плановом ТО.
Помимо базовой модели, можно выделить ряд аналогов и модификаций, различающихся по ключевым параметрам: 1) Распределитель с электромагнитным управлением (катушка 24В DC) для прямого подключения к контроллеру. 2) Исполнение с ручным дублирующим управлением (кнопка-грибок). 3) Модель с повышенной пропускной способностью (Kv 4.0 или 6.3 м³/ч) для систем с большим расходом. 4) Распределитель с присоединением на быстросъёмных фитингах для мобильной техники. 5) Взрывозащищённое исполнение для работы в опасных зонах.
| Позиция в индексе | Расшифровка |
|---|---|
| 5РМ | Серия пневмораспределителей золотникового типа |
| 2 | Номер схемы распределения потока (5/2, два выхлопа) |
| 1 | Тип управления (пневматическое, двухстороннее) |
| 2 | Условный проход (размер) (в данном случае, Dy 10 мм) |
| -73 | Вариант исполнения золотниковой пары и уплотнений |
| -0 | Вариант присоединительных размеров и стандарта (ISO 5599-1) |
Выбирая пневмораспределитель 5РМ 212-73-0, вы инвестируете в снижение операционных расходов. Высокая частота включений сокращает длительность технологических циклов, повышая производительность линии. Надёжная работа и простое обслуживание минимизируют простои. Совместимость с международным стандартом ISO упрощает модернизацию, исключая затраты на нестандартные адаптеры. Всё это вместе ведёт к быстрой окупаемости и снижению общей стоимости владения оборудованием.

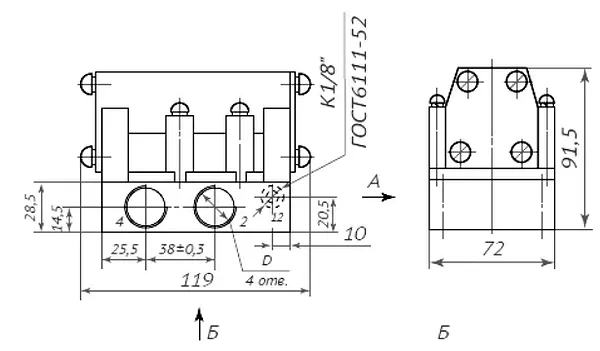

Пневмораспределитель 5РМ 212-73-0 монтируется на стандартную монтажную плиту (интерфейсную плату) с размерами и расположением крепёжных отверстий согласно ISO 5599-1. Это обеспечивает простую замену без переделки станины оборудования. Общие габариты корпуса устройства невелики, что позволяет его установку в ограниченном пространстве распределительных шкафов или непосредственно на исполнительных механизмах.
Присоединение линий (рабочих и управляющих) осуществляется через резьбовые порты с конической резьбой К3/8" (по ГОСТ 6111-52), что обеспечивает герметичность соединения без использования дополнительных уплотнительных материалов (льна, фум-ленты). Для монтажа требуются стандартные переходники или штуцеры соответствующего размера.
Пневмораспределитель 5РМ 212-73-0 — базовая модель распределителя с пневмоуправлением. Стандартное исполнение для работы на сжатом воздухе.
Пневмораспределитель 5РМ 212-73-0 с комплектом монтажных винтов — удобный вариант для первичной установки.
Пневмораспределитель 5РМ 212-73-0 полностью адаптирован к работе на российских промышленных предприятиях. Конструкция допускает работу с широким спектром смазочных материалов, применяемых в отечественных системах, совместимых с маслами по ГОСТ. Устройство устойчиво к типичным для сетей СНГ перепадам давления воздуха и рассчитано на длительную эксплуатацию в условиях цехов металлообработки, деревообработки и объектов ЖКХ.
Пневмораспределитель 5РМ 212-73-0 в стандартном исполнении рассчитан на умеренные климатические условия. Однако при использовании специальных морозостойких уплотнений (например, из силикона) работоспособность устройства может быть расширена до температур -40°C. Для работы в запылённых цехах рекомендуется использование в паре с фильтрами тонкой очистки и влагоотделителями. Простая модульная конструкция позволяет проводить быструю диагностику и замену изношенных узлов прямо на объекте, сокращая время простоя критического оборудования.
Если бы на Марсе была хоть какая-то атмосфера, пневмораспределитель 5РМ 212-73-0, заключённый в термостатируемый кожух, мог бы управлять манипулятором марсохода. Его главные козыри — независимость от электроснабжения (управление пневматическое) и высокая надёжность золотниковой пары. На Луне, в условиях вакуума, ему потребовалась бы полная герметизация и подача рабочего газа из баллона, но принцип чёткого распределения потока остался бы неизменным.
Какой привод управления используется в модели 5РМ 212-73-0?
В данной модели используется двухстороннее пневматическое управление. Для переключения золотника необходимо подавать сжатый воздух на соответствующий управляющий порт (Y или Z). Это обеспечивает высокую скорость срабатывания и безопасность в условиях возможных помех по электропитанию.
Какое максимальное давление выдерживает распределитель?
Номинальное рабочее давление пневмораспределителя 5РМ 212-73-0 составляет 0.63 МПа (6.3 бар). Испытательное давление, как правило, выше, но для длительной и безопасной эксплуатации следует придерживаться номинальных значений, указанных в технических характеристиках.
Возможна ли доставка в мой город?
Да, мы осуществляем доставку оборудования по всей России и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Для крупных городов, таких как Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, действуют оптимизированные логистические маршруты для сокращения сроков.
Что входит в гарантию на это оборудование?
На пневмораспределитель 5РМ 212-73-0 предоставляется гарантия от производителя сроком 12 месяцев со дня отгрузки. Гарантия покрывает дефекты материалов и изготовления при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации, изложенных в технической документации.
Заказывая пневмораспределитель 5РМ 212-73-0 у официального поставщика, вы получаете оригинальное оборудование проверенного качества с полным пакетом документов и гарантией 12 месяцев. Мы обеспечиваем возможность быстрой отгрузки со складов в ключевых промышленных центрах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наши логистические решения позволяют организовать оперативную доставку в любой регион России и страны СНГ. Чтобы купить пневмораспределитель 5РМ 212-73-0 по конкурентной цене и уточнить наличие, оформите заявку или свяжитесь с нашими менеджерами через раздел Контакты. Мы поможем подобрать оптимальное решение для ваших задач. Ваш надёжный партнёр в промышленной гидравлике и пневматике — Гидромаш.
