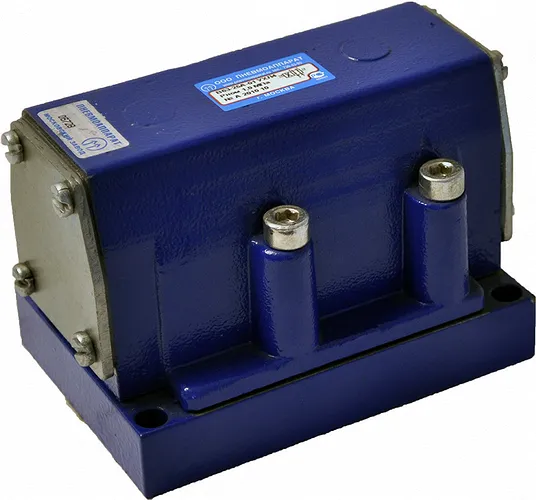

Пневмораспределитель 4/2 5РМ 213-83-0 с односторонним ПУ

Пневмораспределитель 5РМ 213-83-0 — это двухпозиционный распределитель с двухсторонним пневмоуправлением, предназначенный для точного распределения потоков сжатого воздуха в пневматических системах. Устройство отличается высокой надежностью и обеспечивает быструю коммутацию воздуха на исполнительные механизмы.

Описание и назначение

Пневмораспределитель 5РМ 213-83-0 относится к классу золотниковых распределителей с пятилинейной схемой и двумя фиксированными позициями. Основное назначение данного пневмораспределителя — переключение направления потока рабочей среды в пневмоцепях станков, прессов, манипуляторов и другого технологического оборудования. Ключевая особенность модели 5РМ 213-83-0 заключается в использовании пневматического управления с двух сторон, что обеспечивает удобное и безопасное дистанционное переключение, а также возможность интеграции в системы с логическим контролем.

По сравнению с механическими или электромагнитными аналогами, пневмораспределитель 5РМ 213-83-0 обладает повышенной взрывобезопасностью и нечувствительностью к вибрациям. Он отлично подходит для применения в условиях повышенной влажности, запыленности и в зонах с высокими требованиями к пожарной безопасности. Для надежной и долговечной работы рекомендуем использовать этот пневмораспределитель в составе оборудования производства Гидромаш.

При выборе пневмораспределителя для вашей системы важно учитывать параметры давления и расхода. Модель 5РМ 213-83-0 рассчитана на номинальное рабочее давление до 0,63 МПа (6,3 бар), что является стандартным значением для большинства промышленных пневмосистем. Его пропускная способность Kv составляет 2,8 м³/ч, обеспечивая необходимый воздушный поток для успешного управления широким спектром пневмоцилиндров и пневмодвигателей.

Вес, габариты, код ТН ВЭД, ГОСТ

Пневматический дирижёр оркестра пневмосистем

Технические характеристики

Принцип работы

Принцип работы пневмораспределителя 5РМ 213-83-0 основан на линейном перемещении золотника внутри корпуса под воздействием управляющего давления. В нейтральном положении (при отсутствии сигнала на управляющих входах) золотник под действием возвратных пружин занимает исходную позицию, соединяя определённые каналы. При подаче сжатого воздуха на один из управляющих портов золотник сдвигается, перекрывая одни и открывая другие проходные сечения, тем самым перенаправляя основной поток воздуха от источника (Р) к рабочему порту (А или В), а другой рабочий порт соединяется со сливом (R или S).

Давление и качество управляющего сигнала напрямую влияют на скорость и надежность срабатывания золотника. Использование сжатого воздуха в качестве управляющей среды делает этот пневмораспределитель 5РМ 213-83-0 самодостаточным элементом чисто пневматических систем, не требующих электрических компонентов для переключения. При эксплуатации критически важно обеспечить чистоту и отсутствие конденсата в управляющей линии, чтобы избежать заклинивания или замедленного хода золотника.

Благодаря своей конструкции, пневмораспределитель 5РМ 213-83-0 обеспечивает высокую скорость отклика и минимальное время переключения, что необходимо для систем, требующих быстрого и точного позиционирования.

Самый частый просчёт при монтаже

Наиболее частая ошибка при установке пневмораспределителя 5РМ 213-83-0 — монтаж его непосредственно на вибрирующий агрегат без использования гибких подводов или демпфирующих прокладок. Постоянная вибрация передаётся на золотник, со временем вызывая его преждевременный износ и увеличивая внутренние утечки, что снижает общую эффективность системы.

Температурный режим и срок службы

Рекомендуемый температурный диапазон окружающей среды для стабильной работы пневмораспределителя 5РМ 213-83-0 составляет от -10°C до +50°C. Рабочая среда (сжатый воздух) должна поступать в устройство с температурой не выше +50°C. Работа при более низких температурах возможна при условии применения специальных морозостойких уплотнений и обеспечения отсутствия конденсата в линии.

Срок службы пневмораспределителя 5РМ 213-83-0 напрямую зависит от качества подаваемого воздуха (степени очистки и содержания масла), частоты циклов переключения и отсутствия ударных нагрузок давления. При соблюдении всех условий эксплуатации и использовании рекомендованной рабочей среды ресурс устройства до первого капитального ремонта может достигать нескольких миллионов циклов.

Область применения

Пневмораспределитель 5РМ 213-83-0 широко используется во многих отраслях промышленности для управления пневмоцилиндрами, пневмодвигателями, захватами и другими исполнительными устройствами. В машиностроении и автомобильной промышленности он служит для автоматизации процессов сборки, подачи заготовок и управления прессами. В горнодобывающей промышленности и на предприятиях металлообработки его применяют в системах управления зажимными и поворотными механизмами станков.

В химической и текстильной промышленности взрывобезопасность пневмоуправления делает модель 5РМ 213-83-0 оптимальным выбором для управления шиберами, заслонками и дозаторами. В строительстве и ЖКХ такие распределители встречаются в системах управления пневмоинструментом и автоматизации вентиляции. Универсальность и надёжность пневмораспределителя 5РМ 213-83-0 от Гидромаш позволяет ему быть ключевым компонентом в самых разных системах.

Современные технологии

Обслуживание и ремонт

Для продления срока службы пневмораспределителя 5РМ 213-83-0 необходимо регулярно контролировать качество сжатого воздуха: наличие конденсата, масла и степень фильтрации. Рекомендуется установка фильтра-влагоотделителя и лубрикатора непосредственно перед устройством. Периодический визуальный осмотр на предмет внешних загрязнений и проверка герметичности соединений также являются частью планового обслуживания.

Наиболее подвержены износу уплотнительные кольца (манжеты) золотника и направляющие втулки. При появлении повышенной утечки воздуха или замедленном срабатывании требуется разборка и замена уплотнений. Для обеспечения долговечности ремонта рекомендуется использовать оригинальные ремкомплекты от производителя Гидромаш.

Ремкомплект или ЗИП

Ремонтный комплект (ЗИП) для пневмораспределителя 5РМ 213-83-0, как правило, включает в себя быстроизнашиваемые элементы: комплект уплотнительных колец (резино-технических изделий — РТИ) для золотника и всех портов, возвратные пружины, защитные шайбы и крепёжные элементы (винты, шайбы). Использование оригинальных запасных частей гарантирует восстановление заводских характеристик по герметичности и скорости отклика. Заказать ремкомплект для пневмораспределителя 5РМ 213-83-0 можно одновременно с приобретением самого устройства.

Аналоги устройства

На рынке представлены различные аналоги пневмораспределителя 5РМ 213-83-0, отличающиеся типом управления, присоединительными размерами и характеристиками: Пневмораспределитель 5/2 с соленоидным управлением 24V DC; Распределитель золотниковый с механическим толкателем; Пневмораспределитель 4/2 с пневматическим управлением для меньшего условного прохода; Распределитель с ручным рычажным управлением и фиксацией позиции; Многоступенчатый пневмораспределитель для сложных логических схем. Выбор конкретной модели зависит от требований к источнику управляющего сигнала, давлению в системе и необходимой пропускной способности.

Условное обозначение

Экономические выгоды

Использование надёжного пневмораспределителя 5РМ 213-83-0 в вашей системе приводит к прямым экономическим преимуществам. Снижаются простои оборудования благодаря высокой отказоустойчивости устройства, уменьшаются затраты на электроэнергию (по сравнению с электромагнитными аналогами), а увеличенный межремонтный ресурс снижает стоимость владения. Инвестиции в качественный пневмораспределитель быстро окупаются за счёт повышения общей надёжности и производительности технологической линии.

Изображения

Габаритные и присоединительные размеры

Пневмораспределитель 5РМ 213-83-0 имеет присоединительные размеры, соответствующие международному стандарту ISO 5599-1 для монтажных плит. Это позволяет легко интегрировать его в существующие пневмосистемы и устанавливать на стандартные подложные плиты или коллекторы. Общие габариты устройства компактны, что облегчает монтаж даже в условиях ограниченного пространства. Для точного позиционирования и надёжной фиксации на плите используются крепёжные отверстия с резьбой стандартного шага.

Точные габаритные и присоединительные размеры (расстояния между осями портов, размеры монтажной плоскости, вылет золотника) указаны в паспорте изделия и монтажных чертежах, которые предоставляются по запросу. Установка пневмораспределителя 5РМ 213-83-0 требует применения штатных уплотнительных колец и затяжки крепежа с рекомендованным моментом.

Примеры заказа

Модель Пневмораспределитель 5РМ 213-83-0 — базовое исполнение устройства с двухсторонним пневмоуправлением для монтажа по ISO 5599-1.

Модель Пневмораспределитель 5РМ 213-83-0 / ДУ16 Р0,63 — уточнённое обозначение с указанием условного прохода и рабочего давления.

Модель 5РМ 213-83-0 с ремкомплектом РК-5РМ — заказ устройства вместе с комплектом запасных уплотнений для оперативного обслуживания.

Адаптация к российским условиям

Конструкция пневмораспределителя 5РМ 213-83-0 адаптирована для работы в типичных российских условиях. Он устойчив к колебаниям температуры в неотапливаемых цехах, совместим с отечественными маслами, применяемыми в пневмосистемах, и рассчитан на работу при возможных перепадах давления в магистрали. Устройство успешно эксплуатируется на промышленных предприятиях по всей территории РФ и стран СНГ, от объектов ЖКХ до крупных заводов.

Работа в экстремальных условиях

Пневмораспределитель 5РМ 213-83-0 после дополнительной адаптации (например, применения морозостойких уплотнений) может функционировать в расширенном температурном диапазоне. Его герметичная конструкция и коррозионностойкие материалы позволяют работать в средах с повышенной влажностью или запылённостью. Простота конструкции обеспечивает возможность проведения базовой диагностики и замены уплотнений даже в полевых или цеховых условиях без сложного оборудования, что критически важно для минимизации простоев.

При условии подачи чистого, сухого газа (например, азота) вместо воздуха в качестве рабочей среды и управляющего сигнала, его герметичная конструкция и отсутствие электрических компонентов обеспечили бы надёжную работу в вакууме и при экстремальных перепадах температур. Конечно, ему потребовался бы термостатирующий кожух, но сам принцип действия остался бы неизменным — доказательство продуманности и запаса прочности этой конструкции.

Часто задаваемые вопросы

Какой тип управления у пневмораспределителя 5РМ 213-83-0?
Модель 5РМ 213-83-0 оснащена двухсторонним пневматическим управлением. Переключение позиций золотника осуществляется подачей сжатого воздуха на соответствующий управляющий порт, что делает устройство взрывобезопасным и пригодным для чисто пневматических систем.

Какое давление и расход воздуха он поддерживает?
Пневмораспределитель 5РМ 213-83-0 рассчитан на номинальное рабочее давление до 0,63 МПа (6,3 бара). Его пропускная способность Kv составляет 2,8 м³/ч, что позволяет эффективно управлять большинством типовых пневмоцилиндров среднего размера.

Какой тип присоединения используется?
Для монтажа используется стыковая поверхность, соответствующая международному стандарту ISO 5599-1 (распространённый стандарт для монтажных плит пневмораспределителей). Это упрощает интеграцию в существующие системы.

Как осуществляется доставка пневмораспределителя 5РМ 213-83-0?
Доставка заказов осуществляется транспортными компаниями по всей территории России и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Сроки и стоимость доставки уточняйте у менеджера при оформлении заказа.

Почему выбирают «Гидромаш»

Выбирая пневмораспределитель 5РМ 213-83-0 от официального поставщика, вы получаете оригинальное оборудование с гарантией производителя 12 месяцев. Наша компания организует оперативную доставку по России и странам СНГ. Купить надёжный пневмораспределитель 5РМ 213-83-0 по конкурентоспособной цене, а также получить квалифицированную техническую консультацию вы можете, связавшись с нашими менеджерами. Всегда в приоритете — качественная продукция бренда Гидромаш.
