Пневмораспределители 5РМ

Пневмораспределители 5РМ: надежные решения для управления пневмосистемами

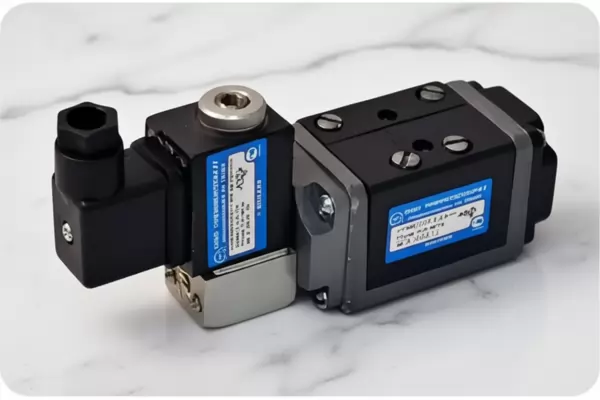

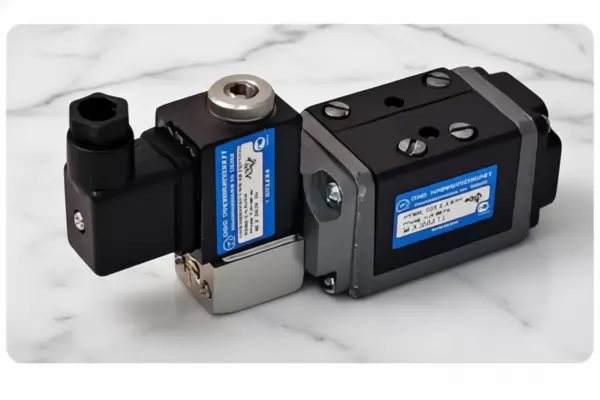

Пневмораспределители серии 5РМ от производителя Гидромаш — это высокоточное и долговечное оборудование, предназначенное для управления потоками сжатого воздуха в различных промышленных и автоматизированных системах. Модели серии 5РМ, такие как 5РМ 233-72-0-1-А220, 5РМ 233-73-0-1-Д24, 5РМ 233-72-0-1-А110 и другие, разработаны с учетом требований современного машиностроения, обеспечивая стабильную работу даже в сложных условиях.

Серия 5РМ представлена моделями с разными условными проходами (10 мм и 16 мм), различными присоединительными размерами и электромагнитными приводами. Это делает их универсальными для монтажа на линиях автоматизации, в робототехнике, сборочных системах и пневмоустройств управления станками.

Назначение и применение пневмораспределителей 5РМ

Пневмораспределители 5РМ предназначены для коммутации потоков рабочей среды — сжатого воздуха — в пневматических приводах. Они обеспечивают быстрое и точное переключение режимов цилиндров, клапанов и других исполнительных механизмов. Благодаря высокой скорости срабатывания (не более 0,1 с при давлении 0,4 МПа), серии 5РМ эффективно работают в системах с требованиями к быстродействию.

Распределители применяются в металлургии, химической промышленности, на предприятиях пищевой переработки, в упаковочном и деревообрабатывающем оборудовании. Монтаж возможен как поодиночно, так и в батарейной сборке с использованием монтажных плит серии 5РМ-...-2. Особенностью является совместимость с концевыми плитами для подвода воздуха к блоку до 6 распределителей.

Габаритные размеры, вес и код ТН ВЭД

Пневмораспределители 5РМ отличаются компактными габаритами и небольшим весом. Ниже представлена таблица с диапазонами характеристик.

Технические характеристики пневмораспределителей 5РМ

Технические параметры всех моделей серии 5РМ строго соответствуют ГОСТам и требованиям промышленной безопасности. Ниже — обновленная и структурированная таблица с ключевыми параметрами.

Принцип работы пневмораспределителей 5РМ

Пневмораспределители 5РМ работают по принципу электромагнитного управления. При подаче напряжения на катушку якорь перемещается, изменяя положение золотника и переключая направление потока воздуха. Модели серии 5РМ являются пятилинейными четырёхпозиционными (5/4) или 5/3 в зависимости от исполнения. Они обеспечивают точное и быстрое переключение между рабочими и выхлопными каналами, что позволяет управлять двусторонним действием пневмоцилиндров.

Температурный режим и срок службы

Рабочий диапазон температур пневмораспределителей 5РМ — от -20°C до +50°C, что позволяет эксплуатировать их в неотапливаемых помещениях и на открытых производственных площадках. Средний срок службы — не менее 5 лет при соблюдении условий эксплуатации, а количество циклов переключения превышает 10 миллионов, что подтверждает высокую надёжность серии 5РМ.

Монтажные плиты и условия установки

Для удобства монтажа пневмораспределителей 5РМ используются три типа плит:
— 5РМ-6-…-1: с боковыми отверстиями для трубных соединений;
— 5РМ-6-…-2: для батарейной установки (выходы назад), требует концевые плиты;
— 5РМ-6-…-4: с нижними подключениями.

Концевые плиты для батарейного монтажа имеют условный проход 6 мм и резьбовое соединение К1/4" или К3/8". Комплект включает плиту 5РМ-6-233-00-013 и 5РМ-6-233-00-100, что позволяет собрать блок до 6 распределителей.

Где применяются пневмораспределители 5РМ?

Серия 5РМ активно используется:
— в системах автоматизации промышленных линий;
— на оборудовании для упаковки и фасовки;
— в станках с ЧПУ и робототехнических комплексах;
— в пневмоприводах ворот, заслонок и клапанов;
— в испытательных стендах и системах контроля.

Благодаря надёжной конструкции и высокой производительности, серии 5РМ 233-72-0-1-А220, 5РМ 233-73-0-1-Д24 и другие востребованы на предприятиях по всей России.

Часто встречающиеся неисправности и запчасти

Наиболее уязвимыми элементами в пневмораспределителях 5РМ являются:
— катушка электромагнита;
— уплотнительные кольца золотника;
— якорь и пружины возвратного механизма.

Ремкомплекты включают:
— набор уплотнений;
— золотник в сборке;
— пружины;
— фильтрующий элемент (если установлен).
Ремонт рекомендуется проводить с использованием оригинальных запчастей от Гидромаш.

Примеры заказа

— 5РМ 233-72-0-1-А220 с питанием 220 В переменного тока, присоединение К3/8", на монтажной плите 5РМ-6-…-1;
— 5РМ 233-73-0-1-Д24 на 24 В постоянного тока, с плитой 5РМ-6-…-2 и комплектом концевых плит для батареи из 4 шт.

Условное обозначение и расшифровка

Обозначение: 5РМ 233-72-0-1-А220
Расшифровка:
— 5РМ — пятилинейный распределитель с мембранным золотником;
— 233 — индекс серии;
— 72 — условный проход 10 мм, тип присоединения;
— 0 — вид управления (пневмоэлектрический);
— 1 — тип монтажа;
— А220 — напряжение питания 220 В переменного тока.

Габаритные и присоединительные размеры

Размеры соответствуют стандарту и указаны в спецификациях для 5РМ 233-72 и 5РМ 233-73. Точные чертежи доступны по запросу через форму заказа.

Шутка про пневмораспределители 5РМ

— Почему инженер не сомневался в качестве пневмораспределителя?
— Потому что у него был 5РМ — пять раз проверил, Моментально работает!

Часто задаваемые вопросы

Ниже — ответы на актуальные вопросы от клиентов из России.

Доставка и поставки от Гидромаш

Пневмораспределители 5РМ производства Гидромаш поставляются напрямую со склада в Екатеринбурге. Оперативная доставка осуществляется в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города РФ транспортными компаниями или курьерской службой. Для заказа нажмите на ссылку или свяжитесь с нами в разделе Контакты.
