| Диаметр, Ду | 10 |
| Расход | 1,9 м³/ч |
| Давление, Мпа | 0,63 |
| Вес, кг | 1,4 |

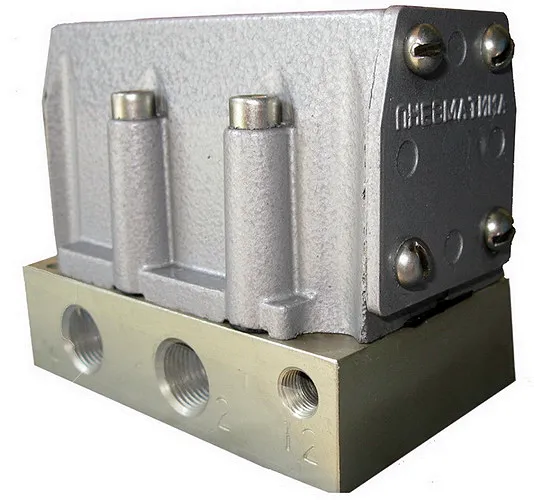

Пневмораспределитель 5РМ 213-72-0 — это двухпозиционный золотниковый аппарат с пневматическим управлением и пружинным возвратом, предназначенный для дистанционного распределения потоков сжатого воздуха в промышленных пневмосистемах. Устройство обеспечивает высокую скорость переключения и стабильную работу при номинальном давлении до 0,63 МПа. Купить пневмораспределитель 5РМ 213-72-0 — значит получить надежный компонент для автоматизации процессов в машиностроении и других отраслях.
Пневмораспределитель 5РМ 213-72-0 — ключевой элемент управления в современных пневматических системах. Его основное назначение — оперативное и точное переключение направления потока рабочей среды (сжатого воздуха) между линиями питания и исполнительными механизмами — цилиндрами, пневмомоторами, захватами. Этот конкретный пневмораспределитель 5РМ 213-72-0 относится к классическим двухпозиционным устройствам с пятью рабочими линиями (5/2) и пружинным возвратом золотника в исходное состояние после снятия управляющего сигнала.
По сравнению с электромагнитными аналогами, пневмораспределитель 5РМ 213-72-0 с прямым пневмоуправлением отличается повышенной взрывобезопасностью и устойчивостью к помехам, что критически важно для горнодобывающей, химической и нефтегазовой промышленности. Его конструкция, соответствующая международному стандарту ISO 5599-1 по стыковочным поверхностям, обеспечивает простоту монтажа и замены. Высокая пропускная способность (Kv=1,9 м3/час) позволяет эффективно управлять устройствами со значительным расходом воздуха. Заказать пневмораспределитель 5РМ 213-72-0 целесообразно для модернизации или сборки новых пневмоконтуров, требующих безотказной работы в интенсивном режиме.
Ключевая особенность модели — одностороннее пневматическое управление. Для активации на управляющий порт подается сжатый воздух, который перемещает золотник, коммутируя основные потоки. При снятии давления золотник под действием возвратной пружины мгновенно возвращается в исходное положение. Это гарантирует безопасность: при аварийном отключении питания или разрыве управляющей линии система автоматически переходит в нейтральное или исходное состояние. Таким образом, цена на пневмораспределитель 5РМ 213-72-0 оправдана его надежностью и функциональностью.
Если шланг пылесоса — это диктатор, засасывающий всё подряд, то пневмораспределитель 5РМ 213-72-0 — это дирижёр оркестра, который не просто пропускает воздух, а четко командует, куда, когда и с какой силой ему дуть. Одним движением он направляет энергию сжатого воздуха на открытие захвата, продвижение штока или поворот механизма, превращая хаотичный поток в упорядоченное технологическое действие.
| Характеристика | Значение для модели 5РМ 213-72-0 |
|---|---|
| Тип распределителя и управление | 5/2, двухпозиционный, с односторонним пневмоуправлением и пружинным возвратом |
| Условный проход, Dy | 10 мм |
| Тип присоединения (основные линии) | Резьбовое, К 3/8" |
| Номинальное рабочее давление | 0,63 МПа (6,3 бар) |
| Пропускная способность, Kv | 1,9 м³/час |
| Максимальная частота включений | 4,16 Гц (≈250 циклов в минуту) |
| Объемная утечка (внутренняя) | До 500 см³/мин |
| Требования к рабочей среде | Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433, с распыленным маслом |
| Масса | 1,4 кг |
| Материал корпуса | Алюминиевый сплав |
| Материал уплотнений | Маслобензостойкая резина (NBR) |
Работа пневмораспределителя 5РМ 213-72-0 основана на осевом перемещении золотника (плунжера) внутри прецизионно обработанного корпуса. В исходном состоянии, когда на управляющий порт (пилот) не подается давление, возвратная пружина удерживает золотник в одном из крайних положений. В этом состоянии входная линия давления (P) соединена с одной рабочей линией (например, A), а вторая рабочая линия (B) соединена с линией выхлопа (R или S). Это позволяет, к примеру, удерживать шток пневмоцилиндра в выдвинутом положении.
При подаче сжатого воздуха на управляющий порт создается усилие, превышающее сопротивление пружины. Золотник смещается, перекрывая старые каналы и открывая новые. Теперь линия P соединяется с линией B, а линия A — с противоположной линией выхлопа. Происходит переключение потока, что приводит, например, к втягиванию штока цилиндра. Давление и расход на выходе напрямую зависят от входных параметров системы, но сам пневмораспределитель 5РМ 213-72-0 обеспечивает минимальное сопротивление потоку благодаря оптимизированной гидравлике каналов.
Внутри корпуса критически важную роль играют уплотнительные кольца и манжеты на золотнике, обеспечивающие герметичность между полостями под разным давлением. Качество их исполнения и материала определяет уровень внутренних утечек (не более 500 см³/мин для данной модели) и общий ресурс. При эксплуатации необходимо следить, чтобы в воздухе не было избыточной влаги и абразивных частиц, которые ускоряют износ этих уплотнений и посадочных поверхностей золотника.
Самая распространенная ошибка при установке пневмораспределителя 5РМ 213-72-0 — пренебрежение установкой или некачественная затяжка уплотнительных шайб (шайб-колец) под резьбовые фитинги на монтажной плите. Кажется, что соединение и так держит, но микроподсос воздуха или едва заметная утечка со временем приводят к падению давления в системе, «залипанию» золотника и сбоям в работе всего технологического цикла. Всегда используйте рекомендуемый тип уплотнения (например, конусное уплотнение под резьбу К) и динамометрический ключ.
Пневмораспределитель 5РМ 213-72-0 рассчитан на работу с окружающей и рабочей средой в диапазоне от +5°C до +50°C. Работа при более низких температурах может привести к замерзанию конденсата в каналах и заклиниванию золотника, а превышение верхнего порога ускоряет старение резиновых уплотнений и снижает вязкость масла в смазываемом воздухе. Именно качество масляного тумана напрямую влияет на ресурс: недостаток смазки ведет к сухому трению и повышенному износу золотника и уплотнений.
При соблюдении требований к чистоте и влажности воздуха, а также при регулярной подаче распыленного масла, ресурс до первого капитального ремонта пневмораспределителя 5РМ 213-72-0 составляет не менее 5–7 миллионов циклов. Срок календарной службы в нормальных промышленных условиях легко превышает 5–8 лет. Чтобы продлить этот срок, необходимо обеспечить качественную подготовку воздуха: установить после компрессора фильтр-влагоотделитель и лубрикатор, дозирующий масло.
Универсальность и надежность делают пневмораспределитель 5РМ 213-72-0 востребованным в самых разных отраслях. В машиностроении и автомобильной промышленности он управляет зажимными патронами, подающими механизмами, дверцами защитных ограждений и манипуляторами сборочных линий. В горнодобывающей промышленности и нефтегазовой отрасли, где запрещено использование электрооборудования во взрывоопасных зонах, эти пневмораспределители управляют заслонками, клапанами и аварийными остановками.
В металлообработке и деревообработке аппарат применяется в системах пневмоприжимов, сдува стружки и переключения инструмента. Химическая и текстильная промышленность используют его для управления дозаторами и направляющими в агрессивных средах, где пневматика предпочтительнее. В строительстве он может быть частью управления виброплитами или компрессорным оборудованием, а в ЖКХ — использоваться в системах управления задвижками или очистными сооружениями. Таким образом, купить пневмораспределитель 5РМ 213-72-0 — это решение для большого спектра технологических задач.
В эпоху Industry 4.0 и IoT пневмораспределитель 5РМ 213-72-0 не остаётся аутсайдером. Его можно интегрировать в сети с ПЛК (программируемыми логическими контроллерами) через пневмоэлектрические преобразователи или интеллектуальные клапанные острова. Это позволяет удаленно задавать программы, мониторировать количество циклов в реальном времени и получать данные для предиктивной диагностики. Например, рост времени переключения может сигнализировать о износе уплотнений, что позволяет запланировать замену до выхода из строя. При работе с коботами (коллаборативными роботами) данные с датчиков обратной связи от такого распределителя помогают обеспечить точность и безопасность совместных операций человека и машины.
Для продления срока службы пневмораспределителя 5РМ 213-72-0 необходимо соблюдать простые правила. Регулярно проверяйте состояние фильтра-влагоотделителя и уровень масла в лубрикаторе. Визуальный осмотр на предмет внешних загрязнений и прослушивание на наличие шипения (признак утечки) должны войти в ежесменный регламент. Быстрее всего изнашиваются резиновые уплотнительные кольца на золотнике и уплотнения штоков. При снижении быстродействия или появлении повышенных утечек требуется разборка, промывка каналов и замена этих элементов.
Капитальный ремонт, помимо замены уплотнений, может включать притирку или замену золотника и корпуса в сборе, если на рабочих поверхностях появились задиры. Все работы должны проводиться в чистом помещении с использованием специальных монтажных приспособлений, чтобы не повредить прецизионные пары.
Для оперативного восстановления работоспособности пневмораспределителя 5РМ 213-72-0 рекомендуется иметь ремонтный комплект (ЗИП). В его состав, как правило, входят самые быстроизнашивающиеся детали: комплект уплотнительных колец и манжет для золотника (изготовленных из NBR), уплотнительные шайбы для присоединительных портов, возвратная пружина. В некоторых случаях в комплект могут входить и крепежные элементы (винты монтажной плиты). Заказать оригинальный ремкомплект для пневмораспределителя 5РМ 213-72-0 можно отдельно, что экономит время на поиск аналогов и гарантирует соответствие всем геометрическим и материалным требованиям.
На рынке представлены различные исполнения, которые могут рассматриваться как функциональные аналоги или альтернативы в зависимости от требуемых параметров:
1. Пневмораспределитель 5/2 с двухсторонним электропневмоприводом – для управления электрическим сигналом от ПЛК.
2. Пневмораспределитель 5/3 с закрытыми в нейтрали всеми каналами – для фиксации исполнительного механизма в среднем положении.
3. Модель с увеличенным условным проходом Dy15 или Dy20 – для систем с повышенным расходом воздуха.
4. Пневмораспределитель с ручным дублером или механическим приводом – для аварийного ручного управления.
5. Исполнение из нержавеющей стали с фторкаучуковыми уплотнениями – для работы в агрессивных средах или на пищевом производстве.
Код модели 5РМ 213-72-0 формируется по внутренней системе производителя и несет следующую информацию:
| Элемент кода | Значение |
|---|---|
| 5РМ | Серия пятилинейных пневматических распределителей (золотниковых). |
| 2 | Условный проход: Dy=10 мм. |
| 1 | Исполнение по типу управления: пневматическое одностороннее. |
| 3 | Конструктивное исполнение и материал корпуса (алюминиевый сплав). |
| 72 | Тип и геометрия монтажного интерфейса (по ISO 5599-1). |
| 0 | Вариант исполнения возвратного механизма (пружинный возврат). |
Инвестиции в качественный пневмораспределитель 5РМ 213-72-0 — это прямая экономия. Его надежность снижает незапланированные простои дорогостоящего оборудования на конвейере. Оптимизированная гидравлика каналов минимизирует потери давления, что уменьшает энергопотребление компрессора. Высокий ресурс в миллионы циклов отодвигает затраты на замену и сопутствующий простой. В итоге, применение этого компонента ведет к улучшению общей эффективности (OEE) оборудования и положительно влияет на показатель ROI (окупаемость инвестиций) для всего автоматизированного участка.

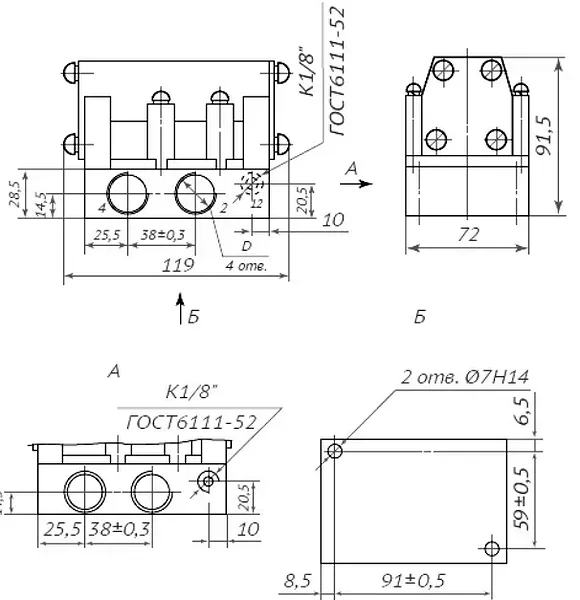

Корпус пневмораспределителя 5РМ 213-72-0 выполнен в виде моноблока с интегрированной монтажной плитой стандарта ISO 5599-1 формы 1. Это позволяет устанавливать его на стандартные коллекторы (шины) или непосредственно на машину с помощью четырех крепежных винтов. Основные присоединительные порты для трубопроводов (P-вход, A и B — рабочие, R и S — выхлоп) имеют резьбу типа К (коническая) 3/8 дюйма, что обеспечивает надежное металл-по-металлу уплотнение.
Точные габаритные размеры — общая длина, ширина и высота — должны уточняться по официальным чертежам производителя. Однако, благодаря стандартизации интерфейса, такой пневмораспределитель 5РМ 213-72-0 легко заменяется на аналогичные модели других серий без переделки посадочного места, что критически важно для минимизации времени ремонта.
Пневмораспределитель 5РМ 213-72-0 — стандартное исполнение с пневмоприводом, пружинным возвратом и резьбой К 3/8".
Пневмораспределитель 5РМ 213-72-0 с комплектом крепежа для монтажа на коллектор — готовое решение для сборки распределительной секции.
Пневмораспределитель 5РМ 213-72-0 с ремкомплектом уплотнений — для обслуживающих служб, стремящихся сократить время восстановления.
Пневмораспределитель 5РМ 213-72-0 от Гидромаш адаптирован под реалии российского производства. Он стабильно работает с отечественными индустриальными маслами, соответствующими ГОСТ 17479, и выдерживает типичные для РФ перепады температуры в цехах. Конструкция устойчива к незначительным колебаниям давления в магистрали, характерным для некоторых промышленных сетей. Устройство полностью готово к эксплуатации на объектах ЖКХ и в промышленности по всей территории России и стран СНГ.
Для работы при температурах ниже +5°C или в неотапливаемых помещениях требуется специальная подготовка: использование осушителей сжатого воздуха для предотвращения образования конденсата и морозостойких масел в лубрикаторе. Пневмораспределитель 5РМ 213-72-0 совместим с широким спектром отечественных рабочих жидкостей для воздушных систем (ВМГЗ, И-20А и др.) по ГОСТ. При необходимости, основные операции диагностики (проверка утечек, переключение) и даже замена уплотнений могут быть выполнены силами персонала в полевых условиях при наличии чистого инструмента и ремкомплекта.
Хоть основное назначение пневмораспределителя 5РМ 213-72-0 — земные цеха, его принцип действия теоретически позволяет ему работать и в условиях низкого давления, например, в герметизированных модулях на Марсе или Луне. Ключевые условия: наличие подачи чистого газа (азота, CO2) вместо воздуха и поддержание температуры в заданном диапазоне. В условиях марсианского холода или лунного вакуума его пришлось бы поместить в термостатируемый отсек. Впрочем, этот мысленный эксперимент лишь подчеркивает надежность и фундаментальность конструкции — там, где нужна безотказная механика, такой распределитель мог бы найти применение.
Какой срок доставки пневмораспределителя 5РМ 213-72-0 в мой город?
Мы осуществляем доставку по всей России и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Срок зависит от удаленности. При отгрузке со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани или Ростове-на-Дону сроки минимальны.
Какой тип масла нужно использовать для смазки воздуха?
Рекомендуется использовать индустриальные масла вязкостью 10-35 мм²/с при 50°C (например, И-20А, И-Г-А 46), распыляемые через лубрикатор из расчета 1-2 капли на 1 м³ воздуха. Масло должно быть совместимо с материалом уплотнений (NBR).
Можно ли использовать распределитель для работы с другими газами, кроме воздуха?
Да, при условии, что газ чистый, неагрессивен по отношению к материалам уплотнений (NBR) и содержит распыленную смазку. Перед применением необходима консультация со специалистом.
Что входит в гарантию на пневмораспределитель 5РМ 213-72-0?
Гарантия от производителя составляет 12 месяцев с момента отгрузки. Она покрывает дефекты материалов и изготовления при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации, изложенных в технической документации.
Чтобы купить надежный пневмораспределитель 5РМ 213-72-0 по оптимальной цене, обращайтесь к официальному поставщику — компании Гидромаш. Мы предлагаем оригинальное оборудование с полной гарантией 12 месяцев. Наши ключевые преимущества — наличие и возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Вы можете заказать пневмораспределитель 5РМ 213-72-0 с оперативной доставкой в любой город России и страны СНГ. Все вопросы по подбору, цене и наличию готовы оперативно решить наши технические специалисты.
