| Давление, Мпа | 0,63 |
| Вес, кг | 1,1 |

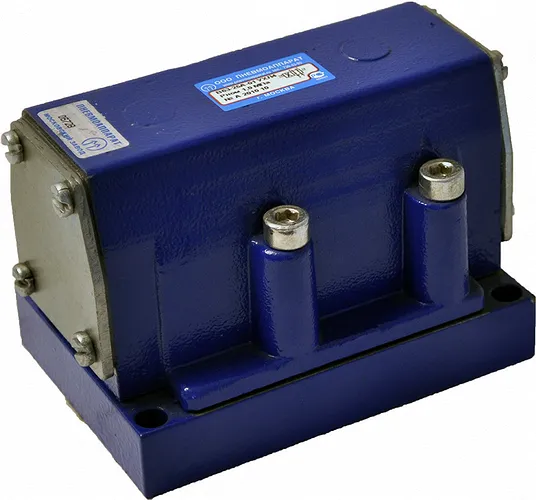

Пневмораспределитель 5РМ 212-83-0 — это надежный двухпозиционный распределительный элемент для систем промышленной пневмоавтоматики. Предназначен для коммутации потоков очищенного сжатого воздуха под давлением до 0,63 МПа в стационарных и мобильных установках.
Пневмораспределитель 5РМ 212-83-0 серии Гидромаш является ключевым исполнительным элементом в современных пневматических схемах. Его основное назначение — по сигналу от системы управления (пневмоуправления) перенаправлять поток рабочей среды (сжатого воздуха) между каналами пневмосети для приведения в действие пневмоцилиндров, мембранных приводов, поворотных устройств и другого пневмооборудования.
Данная модель представляет собой двухпозиционный пневмораспределитель 5РМ 212-83-0 с двухсторонним пневматическим управлением. Это означает, что золотник устройства изменяет свое положение под действием давления воздуха в одном из двух пилотных каналов, обеспечивая надежное и быстрое переключение даже в условиях вибрации. По сравнению с электромагнитными аналогами, такой пневмораспределитель с воздушным управлением менее чувствителен к перепадам напряжения и идеально подходит для взрывоопасных сред.
Ключевыми техническими особенностями данной модификации являются компактность интерфейса, соответствующего стандарту ISO 5599-1, номинальное рабочее давление 0,63 МПа (6,3 бар) и высокая пропускная способность (Kv=2,8 м³/ч), обеспечивающая быстрый отклик пневмосистемы. Этот пневмораспределитель 5РМ 212-83-0 специально предназначен для работы на сжатом воздухе, что определяет его широкое распространение в отраслях, где исключено применение искрообразующих элементов.
Этот пневмораспределитель 5РМ 212-83-0 похож на опытного диспетчера на многополосной дороге: он никогда не теряется в условиях интенсивного «трафика» сжатого воздуха, чётко и мгновенно переключает потоки, обеспечивая порядок и предсказуемость в сложной логистике вашей пневмосистемы.
| Характеристика | Значение |
|---|---|
| Тип распределителя | Двухпозиционный, золотниковый |
| Способ управления | Двухстороннее пневмоуправление |
| Номинальное рабочее давление, МПа (бар) | 0,63 (6,3) |
| Рабочая среда | Очищенный сжатый воздух (не грубее 10 класса по ГОСТ 17433) |
| Пропускная способность, Kv, м³/ч | 2,8 |
| Максимальная частота включений, 1/с | 4,16 |
| Температура окружающей среды, °C | от -10 до +80 |
| Тип присоединения | Плита по ISO 5599-1 |
| Масса, кг | 1,1 |
Принцип работы пневмораспределителя 5РМ 212-83-0 основан на перемещении управляемого золотника внутри корпуса устройства. В исходном положении золотник под действием возвратной пружины или управляющего давления занимает одну из двух фиксированных позиций, соединяя определённые каналы (например, давление – полость A, полость B – слив). При подаче управляющего сигнала (сжатого воздуха) на соответствующий пилотный порт золотник перемещается, перекрывая старые каналы и открывая новые (давление – полость B, полость A – слив).
Использование именно сжатого воздуха в качестве управляющей среды обеспечивает высокое быстродействие и силовой эффект переключения, что критично для работы с большими расходами или в условиях загрязнения. Надёжность работы данного пневмораспределителя с пневмоуправлением напрямую зависит от качества поступающей рабочей среды: он требует наличия в воздухе определённой концентрации распыленной масляной аэрозоли для смазки трущихся пар.
Эксплуатация требует контроля за чистотой воздуха и исправностью фильтров-влагоотделителей. При отсутствии масла в среде ресурс устройства резко снижается. Монтаж должен производиться с учётом направления стрелок на корпусе, указывающих поток.
Самая частая ошибка при установке пневмораспределителя 5РМ 212-83-0 — игнорирование необходимости предварительной продувки подводящих трубопроводов. Мелкая стружка, песок или окалина, попавшие в золотниковую пару при первом же включении, могут привести к заклиниванию и выходу из строя. Всегда монтируйте распределитель с установленными перед ним фильтрами тонкой очистки.
Пневмораспределитель 5РМ 212-83-0 рассчитан на работу в диапазоне температур окружающей среды от -10°С до +80°С. При отрицательных температурах особое внимание следует уделять отсутствию конденсата в системе, который может замерзнуть и заблокировать золотник. Температура подаваемого сжатого воздуха также должна укладываться в этот диапазон.
Срок службы устройства напрямую зависит от соблюдения требований к качеству рабочей среды и условий эксплуатации. При использовании воздуха, очищенного не грубее 10 класса по ГОСТ 17433, и содержании распыленного масла (1-2 капли на 1 м³), ресурс основных трущихся пар (золотник-гильза) может достигать нескольких миллионов циклов. Основными факторами, сокращающими ресурс, являются абразивные частицы, вода и недостаток смазки.
Пневмораспределитель 5РМ 212-83-0 находит применение в самых разных отраслях промышленности благодаря своей надёжности и безопасности. В машиностроении и автомобильной промышленности он управляет захватами манипуляторов, зажимными патронами станков с ЧПУ, дверями промышленных печей. В горнодобывающей промышленности и нефтегазовой отрасли, где высок риск взрыва, пневмораспределители используются для управления задвижками, предохранительными клапанами и механизмами буровых установок. В металлообработке, деревообработке, текстильной и химической промышленности они приводят в действие прессы, ножницы, механизмы подачи и резки.
Не менее востребован этот пневморасределитель в строительстве (управление виброплитами, домкратами) и в ЖКХ для автоматизации систем водоподготовки, управления заслонками вентиляции и котельного оборудования.
Хотя пневмораспределитель 5РМ 212-83-0 — устройство пневмонического управления, он легко интегрируется в концепцию Industry 4.0. Через пневмоэлектрические преобразователи или клапаны с интегрированными датчиками положения его состояние может контролироваться ПЛК. Такой мониторинг позволяет внедрять предиктивную диагностику: анализируя время срабатывания и косвенные параметры, система может предсказать износ уплотнений или загрязнение, предотвращая незапланированные простои. Совместная работа с коботами требует быстрых и безопасных исполнительных механизмов, где пневмоуправление играет ключевую роль.
Правильное обслуживание пневмораспределителя 5РМ 212-83-0 — залог его длительной и безотказной работы. Основные мероприятия включают регулярную проверку и замену фильтрующих элементов в линии подачи воздуха, контроль уровня масла в лубрикаторе (маслораспылителе) и визуальный осмотр на предмет внешних утечек.
Первыми в процессе эксплуатации изнашиваются уплотнительные элементы (кольца, манжеты) золотника и штоков управления. При снижении быстродействия, появлении подтеканий или заедании при переключении необходима диагностика и, скорее всего, замена ремкомплекта.
Общий регламент предполагает периодическую разборку, промывку в чистой жидкости и замену всех уплотнений после выработки определенного количества циклов или при плановом ремонте оборудования.
Ремонтный комплект для пневмораспределителя 5РМ 212-83-0 включает быстроизнашиваемые детали, обеспечивающие герметичность и подвижность узлов. Как правило, в него входят:
- Комплект уплотнительных колец (O-ring) для золотника и штоков управления, выполненных из NBR или полиуретана.
- Возвратная пружина золотника.
- Уплотнительные прокладки для разъёмов корпуса и заглушек.
- Набор крепёжных винтов (при необходимости).
Оригинальные ЗИП можно заказать отдельно, что позволяет быстро восстановить работоспособность устройства без покупки нового.
По своим функциональным и присоединительным характеристикам пневмораспределитель 5РМ 212-83-0 может быть сопоставим с изделиями в корпусах по ISO 5599-1. К условным аналогам можно отнести:
1. Пневмораспределитель двухпозиционный 5/2, с пилотным пневмоуправлением, Kv ~3.0 м³/ч.
2. Пневмоклапан золотникового типа на давление 0,7 МПа с интерфейсом ISO.
3. Распределитель сжатого воздуха с частотой включений до 4 Гц.
4. Пневмораспределитель для невзрывоопасных сред с монтажом на суббазу.
5. Клапан распределительный пневматический с расходной характеристикой Cv ~2.5.
| Элемент кода | Расшифровка |
|---|---|
| 5РМ | Серия пневмораспределителей золотникового типа (5/2, 5/3) |
| 212 | Типоразмер интерфейса и пропускной способности |
| 83 | Исполнение по способу управления: двухстороннее пневмоуправление |
| 0 | Вариант (возможно, тип возвратного устройства или иная спецификация) |
Использование надежного оригинального пневмораспределителя 5РМ 212-83-0 напрямую влияет на экономические показатели производства. Вы получаете снижение простоев технологических линий за счёт высокой отказоустойчивости, экономию на ремонте благодаря долгому ресурсу, а также общее повышение окупаемости (ROI) пневмосистемы. Предсказуемость работы такого компонента позволяет точно планировать ТО и избегать дорогостоящих аварийных остановок.
Пневмораспределитель 5РМ 212-83-0 монтируется на стандартную монтажную плиту (суббазу), размеры стыковой поверхности которой строго соответствуют международному стандарту ISO 5599-1. Это обеспечивает универсальность установки и простоту замены. Основные присоединительные каналы (напор P, рабочие A/B и два слива R/S) расположены на нижней плоскости плиты в стандартной для данного типоразмера конфигурации.
Общие габариты устройства в сборе (распределитель на суббазе) составляют примерно 120 мм в длину, 80 мм в ширину и 90 мм в высоту. Такая компактность позволяет встраивать его в ограниченные пространства промышленных шкафов управления или непосредственно на оборудование.
Пневмораспределитель 5РМ 212-83-0 — базовое исполнение для систем с чистым воздухом.
Пневмораспределитель 5РМ 212-83-0 + Суббаза ISO — готовый узел для подключения.
Пневмораспределитель 5РМ 212-83-0 с ручным дублером — комплект для аварийного управления.
Пневмораспределитель 5РМ 212-83-0 от Гидромаш полностью адаптирован к реалиям промышленной эксплуатации в России и странах СНГ. Он совместим с отечественными смазочными материалами и маслами, применяемыми в компрессорной технике. Конструкция рассчитана на работу в широком диапазоне температур и устойчива к типичным колебаниям параметров сжатого воздуха на производственных объектах ЖКХ, машиностроения и других отраслей.
Конструкция пневмораспределителя 5РМ 212-83-0 предусматривает возможность эксплуатации в жёстких промышленных условиях. При обеспечении подачи осушенного воздуха и применении морозостойких масел он может функционировать при температурах до -20°С. Ключевым требованием является отсутствие конденсата в системе. Совместимость с широким спектром отечественных рабочих жидкостей по ГОСТ и простая модульная конструкция упрощают техническое обслуживание и диагностику даже в полевых или цеховых условиях силами персонала.
Инженерная мысль не знает границ! Теоретически, пневмораспределитель 5РМ 212-83-0 мог бы выполнять свои функции в условиях низкого давления, например, в герметичном отсеке лунной базы, управляя манипуляторами. Главное — обеспечить ему привычную среду: чистый газ (азот или другой) с давлением до 0,63 МПа и смазочным аэрозолем. Его пневматическое управление, независимое от электричества, стало бы плюсом в условиях космической радиации. Запас прочности, заложенный в этой модели, как раз и приближает её к «внеземным» стандартам надёжности.
Какое максимальное давление выдерживает пневмораспределитель 5РМ 212-83-0?
Номинальное рабочее давление составляет 0,63 МПа. Кратковременное максимальное может достигать 1,0 МПа, но такая эксплуатация сокращает ресурс и не рекомендуется.
Как организовать доставку пневмораспределителя в мой город?
Мы осуществляем оперативную доставку по всей России и странам СНГ. Заказывая пневмораспределитель 5РМ 212-83-0, Вы можете выбрать удобную транспортную компанию для отправки в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону или любой другой город. Доставляем в Беларусь, Казахстан, Армению, Азербайджан и другие страны СНГ.
Нужен ли специальный лубрикатор для этого распределителя?
Да, работа данного пневмораспределителя подразумевает наличие масляного тумана в воздухе (1-2 капли масла на 1 м³). Для этого в систему перед распределителем должен быть установлен лубрикатор (маслораспылитель), заправленный маслом вязкостью 10-35 мм²/c при 50°C.
Что входит в гарантию на изделие?
На оригинальный пневмораспределитель 5РМ 212-83-0 предоставляется гарантия 12 месяцев с момента отгрузки. Гарантия распространяется на отсутствие заводских дефектов материалов и изготовления при условии соблюдения правил эксплуатации, указанных в технической документации.
Выбирая пневмораспределитель 5РМ 212-83-0, вы приобретаете надежное оригинальное оборудование с официальной гарантией завода-изготовителя на 12 месяцев и технической поддержкой. Мы предлагаем возможность купить этот распределитель по конкурентной цене с возможностью быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наши логистические партнёры обеспечивают оперативную доставку оборудования в любой регион России, а также в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан и другие. Закажите качественный пневмораспределитель бренда Гидромаш и убедитесь в его надёжности на своём производстве!
