Перед вами Пневмораспределитель 4/2 5РМ 212-72-0 с двусторонним ПУ — схема 4/2, при двустороннем пневматическом управлении. На странице собраны сведения из обозначения изделия и рекомендации по подбору.

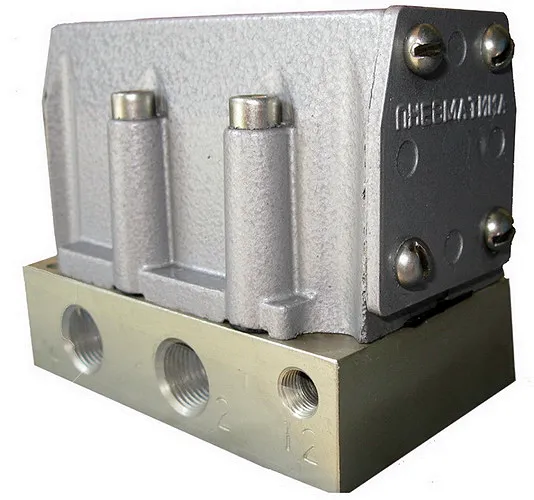

Пневмораспределитель 5РМ 212-72-0
Схема 4/2 — четыре линии и две позиции: питание, две рабочие линии и общий выхлоп. Рабочие линии переключаются между подачей воздуха и выхлопом, выхлоп при этом общий.
Прежде чем заказывать сверьте с вашей схемой следующие пункты:
Монтаж начинают с продувки линии и проверки маркировки портов. Воздух подготавливают фильтром и осушителем, смазку применяют только если она предусмотрена паспортом. После монтажа сверьте герметичность соединений и ход цилиндра на малой скорости.
Пневматическое управление (ПУ) переключает золотник давлением воздуха из управляющей линии. Для двустороннего исполнения у каждого положения своя управляющая линия. Это удобно в схемах без электрики.
Заказ позиции «Пневмораспределитель 4/2 5РМ 212-72-0 с двусторонним ПУ» начинается с сверки схемы, управления, Ду и присоединения. Соседние исполнения: Пневмораспределитель 4/2 5РМ 233-72-0-1ХХ с односторонним ЭМУ, Пневмораспределитель 4/2 5РМ 233-73-0-1ХХ с односторонним ЭМУ, Пневмораспределитель 4/2 5РМ 233-83-0-1ХХ с односторонним ЭМУ, Пневмораспределитель 4/2 5РМ 232-72-0-1ХХ с двусторонним ЭМУ. Для заказа укажите обозначение «Пневмораспределитель 4/2 5РМ 212-72-0 с двусторонним ПУ», количество и сведения о системе; наличие, цену и срок поставки уточняйте при обращении. Если нужного исполнения нет, подберём аналог по тем же параметрам.
Сверьте схему, тип управления, Ду, присоединение и напряжение катушки с вашей схемой и паспортом; в сомнении сообщите обозначение или фото шильдика.
Подбор аналога выполняем по обозначению, схеме и присоединению; напишите, что стоит на оборудовании.
Четыре линии и две позиции, выхлоп общий.
У каждого положения свой сигнал; без сигнала золотник, как правило, остаётся в последнем положении.
Описание
| Характеристика | Значение |
| Резьбовое присоединение 1 | К3/8 |
| Условный проход, Dy, мм | 10 |
| Давление номинальное (MPa) | 0,63 |
| Общая утечка из полостей распределителя, см3/мин | 500 |
| Базовая единица | шт |
| ТУ | У 00223800.032-2000 |
| Пропускная способность,Кv,м3/час | 1,9 |
| Масса (кг) | 1,4 |
| Максимальная частота включений, с | 1,0 |
 |
 |
