| Производимые модели | Давление, Мпа | Вес, кг | Диаметр, Ду | Цена | |
|---|---|---|---|---|---|
|
ПР03М11 - Пневмораспределитель ПР 03 М11 УХЛ4 | 1 | 0,09 | - | По запросу |
|
ПР03М12 - Пневмораспределитель ПР 03 М12 ,ПР 03 М13УХЛ4 | 1 | 0,13 | - | По запросу |
|
ПР03П1 - Пневмораспределитель ПР 03 П1 УХЛ4 | 1 | 0,12 | - | По запросу |
|
ПР03П2 - Пневмораспределитель ПР 03 П2 УХЛ4 | 0,63 | 0,12 | - | По запросу |
|
ПР03Р14 - Пневмораспределитель ПР 03 Р14 УХЛ4 | 1 | 0,12 | 2 | По запросу |
|
ПР03Р15 - Пневмораспределитель ПР 03 Р15 УХЛ4 | 0,63 | 0,13 | - | По запросу |
|
ПР03Ф - Пневмораспределитель ПР 03 Ф УХЛ4 | 0,63 | 0,17 | - | По запросу |
Пневмораспределители ПР 03 — это надежные компоненты пневматических систем, разработанные для точного управления направлением сжатого воздуха в зависимости от управляющих сигналов. Серия ПР 03 включает несколько модификаций: П-РО3 М11, П-РО3 М12, П-РО3 М13, П-РО3 Р14, П-РО3 Р15, П-РО3 Ф, П-РО confl Р1, П-РО3 П2. Каждая модель серии ПР 03 отличается типом привода, усилием управления и временем срабатывания, что позволяет подобрать оптимальное решение под конкретные задачи промышленной автоматизации.
Пневмораспределители ПР 03 предназначены для использования в пневмосистемах, где требуется быстрое и точное переключение потоков рабочей среды — в основном, сжатого воздуха. Устройства обеспечивают стабильную работу при номинальном давлении до 1,0 МПа, подходят для установки в системах управления станками, конвейерами, упаковочным и прессовым оборудованием. Благодаря малым габаритам и низкому усилию управления, ПР 03 легко интегрируется в компактные устройства.
Габаритные и массовые показатели моделей серии ПР 03 варьируются в зависимости от типа привода и исполнения. Ниже представлена таблица с техническими данными по массе и размерам.
| Модель | Условный проход, мм | Номинальное давление, МПа | Масса, кг, не более | Код ТН ВЭД |
|---|---|---|---|---|
| П-РО3 М11 | 2,5 | 1,0 | 0,09 | 8481.80.0000 |
| П-РО3 М12 | 2,5 | 1,0 | 0,13 | 8481.80.0000 |
| П-РО3 М13 | 2,5 | 1,0 | 0,14 | 8481.80.0000 |
| П-РО3 Р14 | 2,5 | 1,0 | 0,12 | 8481.80.0000 |
| П-РО3 Р15 | 2,5 | 1,0 | 0,13 | 8481.80.0000 |
| П-РО3 Ф | 2,5 | 1,0 | 0,17 | 8481.80.0000 |
| П-РО3 П1 | 2,5 | 1,0 | 0,12 | 8481.80.0000 |
| П-РО3 П2 | 2,5 | 1,0 | 0,12 | 8481.80.0000 |
Все модели пневмораспределителей ПР 03 соответствуют стандартам присоединительных размеров и могут устанавливаться без дополнительных переходников.
| Параметр | П-РО3 М11 | П-РО3 М12 | П-РО3 М13 | П-РО3 Р14 | П-РО3 Р15 | П-РО3 Ф | П-РО3 П1 | П-РО3 П2 |
|---|---|---|---|---|---|---|---|---|
| Условный проход, мм | 2,5 | |||||||
| Номинальное давление, МПа | 1,0 | |||||||
| Пропускная способность, Kv, м³/ч, не менее | 0,1 | |||||||
| Сила на органах управления, Н, не более | 20 | 15 | 15 | 8 | 12 | 25 | — | — |
| Масса, кг, не более | 0,09 | 0,13 | 0,14 | 0,12 | 0,13 | 0,17 | 0,12 | 0,12 |
| Время срабатывания, с, не более: | ||||||||
| — включение | — | — | — | — | — | — | 0,01 | 0,01 |
| — выключение | — | — | — | — | — | — | 0,01 | — |
| Максимальное число срабатываний, с⁻¹ | — | — | — | — | — | — | 20 | 20 |
| Минимальное давление управления, МПа | — | — | — | — | — | — | 0,14 | — |
Пневмораспределители ПР 03 работают по принципу переключения потоков сжатого воздуха при подаче управляющего сигнала. В зависимости от типа привода (ручной, механический, пневматический или электромагнитный) происходит перемещение золотника, который перенаправляет поток рабочей среды между входными и выходными каналами. Быстрое время срабатывания (до 0,01 с у моделей П-РО3 П1 и П-РО3 П2) обеспечивает высокую производительность в динамических системах. Все модификации серии ПР 03 выполнены с учетом требований к надежности и долговечности.
Пневмораспределители ПР 03 рассчитаны на эксплуатацию в условиях температуры от -20°C до +60°C. Срок службы — не менее 10 миллионов циклов переключения при соблюдении условий эксплуатации: чистота воздуха, отсутствие масла в избыточных количествах, стабильное давление до 1,0 МПа. Устройства устойчивы к механическим воздействиям и вибрациям, что делает их пригодными для использования в тяжелых промышленных условиях.
Модели серии ПР 03 находят применение в:
Каждая модель подходит для установки на оборудование, где важны точность, скорость и надежность регулируемых параметров: давление, пропускная способность, время отклика.

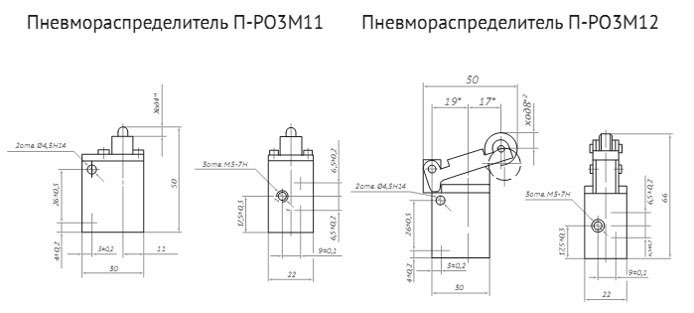

Рисунок 1: Схема пневмораспределителя ПР 03 М11. Вид со стороны подключения — лобовой. Диаметр условного прохода — 2,5 мм. Подключение — резьбовое.

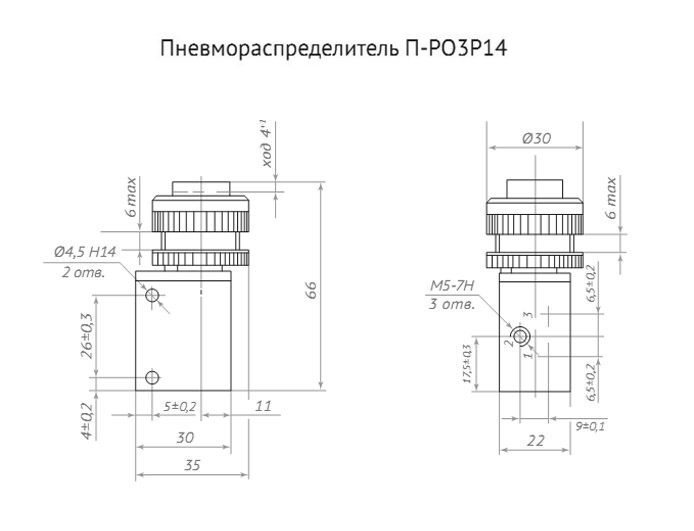

Рисунок 2: Габариты П-РО3 Р14. Модель с малым усилием управления (8 Н), подходит для ручного включения.

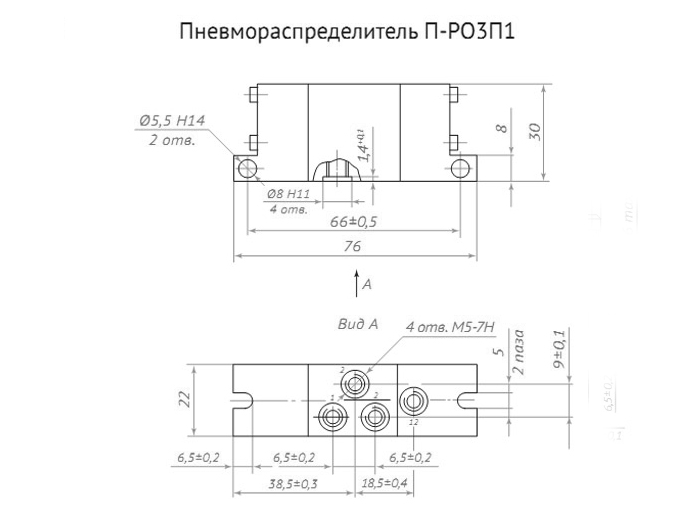

Рисунок 3: Присоединительные размеры П-РО3 П1 — быстродействующий пневмораспределитель с минимальным временем включения.
Расшифровка приведена по структуре обозначения серии. Нужного исполнения нет в наличии — подберём аналог по этим же параметрам.
Пример: П-РО3 М11 — где
П — пневмораспределитель,
Р — ручного или иного управления,
О3 — условный номер серии,
М11 — тип привода (механический, возвратная пружина).
Для оформления заявки укажите:
• Модель: П-РО3 П1
• Количество: 10 шт.
• Условие поставки: Доставка в Москва
• Контактное лицо: Иван Петров, тел. +7 (XXX) XXX-XX-XX
Вопрос: Как выбрать нужную модификацию серии ПР 03?
Ответ: Выбор зависит от типа привода: для ручного управления — П-РО3 Р14, для автоматического — П-РО3 П1 или П2. Обратите внимание на усилие управления и время срабатывания.
Вопрос: Какие сроки поставки пневмораспределителей ПР 03?
Ответ: Стандартные сроки — 2–5 дней. Зависит от наличия на складе Екатеринбурга и города доставки, включая Санкт-Петербург, Новосибирск, Казань.
Вопрос: Совместимы ли модели ПР 03 с европейским оборудованием?
Ответ: Да. Все модели имеют условный проход 2,5 мм и подходят для интеграции в системы с аналогичными параметрами.
Вопрос: В каких условиях эксплуатировать пневмораспределители ПР 03?
Ответ: Температура от -20°C до +60°C, давление до 1,0 МПа. Рекомендуется фильтровать воздух перед подачей.
Типовые запасные части для ПР 03:
| Деталь | Частота замены |
|---|---|
| Уплотнительные кольца | Высокая |
| Золотник | Средняя |
| Пружины возврата | Низкая |
| Корпус | Редко |
— Сколько инженеров нужно, чтобы поменять пневмораспределитель ПР 03?
— Ни одного — его и так никто не чинит, он работает 10 миллионов циклов!
Гидромаш — российский производитель, поставляющий пневмораспределители серии ПР 03 напрямую с завода в Екатеринбурге. Доставка осуществляется по всей России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города. Удобная форма заказа — оставьте заявку на сайте https://sd-tehno.ru/.
