ПР03П2 - Пневмораспределитель ПР 03 П2 УХЛ4

Пневмораспределитель ПР 03 П2 УХЛ4 (ПР03П2) – компактный пневматический распределитель с электромагнитным управлением, предназначенный для точного управления потоком сжатого воздуха в промышленных пневмосистемах. Устройство обеспечивает высокую скорость срабатывания и надежность при номинальном давлении до 1,0 МПа.

Описание и назначение

Пневмораспределитель ПР 03 П2 УХЛ4 представляет собой двухпозиционный распределитель с электромагнитным приводом, который используется для дистанционного управления пневматическими исполнительными механизмами. Устройство монтируется в линии управления и позволяет оперативно переключать направления потока воздуха, обеспечивая точность и скорость работы оборудования. Основные преимущества данной модели — малые габариты, низкая масса (всего 0,12 кг) и возможность работы в широком диапазоне давлений от 0,14 до 1,0 МПа. Пневмораспределитель ПР 03 П2 УХЛ4 совместим с воздухом, очищенным по ГОСТ 17433, и требует наличия масла в системе для смазки движущихся частей.

Этот пневмораспределитель является ключевым элементом в системах автоматизации, где требуется быстрое и точное переключение потоков. Он отличается от аналогов высокой частотой срабатывания (до 20 Гц) и минимальным временем включения (0,01 с), что критично для динамичных производственных процессов. Конструкция устройства рассчитана на длительную работу в условиях умеренного и холодного климата (исполнение УХЛ4), что делает его пригодным для использования в большинстве регионов России и стран СНГ.

Вес, габариты, код ТН ВЭД, ГОСТ

Пневмораспределитель: нервный узел производства

Если пневмосистема — это нервная система производства, то пневмораспределитель ПР 03 П2 УХЛ4 выступает в роли синапса, мгновенно передавая импульсы-команды к мышцам-исполнительным механизмам. Только без лишних эмоций и с чёткой логикой «вкл/выкл».

Технические характеристики

Принцип работы

Пневмораспределитель ПР 03 П2 УХЛ4 функционирует по принципу электромагнитного управления золотниковым механизмом. При подаче электрического сигнала на катушку электромагнита создается магнитное поле, которое перемещает якорь, связанный с золотником. Золотник, перемещаясь внутри корпуса, перекрывает одни каналы и открывает другие, тем самым направляя поток сжатого воздуха к нужному выходному порту.

Управляющее давление воздуха воздействует на торцы золотника, помогая его перемещению. Скорость срабатывания распределителя составляет не более 0,01 секунды, что обеспечивает быструю реакцию системы на управляющие команды. Важно, чтобы рабочая среда соответствовала требованиям по чистоте и влажности, так как загрязнения могут привести к заклиниванию золотника и нарушению герметичности.

При отключении электромагнита золотник возвращается в исходное положение под действием пружины или давления (в зависимости от конструкции). Это обеспечивает безопасность системы в случае потери управляющего сигнала.

Лайфхак: как продлить срок службы распределителя

Самая частая ошибка – монтаж пневмораспределителя ПР 03 П2 УХЛ4 без предварительной очистки подводящих трубопроводов. Даже мелкая стружка или окалина способны заклинить золотник. Перед установкой обязательно продуйте линии чистым сжатым воздухом, а при первой пусконаладке установите временный фильтр тонкой очистки непосредственно перед устройством.

Температурный режим и срок службы

Пневмораспределитель ПР 03 П2 УХЛ4 рассчитан на эксплуатацию в закрытых помещениях с искусственным климатом при температуре окружающей среды от +5°C до +40°C. Рабочая среда (сжатый воздух) должна иметь температуру в пределах от +5°C до +50°C. При работе в условиях низких температур необходимо использовать специальные масла, сохраняющие текучесть, и обеспечивать подогрев воздуха перед подачей в систему.

Качество воздуха напрямую влияет на ресурс устройства. При соблюдении требований по чистоте (не грубее 10 по ГОСТ 17433) и регулярной смазке (масло вязкостью 10-35 мм²/с) пневмораспределитель ПР 03 П2 УХЛ4 способен отработать несколько миллионов циклов переключения. Типовой срок службы при правильной эксплуатации составляет от 5 до 10 лет.

Область применения

Пневмораспределитель ПР 03 П2 УХЛ4 находит применение в различных отраслях промышленности: машиностроении (управление зажимными устройствами, подача инструмента), автомобильной промышленности (сборочные линии, испытательные стенды), горнодобывающей промышленности (управление пневмозадвижками), металлообработке (системы ЧПУ, позиционирование), деревообработке (пневмоприводы станков), химической промышленности (управление клапанами), текстильной промышленности (управление механизмами ткацких станков), строительстве (пневмоинструмент), ЖКХ (системы вентиляции и кондиционирования). В каждой из этих сфер распределитель обеспечивает точное и надежное переключение потоков воздуха, приводя в действие пневмоцилиндры, пневмомоторы и другие исполнительные устройства.

Современные технологии

Пневмораспределитель ПР 03 П2 УХЛ4 легко интегрируется в концепцию Industry 4.0. Благодаря электромагнитному управлению он может подключаться к ПЛК (программируемым логическим контроллерам) и участвовать в автоматизированных техпроцессах. Совместимость с IoT позволяет дистанционно мониторить состояние устройства (например, считать количество срабатываний) и прогнозировать необходимость обслуживания. При работе с коботами распределитель обеспечивает быстрые и точные пневматические действия, повышая гибкость производства.

Обслуживание и ремонт

Для долговечной работы пневмораспределителя ПР 03 П2 УХЛ4 рекомендуется регулярно проверять чистоту подаваемого воздуха и состояние фильтров. Раз в полгода необходимо визуально осматривать устройство на предмет внешних повреждений и утечек воздуха. При снижении быстродействия или появлении шумов при переключении следует выполнить ревизию золотниковой группы и уплотнений.

Первыми изнашиваются уплотнительные кольца и манжеты, подверженные постоянному трению и воздействию масла и влаги. Также со временем может потребоваться замена электромагнитной катушки или возвратной пружины. Для ремонта рекомендуется использовать оригинальные запасные части от производителя.

Ремкомплект или ЗИП

Стандартный ремонтный комплект для пневмораспределителя ПР 03 П2 УХЛ4 включает набор уплотнительных колец (РТИ) из маслостойкой резины, манжеты, пружину возврата золотника, а также крепежные элементы. При необходимости можно заказать отдельно электромагнитную катушку и золотник. Наличие ЗИП позволяет оперативно восстановить работоспособность устройства без длительного простоя оборудования.

Аналоги устройства

По характеристикам пневмораспределитель ПР 03 П2 УХЛ4 можно сопоставить с другими моделями: распределитель с условным проходом 3 мм, давлением до 1,0 МПа, соленоидным управлением; модель 5/2 с электромагнитным управлением, пропускной способностью 0,15 м³/ч; компактный распределитель с прямым управлением, давлением до 0,8 МПа; распределитель с ручным дублированием, для работы в условиях вибрации; модель с повышенной частотой срабатывания до 30 Гц и защитой от пыли и влаги.

Условное обозначение

Экономические выгоды

Использование пневмораспределителя ПР 03 П2 УХЛ4 снижает простои оборудования за счет высокой надежности и быстрого срабатывания. Устройство экономит энергию благодаря низкому энергопотреблению электромагнита. За счет длительного ресурса (миллионы циклов) уменьшаются затраты на частую замену. Внедрение распределителя в автоматизированные линии повышает общую эффективность производства и окупаемость (ROI) за счет увеличения выпуска продукции.

Изображения

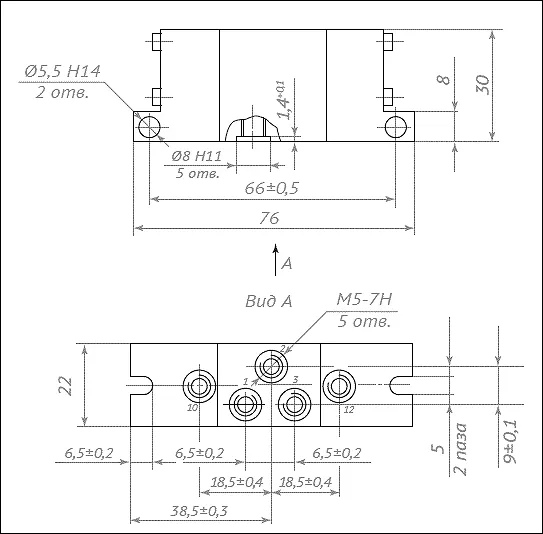

Габаритные и присоединительные размеры

Пневмораспределитель ПР 03 П2 УХЛ4 имеет компактные габариты, что позволяет устанавливать его в ограниченном пространстве. Точные размеры (длина, ширина, высота) указаны в паспорте изделия. Присоединение к трубопроводам осуществляется через резьбовые порты (тип резьбы уточняйте у менеджера). Для монтажа рекомендуется использовать гибкие подводки, чтобы исключить механические напряжения на корпус.

Примеры заказа

Модель ПР 03 П2 УХЛ4 — пневмораспределитель с электромагнитным управлением, условным проходом 2,5 мм, для работы при давлении до 1,0 МПа.

Модификация ПР 03 П2 УХЛ4 с катушкой на 24 В постоянного тока — для систем с низковольтным питанием.

Комплект поставки: пневмораспределитель ПР 03 П2 УХЛ4, крепежные элементы, технический паспорт.

Адаптация к российским условиям

Пневмораспределитель ПР 03 П2 УХЛ4 адаптирован для эксплуатации в России и странах СНГ. Климатическое исполнение УХЛ4 гарантирует работу в широком диапазоне температур, характерных для умеренного и холодного климата. Устройство совместимо с отечественными маслами, применяемыми в пневматике, по ГОСТ. Конструкция устойчива к нестабильностям в электросети благодаря надежной электромагнитной катушке. Распределитель готов к работе на промышленных объектах и в системах ЖКХ по всей территории РФ и СНГ.

Работа в экстремальных условиях

Пневмораспределитель ПР 03 П2 УХЛ4 может функционировать при температурах окружающей среды до -40°C при условии предварительного подогрева и использования зимних масел. Для работы в условиях повышенной влажности и запыленности рекомендуется устанавливать устройство в защищенных шкафах. Применение качественных отечественных рабочих жидкостей по ГОСТ обеспечивает стабильную работу даже в жестких условиях. В полевых условиях возможен быстрый ремонт с заменой ремонтного комплекта.

Возможность работы на Марсе или Луне

Теоретически пневмораспределитель ПР 03 П2 УХЛ4 мог бы работать на Марсе или Луне при условии наличия сжатого воздуха (или другого газа) и подачи электрического управления. Герметичность конструкции и стойкость материалов к перепадам температур позволили бы устройству функционировать в вакууме и при экстремальных температурах. Конечно, для этого потребовалась бы доработка системы смазки и защита от космической радиации, но базовые качества надежности у распределителя уже есть.

Часто задаваемые вопросы

Какой срок службы пневмораспределителя ПР 03 П2 УХЛ4?
При правильной эксплуатации и соблюдении требований к рабочей среде срок службы составляет 5-10 лет.

Какое давление выдерживает распределитель ПР 03 П2 УХЛ4?
Рабочее давление в диапазоне от 0,14 до 1,0 МПа, номинальное давление - 1,0 МПа.

Возможна ли доставка в мой город?
Доставка осуществляется по всей России и странам СНГ (Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан). Отгрузка возможна со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске, Казани.

Как заказать пневмораспределитель ПР 03 П2 УХЛ4?
Для заказа свяжитесь с менеджером по телефону или оставьте заявку на сайте через форму обратной связи.
