ПР03М12 - Пневмораспределитель ПР 03 М12 ,ПР 03 М13УХЛ4

Промышленный пневмораспределитель ПР 03 М12 — высоконадежный двухпозиционный клапан для точного управления потоком сжатого воздуха в автоматизированных системах. Его конструкция обеспечивает долгий срок службы и стабильную работу в широком диапазоне давлений, что делает устройство универсальным для различных отраслей промышленности.

Описание и назначение

Пневмораспределитель ПР 03 М12 является ключевым элементом любой современной пневматической системы, отвечающим за коммутацию и направление потока рабочей среды — сжатого воздуха. Основное назначение данного устройства — быстрое и надежное открытие или перекрытие канала, что позволяет дистанционно управлять пневмоцилиндрами, приводами задвижек, пневмомоторами и другим исполнительным оборудованием.

Данная модель прессового пневмораспределителя ПР 03 М12 отличается высокой герметичностью в закрытом положении и минимальным временем срабатывания, что критически важно для автоматизированных конвейерных линий и станков с ЧПУ. По сравнению с некоторыми аналогами, пневмораспределитель ПР 03 М12 от «Гидромаш» обладает повышенным ресурсом благодаря использованию износостойких материалов уплотнений и точной механической обработке корпуса.

Ключевыми особенностями пневмораспределителя ПР 03 М12 являются его рабочее давление до 1.0 МПа (10 бар) и компактные габариты, позволяющие производить монтаж даже в стесненных условиях. Устройство совместимо с воздухом, подготовленным согласно требованиям ГОСТ, и обеспечивает стабильность характеристик на протяжении всего срока службы. Именно поэтому купить пневмораспределитель ПР 03 М12 стремятся для модернизации существующих систем.

Вес, габариты, код ТН ВЭД, ГОСТ

Пневматический труженик-невидимка

Этот пневмораспределитель ПР 03 М12 — как идеальный дирижёр в оркестре: его почти не видно, но именно от его чёткого и своевременного «взмаха палочки» зависит слаженная работа всего цеха.

Технические характеристики

Принцип работы

Принцип работы пневмораспределителя ПР 03 М12 основан на перемещении золотника или клапана внутри корпуса под воздействием управляющего сигнала (чаще всего пневматического или ручного). В исходном положении проходной канал перекрыт, и поток сжатого воздуха от источника не поступает к потребителю.

При приложении управляющего давления (от 0.14 МПа) к соответствующему пилотному поршню или мембране, внутренний запорный элемент смещается, преодолевая сопротивление возвратной пружины. Это открывает проход от входа (Р) к выходу (А), и сжатый воздух устремляется к исполнительному механизму. Скорость срабатывания напрямую влияет на быстродействие всей системы.

Отпускание управляющего сигнала приводит к тому, что возвратная пружина перемещает золотник в исходное положение, перекрывая поток. Герметичность в закрытом состоянии обеспечивается точной притиркой рабочих поверхностей и качественными уплотнительными кольцами. Надёжность работы пневмораспределителя ПР 03 М12 зависит от чистоты подаваемого воздуха.

Монтаж: просто, но не примитивно

Типичная ошибка при установке — затяжка резьбовых соединений пневмораспределителя ПР 03 М12 «до упора» газовым ключом. Это ведёт к деформации корпуса и потере герметичности. Используйте динамометрический ключ и соблюдайте момент, указанный в паспорте.

Температурный режим и срок службы

Пневмораспределитель ПР 03 М12 рассчитан на эксплуатацию в широком температурном диапазоне, характерном для климатического исполнения УХЛ4 — от -40°С до +40°С. При таких температурах все материалы (корпус, уплотнения, пружины) сохраняют свои рабочие свойства.

Ресурс устройства напрямую зависит от двух ключевых факторов: качества подаваемого сжатого воздуха и соблюдения рабочего диапазона давления. Абразивные частицы и избыток конденсата ускоряют износ трущихся пар и уплотнений. При правильной эксплуатации в составе системы с качественным фильтром-влагоотделителем, срок службы пневмораспределителя ПР 03 М12 составляет не менее 2–3 миллионов циклов срабатывания.

Область применения

Промышленный пневмораспределитель ПР 03 М12 находит применение в самых разных отраслях. В машиностроении и автомобильной промышленности он управляет зажимными патронами, податчиками заготовок и механизмами окраски. В горнодобывающей промышленности и металлообработке с его помощью приводятся в действие системы пылеподавления и блокировки люков.

В химической, текстильной и деревообрабатывающей промышленности этот распределитель используется для управления заслонками, дозаторами и отсекателями. В строительстве и ЖКХ пневмораспределитель ПР 03 М12 задействован в системах управления вентиляцией, пневмотранспортом и автоматическими воротами. Его универсальность делает покупку такого пневмораспределителя выгодным решением для автоматизации множества процессов.

Современные технологии

Пневмораспределитель ПР 03 М12, оснащенный электро-пневматическим преобразователем, легко интегрируется в контуры управления Industry 4.0. Он может получать команды от ПЛК или IoT-платформы, а встроенные датчики положения позволяют осуществлять предиктивную диагностику, прогнозируя необходимость обслуживания по изменению времени срабатывания.

Обслуживание и ремонт

Обслуживание пневмораспределителя ПР 03 М12 заключается в периодической проверке его герметичности и быстродействия. Основной рекомендацией является использование качественного подготовленного воздуха — это самый эффективный способ продлить срок службы.

Чаще всего изнашиваются уплотнительные кольца (РТИ) на золотнике или штоке, а также возвратная пружина. При падении давления или появлении утечек необходимо диагностировать состояние этих элементов. Для удобства обслуживания рекомендуется купить готовый ремкомплект для пневмораспределителя ПР 03 М12 от «Гидромаш».

Ремкомплект или ЗИП

Ремонтный комплект для пневмораспределителя ПР 03 М12 включает все быстроизнашиваемые детали, необходимые для восстановления работоспособности: набор уплотнительных колец (РТИ) различных сечений для корпуса и золотника, возвратную пружину, защитные шайбы и уплотнения для органов управления. Все детали в ремкомплекте — оригинальные, что гарантирует идеальное соответствие посадочным размерам и материалу.

Аналоги устройства

На рынке представлены различные аналоги по функционалу и типоразмеру. Среди них можно выделить: пневмораспределитель 2/2-го типа с пилотным управлением и условным проходом 2.5 мм; миниатюрный золотниковый клапан с ручным дублером; электропневматический клапан с напряжением катушки 24В DC; распределитель с повышенной пропускной способностью Kv=0.15 м³/ч; и компактный распределитель с быстросъемным резьбовым соединением М10х1.

Условное обозначение

Экономические выгоды

Применение надежного пневмораспределителя ПР 03 М12 ведет к снижению простоев технологических линий из-за отказов пневмоавтоматики, экономии сжатого воздуха за счет высокой герметичности, и в конечном счете — к росту общей окупаемости (ROI) оборудования благодаря минимизации затрат на внеплановый ремонт.

Изображения

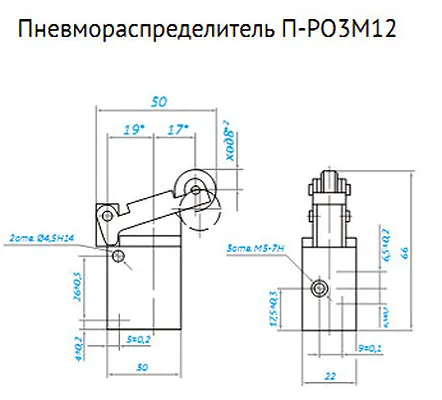

Габаритные и присоединительные размеры

Пневмораспределитель ПР 03 М12 отличается компактными габаритными размерами, что позволяет легко интегрировать его в существующие пневмосистемы. Основным присоединительным элементом является метрическая резьба типа М12, обеспечивающая надежное и герметичное соединение с трубопроводами или коллекторами.

Благодаря малой длине и высоте, устройство легко монтируется в ограниченном пространстве распределительных щитов или непосредственно на пневмоцилиндры. Для монтажа рекомендуется использовать стандартные переходники или штуцера, которые также можно заказать вместе с пневмораспределителем. Эта модель является оптимальным выбором, если вы хотите купить пневмораспределитель для модернизации станка с плотной компоновкой.

Примеры заказа

Модель Пневмораспределитель ПР 03 М12 УХЛ4 — стандартное исполнение с метрической резьбой М12 для работы в условиях умеренного и холодного климата.

Модель ПР 03 М13 УХЛ4 — модификация с аналогичными характеристиками, но с другими присоединительными размерами, также предназначенная для эксплуатации в широком диапазоне температур.

Адаптация к российским условиям

Пневмораспределитель Гидромаш ПР 03 М12 изначально разработан с учетом требований к оборудованию, работающему в России и странах СНГ. Он сохраняет работоспособность в широком температурном диапазоне, совместим с распространенными отечественными маслами для пневмосистем и устойчив к возможным нестабильностям в системе подготовки воздуха, что часто встречается на объектах ЖКХ и промышленных предприятиях.

Работа в экстремальных условиях

Пневмораспределитель ПР 03 М13УХЛ4 способен работать при отрицательных температурах до -40°C, что делает его пригодным для использования на неотапливаемых объектах, в холодильных камерах или в северных регионах. Материалы уплотнений подобраны таким образом, чтобы не терять эластичности на морозе.

Устройство сохраняет функциональность и при кратковременном повышении температуры окружающей среды выше +40°C. Кроме того, простая модульная конструкция позволяет проводить оперативную замену уплотнений или всего картриджа даже в полевых условиях, минимизируя время простоя оборудования. Наличие ремкомплекта на складе — залог быстрого восстановления работоспособности.

Возможность работы на Марсе или Луне

Теоретически, пневмораспределитель ПР 03 М12 мог бы функционировать в условиях низкого давления Марса или вакуума Луны, если бы находился внутри герметичного отсека с искусственной атмосферой. Его низкая чувствительность к перепадам температур (от -40°С) и высокая надежность механической части — именно те качества, которые ценятся в космическом приборостроении, подчеркивая запас прочности, заложенный в это промышленное изделие.

Часто задаваемые вопросы

Как быстро можно купить пневмораспределитель ПР 03 М12 и получить его?
Мы организуем быструю отгрузку со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Доставка осуществляется по всей России и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.

Работает ли пневмораспределитель ПР 03 М12 на сжатых газах, кроме воздуха (например, азоте)?
Да, данный пневмораспределитель может использоваться с инертными газами, но при условии соответствия их чистоты требованиям по загрязненности (не грубее 10 класса по ГОСТ 17433) и применимости используемых уплотнительных материалов к конкретному газу.

Какой срок гарантии на пневмораспределитель ПР 03 М12?
На все оборудование, включая пневмораспределитель ПР 03 М12 и ПР 03 М13УХЛ4, предоставляется гарантия производителя сроком 12 месяцев с момента отгрузки, при условии соблюдения правил эксплуатации, указанных в паспорте.

Можно ли заказать пневмораспределитель с другим типом управления (электрическим)?
Клапанная группа данной серии является основой. Для реализации электропневматического управления необходима установка соответствующего пилотного клапана (соленоидного вентиля) на базовый корпус. Наши менеджеры помогут подобрать оптимальную конфигурацию для вашей задачи.

Почему выбирают «Гидромаш»

Гидромаш предлагает купить промышленные пневмораспределители серии ПР 03 напрямую от производителя с гарантией 12 месяцев. Мы обеспечиваем конкурентную цену и возможность быстрой отгрузки со складских комплексов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Чтобы заказать надежный пневмораспределитель ПР 03 М12 для вашего производства, свяжитесь с нами по телефону или через форму на сайте. Мы оперативно организуем доставку в ваш город по России или в любую страну СНГ, обеспечивая техническую поддержку на всех этапах сотрудничества.
