ПР03Р15 - Пневмораспределитель ПР 03 Р15 УХЛ4

Пневмораспределитель ПР 03 Р15 УХЛ4 — компактное и надёжное устройство для точного управления потоками сжатого воздуха в промышленных пневматических системах. Основное назначение — коммутация рабочих линий, управление пневмоцилиндрами, заслонками и другими исполнительными механизмами. Корпусное исполнение УХЛ4 обеспечивает стабильную работу в условиях умеренного и холодного климата, а номинальное давление до 1 МПа делает этот пневмораспределитель востребованным в системах со средними нагрузками.

Описание и назначение

Пневмораспределитель ПР 03 Р15 УХЛ4 представляет собой ручной или механический клапан, предназначенный для дистанционного или прямого управления направлением потока сжатого воздуха. Данный пневмораспределитель является ключевым элементом в контурах управления станков, прессов, конвейеров и автоматизированных линий. В отличие от многих аналогов, модель отличается высокой скоростью срабатывания и минимальными потерями давления на участке переключения, что положительно сказывается на энергоэффективности всей системы. Основные технические особенности включают в себя компактный условный проход 2,5 мм, рабочее давление от 0,14 до 1,0 МПа и исполнение для работы в широком диапазоне температур, характерном для УХЛ4.

Применение пневмораспределителя ПР 03 Р15 УХЛ4 позволяет реализовать сложные логические схемы управления технологическим оборудованием. Устройство реагирует на управляющее давление от 0,14 МПа, обеспечивая надёжное переключение рабочих портов. Конструкция обеспечивает высокую герметичность в закрытом положении, что предотвращает утечки воздуха и нежелательные срабатывания исполнительных устройств. Благодаря своей надёжности и неприхотливости, данный пневмораспределитель находит широкое применение в различных отраслях промышленности, где требуется точное и быстрое управление пневмоприводами.

Выбирая пневмораспределитель ПР 03 Р15 УХЛ4, вы получаете устройство, адаптированное к российским условиям эксплуатации. Оно совместимо с отечественными компрессорными маслами, выдерживает перепады напряжения в сетях электромагнитного управления (если таковые предусмотрены в схеме) и способно долгое время работать без дополнительного обслуживания. Это делает покупку пневмораспределителя ПР 03 Р15 экономически оправданной для модернизации или ремонта существующих пневмосистем.

Вес, габариты, код ТН ВЭД, ГОСТ

Пневмораспределитель — это дирижёр воздуха

Если пневмосистема — это оркестр из цилиндров, клапанов и ресиверов, то пневмораспределитель ПР 03 Р15 УХЛ4 в ней — дирижёр. Именно он решает, какой инструмент (исполнительный механизм) сейчас должен «заиграть»: поднять пресс, передвинуть деталь или открыть заслонку. И делает это быстро, чётко и без фальшивых нот в виде утечек.

Технические характеристики

Принцип работы

Принцип работы пневмораспределителя ПР 03 Р15 УХЛ4 основан на изменении положения золотника или запорного элемента внутри корпуса под воздействием управляющего сигнала. В исходном состоянии каналы распределителя находятся в определённой позиции (например, подача воздуха на цилиндр заблокирована). При приложении усилия к рукоятке или при подаче управляющего давления на пилотный порт происходит смещение внутреннего механизма. Это перенаправляет поток сжатого воздуха с входного порта на один из рабочих, тем самым приводя в действие пневмоцилиндр или иное устройство.

Рабочее давление и расход напрямую влияют на скорость и надёжность срабатывания этого пневмораспределителя. При давлении ниже минимального порога (0,14 МПа) переключение может быть неполным или не произойти вовсе. При давлении, соответствующем номинальному (до 1 МПа), обеспечивается максимальная скорость переключения и герметичность. Внутренние уплотнения (резиновые кольца, манжеты) предотвращают перетекание воздуха между каналами в нейтральном положении и минимизируют внутренние утечки. При эксплуатации критически важно следить за чистотой и влажностью подаваемого воздуха, так как загрязнения и конденсат являются основной причиной износа и заклинивания подвижных частей распределителя.

Человеческий фактор или полезный лайфхак

Лайфхак от опытного инженера: при монтаже пневмораспределителя ПР 03 Р15 УХЛ4 всегда немного «доворачивайте» фитинг после затяжки от руки. Но не переусердствуйте — чрезмерное усилие может повредить резьбу или корпус. Для уверенности используйте динамометрический ключ, если он предусмотрен инструкцией. Это простое правило на 80% снижает риск протечек на присоединениях.

Температурный режим и срок службы

Температурный режим эксплуатации пневмораспределителя ПР 03 Р15 УХЛ4 определяется его климатическим исполнением — УХЛ4, что подразумевает штатную работу в условиях умеренного и холодного климата, характерного для большинства регионов России и СНГ. Температура окружающей среды, как правило, лежит в диапазоне от отрицательных значений до +40°C. Качество и температура подаваемой рабочей среды (воздуха) напрямую влияют на ресурс узла. Перегретый или чрезмерно влажный воздух ускоряет старение уплотнений, а низкие температуры могут сделать их хрупкими.

Типовой срок службы данного пневмораспределителя при правильной эксплуатации, своевременном обслуживании и использовании качественного, очищенного воздуха составляет несколько сотен тысяч циклов срабатывания. Ключевыми факторами, сокращающими ресурс, являются абразивные частицы в воздухе, отсутствие смазки в системе и экстремальные циклические нагрузки. Регулярная замена фильтров в пневмосистеме и контроль точки росы воздуха — лучшие способы продлить жизнь распределителю и всему оборудованию.

Область применения

Пневмораспределитель ПР 03 Р15 УХЛ4 применяется в отраслях, где используется пневмоавтоматика: машиностроение (управление зажимными устройствами, податчиками), автомобильная промышленность (сборочные линии, испытательные стенды), горнодобывающая промышленность (управление вентиляционными заслонками, предохранительными клапанами), металлообработка (системы ЧПУ для смены инструмента, удаления стружки), деревообработка (управление пневмоприжимами, цилиндрами подачи), строительство (пневмоинструмент, лебёдки), ЖКХ (управление задвижками на трубопроводах). В каждой из этих отраслей он выполняет роль ключевого элемента управления, обеспечивая точное и своевременное срабатывание исполнительных механизмов.

Современные технологии

Пневмораспределитель ПР 03 Р15 УХЛ4 может быть интегрирован в концепцию Industry 4.0. Оснащённый датчиками положения или электроуправлением, он становится «умным» узлом, передающим данные о своём состоянии в систему мониторинга ПЛК. Это позволяет реализовать предиктивную диагностику: система заранее предупредит о приближающемся износе уплотнений или снижении эффективности на основе анализа времени срабатывания. Такая интеграция снижает риски внезапных остановок производства.

Обслуживание и ремонт

Обслуживание пневмораспределителя ПР 03 Р15 УХЛ4 сводится в основном к поддержанию чистоты подаваемого воздуха. Рекомендуется периодически проверять состояние воздушных фильтров и влагоотделителей, установленных перед распределителем. Профилактический осмотр самого устройства включает визуальную проверку на предмет внешних повреждений и прослушивание на предмет характерных шипящих звуков, указывающих на утечки. Для продления срока службы рекомендуется использовать штатные смазочные масла в пневмосистеме в рекомендованных пропорциях.

Наиболее подвержены износу уплотнительные элементы (кольца, манжеты), подвижный золотник и возвратные пружины. При появлении признаков залипания, увеличенного времени срабатывания или постоянных утечек требуется демонтаж и разборка устройства для диагностики и замены изношенных деталей. Ремонт, как правило, возможен в условиях ремонтной мастерсии предприятия при наличии соответствующего ремонтного комплекта.

Ремкомплект или ЗИП

Ремонтный комплект (ЗИП) для пневмораспределителя ПР 03 Р15 УХЛ4 может включать в себя наиболее подверженные износу детали: комплект резинотехнических изделий (РТИ) — уплотнительные кольца круглого сечения различного диаметра, манжеты для штока или золотника; возвратные пружины; а в некоторых случаях — сам золотник или запорную тарелку. Также в комплект могут входить крепёжные элементы (винты, шайбы) для сборки. Заказ оригинального ЗИП у производителя или официального поставщика «Гидромаш» гарантирует точное соответствие размеров и материалов, что обеспечивает герметичность и надёжную работу устройства после ремонта.

Аналоги устройства

1. Пневмораспределитель 3/2 НО (нормально открытый) с ручным управлением, проход 3 мм, давление до 12 бар.
2. Пневмораспределитель соленоидный 5/2 с пилотным управлением, для систем более высокого быстродействия.
3. Миниатюрный пневмораспределитель с шариковым золотником, проход 2 мм, для компактных систем.
4. Распределитель с фланцевым присоединением, проход 4 мм, для более высоких расходов воздуха.
5. Ручной распределитель с фиксируемой рукояткой, для режимов, требующих длительного удержания положения.

Условное обозначение

Экономические выгоды

Применение надёжного пневмораспределителя ПР 03 Р15 УХЛ4 от «Гидромаш» напрямую влияет на экономику предприятия. Вы получаете снижение неплановых простоев оборудования из-за отказов пневмоавтоматики, экономию сжатого воздуха за счёт высокой герметичности и, как следствие, снижение нагрузки на компрессоры. Рост ресурса сопряжённого оборудования и возможность быстрого ремонта увеличивают общую окупаемость (ROI) ваших промышленных линий.

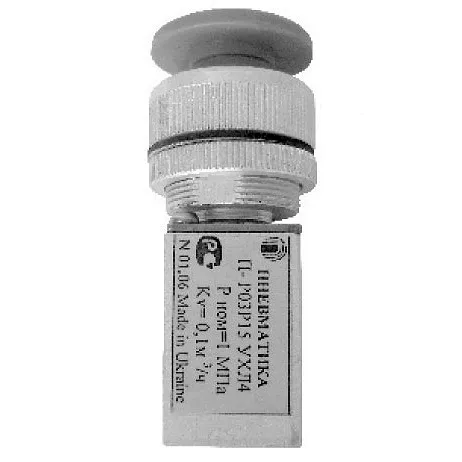

Изображения

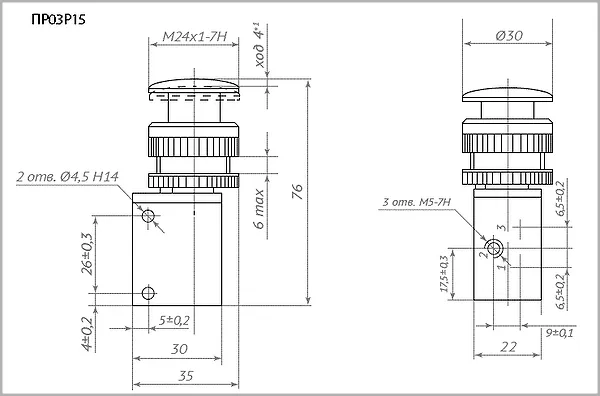

Габаритные и присоединительные размеры

Пневмораспределитель ПР 03 Р15 УХЛ4 отличается компактными габаритами, что упрощает его размещение на пневмопанелях или в тесных отсеках промышленного оборудования. Точные линейные размеры (длина, ширина, высота) и схема подключения указываются в техническом паспорте изделия. Тип присоединения — резьбовой, с размерами резьбы, соответствующими условному проходу 2,5 мм (например, М5, G1/8" или другим стандартным метрическим или трубным резьбам). Особое внимание при монтаже следует уделить обеспечению доступа к органу управления (рукоятке) для удобства оператора или сервисного персонала, а также оставить пространство для возможного демонтажа без разборки всего узла.

Примеры заказа

Модель ПР 03 Р15 УХЛ4 — базовое исполнение пневмораспределителя с ручным управлением для умеренно-холодного климата.

Модель ПР 03 Р15 УХЛ4-01 — вариант того же пневмораспределителя с дополнительным фланцевым креплением для панели.

Модель ПР 03 Р15 УХЛ4-С — исполнение со встроенным скоростным клапаном для особо быстрых циклов.

Адаптация к российским условиям

Пневмораспределитель ПР 03 Р15 УХЛ4 изначально спроектирован с учётом специфики эксплуатации в России и странах СНГ (кроме Украины). Он адаптирован к работе в широком диапазоне температур, характерном для нашей климатической зоны. Устройство совместимо с наиболее распространёнными отечественными индустриальными маслами, используемыми в пневмосистемах. Его конструкционная прочность и простота обслуживания делают его идеальным выбором для объектов ЖКХ, строительства и промышленных предприятий, где надёжность важнее всего.

Работа в экстремальных условиях

Конструкция пневмораспределителя ПР 03 Р15 УХЛ4 закладывает определённый запас прочности для работы в сложных условиях. При использовании специальных морозостойких уплотнений он способен функционировать при температурах окружающей среды ниже стандартных для УХЛ4. Устройство совместимо с широким спектром отечественных рабочих жидкостей (воздушно-масляных смесей), соответствующих ГОСТ. Простая и ремонтопригодная конструкция позволяет проводить диагностику и замену основных изнашиваемых элементов силами обслуживающего персонала непосредственно на объекте, минимизируя время простоя оборудования.

Возможность работы на Марсе или Луне

Если бы на Марсе или Луне потребовалось управлять потоком... марсианского воздуха (или другого газа), наш пневмораспределитель ПР 03 Р15 УХЛ4, теоретически, мог бы справиться. При условии, что управляющее давление было бы в его рабочем диапазоне (0,14–1 МПа), а температурный режим не выходил бы за границы стойкости его материалов и уплотнений. Конечно, для настоящих космических миссий потребуется особая вакуумная стойкость и защита от радиации, но сама по себе надёжность и герметичность конструкции — это те самые земные качества, которые ценят инженеры.

Часто задаваемые вопросы

Какой тип управления у пневмораспределителя ПР 03 Р15 УХЛ4?
В базовом исполнении это ручное управление (воздействие на рукоятку). Возможны модификации с другими типами привода (механическим, пневматическим пилотным), которые следует уточнять при заказе.

С какими рабочими средами совместим этот пневмораспределитель?
Основная рабочая среда — очищенный сжатый воздух, смазываемый маслом вязкостью 10-35 мм²/с. Загрязнённость воздуха должна соответствовать классу не грубее 10 по ГОСТ 17433.

Какое рабочее давление и температуру выдерживает устройство?
Рабочее давление для срабатывания лежит в диапазоне от 0,14 до 1,0 МПа (1,4 до 10 бар). Устройство предназначено для работы в условиях умеренного и холодного климата (УХЛ4).

Как осуществляется доставка пневмораспределителя в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону?
Мы осуществляем доставку по всей России и странам СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. В крупные города, включая указанные, возможна быстрая отгрузка транспортными компаниями или собственной логистикой. Для уточнения сроков и стоимости доставки оформите заказ или свяжитесь с менеджером.

Почему выбирают «Гидромаш»

Выбирая пневмораспределитель ПР 03 Р15 УХЛ4 от компании «Гидромаш», вы получаете оригинальное промышленное оборудование с гарантией производителя 12 месяцев. Мы предлагаем конкурентную цену на этот надежный пневмораспределитель и возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Это позволяет вам минимизировать сроки поставки и запуска оборудования. Заказать пневмораспределитель можно прямо на сайте или по телефону. Доставка осуществляется по всей России и в страны СНГ (кроме Украины). Мы стремимся сделать покупку промышленных компонентов простой и выгодной. Доверяйте качеству бренда: Гидромаш.
