ПР03Ф - Пневмораспределитель ПР 03 Ф УХЛ4

Пневмораспределитель ПР03Ф — это компактный и надежный электромагнитный клапан, предназначенный для дистанционного управления потоками сжатого воздуха в промышленных пневмосистемах. Модель ПР 03 Ф УХЛ4 отличается высокой чувствительностью к управляющему давлению и предназначена для работы в условиях умеренного и холодного климата.

Описание и назначение

Пневмораспределитель ПР03Ф является ключевым элементом любой современной пневмосистемы. Его основная задача — производить коммутацию потоков сжатого воздуха, направляя его от источника к исполнительным механизмам (пневмоцилиндрам, пневмомоторам, пневмозахватам) или перекрывая подачу. Пневмораспределитель ПР 03 Ф УХЛ4 от бренда Гидромаш находит применение в системах автоматизации станков, конвейерных линий, роботизированных комплексов и технологического оборудования.

Отличительной особенностью данного пневмораспределителя является его климатическое исполнение УХЛ4, которое позволяет эксплуатировать устройство в широком диапазоне температур, характерном для большинства регионов России и стран СНГ. Номинальное рабочее давление составляет до 1,0 МПа (10 бар), а для срабатывания достаточно управляющего давления от 0,14 МПа, что говорит о высокой энергоэффективности и возможности интеграции в низконапорные системы. Управление потоком воздуха в пневмораспределителе осуществляется с помощью электромагнитного привода, что обеспечивает высокую скорость срабатывания и точность позиционирования.

Вес, габариты, код ТН ВЭД, ГОСТ

Почему он похож на дирижера?

Пневмораспределитель ПР03Ф в пневмосистеме — это как дирижёр в оркестре. Сам он не издает звуков (не создает давление), но его четкие и своевременные команды (сигналы управления) заставляют «инструменты» (цилиндры, двигатели) слаженно работать, создавая технологическую симфонию на производстве.

Технические характеристики

Принцип работы

Принцип работы пневмораспределителя ПР03Ф основан на электромагнитном управлении. При подаче управляющего электрического сигнала на катушку соленоида создается магнитное поле, которое воздействует на сердечник (якорь). Сердечник, преодолевая усилие возвратной пружины, перемещается и открывает или переключает соответствующий канал золотникового или клапанного узла. Это позволяет сжатому воздуху под рабочим давлением поступать из входного порта (Р) к выходному рабочему порту (А или В), приводя в действие пневмопривод. При снятии сигнала пружина возвращает сердечник в исходное положение, и канал закрывается или переключается на другой выход/сброс (R).

Чувствительность пневмораспределителя к низкому управляющему давлению (от 0,14 МПа) делает его энергоэффективным решением. Качество срабатывания такого пневмораспределителя напрямую зависит от чистоты подаваемого сжатого воздуха, что требует установки фильтров-влагоотделителей на входе в систему. Правильный подбор пневмораспределителя по расходу (пропускной способности) гарантирует быстрое наполнение пневмоцилиндров и высокую скорость работы контура.

Не забудьте про фильтр!

Типичная ошибка: подключение пневмораспределителя ПР 03 Ф УХЛ4 напрямую к магистрали без предварительной очистки воздуха. Частицы пыли, влага и масляный аэрозоль быстро выводят из строя точные подвижные части золотника и уплотнения. Обязательно устанавливайте фильтр-влагоотделитель перед пневмораспределителем!

Температурный режим и срок службы

Пневмораспределитель ПР03Ф в исполнении УХЛ4 рассчитан на работу в широком температурном диапазоне, характерном для умеренного и холодного климата. Это позволяет использовать его в неотапливаемых производственных помещениях. Основным фактором, влияющим на срок службы, является качество питающей среды. При использовании очищенного и осушенного воздуха, а также соблюдении требований по смазке (масло в воздухе), ресурс устройства исчисляется миллионами циклов срабатывания.

Эксплуатация при повышенной влажности или с загрязненным воздухом резко сокращает межремонтный интервал, приводит к залипанию золотника и выходу из строя электромагнитной катушки. Средний срок службы при корректной эксплуатации и регулярном техническом обслуживании составляет несколько лет. Для продления ресурса пневмораспределителя рекомендуется периодическая диагностика состояния уплотнений и промывка рабочих каналов.

Область применения

Пневмораспределитель ПР03Ф активно применяется в различных отраслях промышленности благодаря своей надежности и компактности. В машиностроении и автомобильной промышленности он управляет зажимными приспособлениями, механизмами подачи и сброса деталей на сборочных линиях. В деревообработке и текстильной промышленности такие распределители приводят в действие пневмоприводы станков, прессов и режущих механизмов.

В химической промышленности, металлообработке и строительстве пневмораспределитель используется в системах управления автоматизированными клапанами, заслонками и захватами. В ЖКХ он может быть частью систем управления вентиляцией или очистными сооружениями. Незаменим пневмораспределитель и в нефтегазовой отрасли для управления вспомогательными пневмоинструментами и приводами на буровых установках.

Современные технологии

Пневмораспределители ПР03Ф отлично интегрируются в концепцию Industry 4.0. Будучи оснащенными датчиками положения и интеллектуальными драйверами, они могут передавать данные о состоянии (сработал/не сработал, время отклика) в систему SCADA или на ПЛК. Это позволяет осуществлять предиктивный мониторинг и планировать обслуживание до возникновения отказа. Такие «умные» пневмораспределители могут работать в паре с коботами (коллаборативными роботами), обеспечивая им пневмосилу для захвата и манипулирования объектами.

Обслуживание и ремонт

Обслуживание пневмораспределителя ПР03Ф заключается в регулярной проверке герметичности соединений, визуальном контроле корпуса на предмет повреждений и очистке внешних поверхностей от загрязнений. Плановый ремонт включает замену быстроизнашиваемых элементов ремонтного комплекта. Важным аспектом является контроль качества подаваемого воздуха — своевременная замена фильтрующих элементов.

При снижении скорости срабатывания, появлении утечек воздуха или отказе в переключении необходимо демонтировать устройство для диагностики. Чаще всего изнашиваются уплотнительные кольца (манжеты) золотника, теряет упругость возвратная пружина или выходит из строя электромагнитная катушка (обрыв/замыкание обмотки). Все эти компоненты доступны для замены.

Ремкомплект или ЗИП

Для проведения ремонта пневмораспределителя ПР 03 Ф УХЛ4 рекомендуется использовать оригинальный ремонтный комплект (ЗИП) от производителя Гидромаш. В состав типового ремкомплекта входят быстроизнашиваемые детали: уплотнительные кольца (РТИ) золотника и штока, возвратные пружины, уплотнительные прокладки корпусных разъемов. Также может потребоваться замена электромагнитной катушки. Наличие ЗИП на складе позволяет минимизировать время простоя оборудования.

Аналоги устройства

На рынке представлены различные аналоги пневмораспределителя ПР03Ф по функционалу и характеристикам. Среди них можно выделить модели с аналогичным условным проходом 2,5 мм, но с другими типами управления (пневматическим, механическим, ручным). Существуют распределители на более высокое давление (до 16 бар) или с большей пропускной способностью. Также встречаются аналоги в исполнениях для агрессивных сред или со встроенными скоростными регуляторами. Выбор конкретной модели зависит от требований к давлению, расходу, типу управления и условиям эксплуатации.

Условное обозначение

Экономические выгоды

Применение надежного пневмораспределителя ПР03Ф напрямую влияет на экономику производства. Снижение количества отказов и простоев оборудования увеличивает общую эффективность (OEE). Энергоэффективность, обусловленная низким управляющим давлением, сокращает затраты на подготовку сжатого воздуха. Длительный ресурс и доступность ЗИП уменьшают затраты на обслуживание и ремонт, что в итоге улучшает окупаемость инвестиций (ROI) и повышает надежность всей пневмосистемы.

Изображения

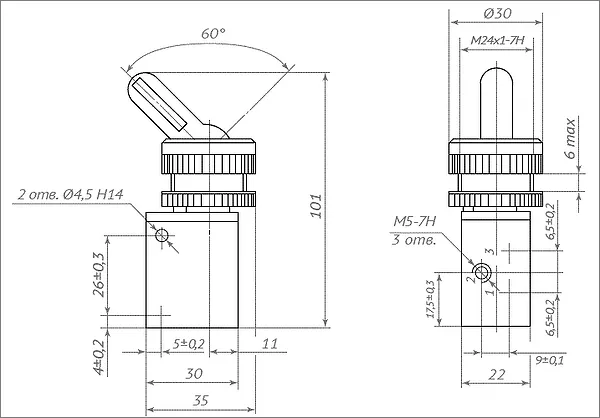

Габаритные и присоединительные размеры

Пневмораспределитель ПР03Ф отличается компактными габаритами, что позволяет легко интегрировать его в существующие пневмосистемы с ограниченным монтажным пространством. Присоединительные размеры определяются типом резьбовых портов (вход, выходы, управление, сброс). Стандартными являются метрические или трубные резьбы, соответствующие условному проходу 2,5 мм. Точные размеры по осям и высоте, а также схема подключения указаны на габаритном чертеже. Правильный монтаж с использованием уплотнительных материалов обеспечивает герметичность соединений.

Примеры заказа

Пневмораспределитель ПР03Ф УХЛ4 — электромагнитный распределитель 3/2, нормально закрытый, с резьбой М5.

Пневмораспределитель ПР 03 Ф УХЛ4 с катушкой на 24В DC — для систем управления с низковольтным питанием.

Пневмораспределитель ПР03Ф-10 — может обозначать модификацию с другим типом присоединения или увеличенной пропускной способностью.

Адаптация к российским условиям

Пневмораспределитель ПР03Ф в исполнении УХЛ4 создан с учетом требований эксплуатации в России и странах СНГ. Он стабильно работает в широком диапазоне температур, характерном для нашей климатической зоны. Конструкция совместима с общепромышленными смазочными материалами, применяемыми в отечественных пневмосистемах. Устройство демонстрирует устойчивость к типичным для российских производств перепадам давления в магистрали и готово к работе на объектах ЖКХ и в промышленности, где требования к надежности особенно высоки.

Работа в экстремальных условиях

Пневмораспределитель ПР03Ф способен функционировать в сложных условиях, приближенных к экстремальным. Его исполнение УХЛ4 подразумевает работоспособность при отрицательных температурах, что актуально для неотапливаемых цехов или объектов на Крайнем Севере. При использовании качественных морозостойких уплотнений и соответствующих масел в системе он может выдерживать температуры до -40°C. Совместимость с отечественными рабочими жидкостями по ГОСТ расширяет область его применения. Конструкция позволяет производить замену основных изнашиваемых компонентов (уплотнений) силами обслуживающего персонала непосредственно на месте эксплуатации.

Возможность работы на Марсе или Луне

Если бы пневмораспределителю ПР03Ф предстояло работать на Марсе, ему пришлось бы столкнуться с низким атмосферным давлением и экстремальными перепадами температур. Его способность функционировать при низком управляющем давлении (от 0,14 МПа) и в широком температурном диапазоне (УХЛ4) стала бы преимуществом. Конечно, потребовалась бы специальная подготовка уплотнений для вакуума и защита от марсианской пыли, но базовый запас прочности и надежности, заложенный в конструкции, позволил бы ему справиться и с такой задачей.

Часто задаваемые вопросы

Какое рабочее давление у пневмораспределителя ПР03Ф?
Номинальное давление пневмораспределителя ПР 03 Ф УХЛ4 составляет до 1,0 МПа (10 бар). Диапазон давления срабатывания электромагнитного управления — от 0,14 МПа.

В каких отраслях применяется пневмораспределитель ПР03Ф?
Данный пневмораспределитель широко используется в машиностроении, автомобильной промышленности, деревообработке, текстильной и химической промышленности, а также в системах автоматизации и на объектах ЖКХ.

Как осуществляется доставка пневмораспределителей?
Мы осуществляем доставку продукции Гидромаш по всей России и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Отгрузка возможна со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону.

Что входит в комплект поставки пневмораспределителя?
Стандартная поставка включает сам пневмораспределитель ПР03Ф. Электромагнитные катушки на конкретное напряжение, крепеж и уплотнительные кольца могут поставляться отдельно или в составе комплекта, что необходимо уточнять при оформлении заказа.

Почему выбирают «Гидромаш»

Выбирая пневмораспределитель ПР03Ф от бренда Гидромаш, вы получаете надежное и проверенное решение для ваших пневмосистем. Мы предлагаем купить оригинальное оборудование с гарантией производителя 12 месяцев. Готовность к быстрой отгрузке со складов в ключевых логистических центрах — Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани — позволяет минимизировать сроки поставки. Мы обеспечиваем оперативную доставку по всей России и в страны СНГ. Чтобы узнать актуальную цену и заказать пневмораспределитель ПР 03 Ф УХЛ4 с гарантией качества, свяжитесь с нашими специалистами или загляните в раздел Контакты.
