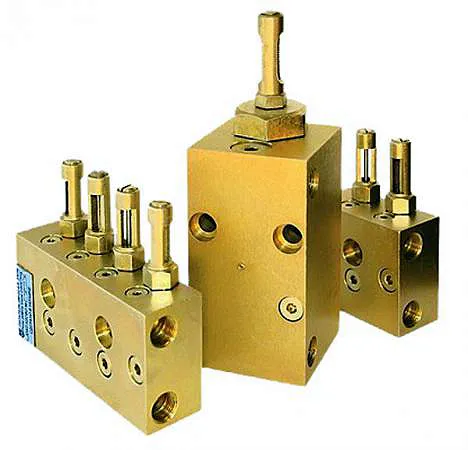

Питатель смазки 2-0200-ЗК

Питатель смазки 2-0200-ЗК — это ключевой узел двухлинейной централизованной системы смазки, предназначенный для точной периодической подачи дозированных порций густых смазок и масел к трущимся узлам промышленного оборудования. Устройство обеспечивает надёжную работу механизмов при давлении в магистрали до 20 МПа, отличаясь простотой конструкции, регулируемым объёмом порции и высокой ремонтопригодностью.

Описание и назначение

Питатель смазки 2-0200-ЗК представляет собой двухлинейный дозирующий распределитель, работающий по импульсному принципу. Основная его задача — принимать смазочный материал из двух магистральных линий централизованной системы и направлять точную, регулируемую порцию смазки к одной или нескольким точкам трения станков, прессов, конвейеров и другого технологического оборудования.

Этот питатель смазки решает проблему неравномерного и ненадёжного ручного обслуживания узлов, автоматизируя процесс и гарантируя подачу строго необходимого количества смазки. От аналогов модель 2-0200-ЗК отличается компактными габаритами, малым номинальным расходом (2 см³ за цикл) и широким диапазоном регулировки порции — от 0,5 до 2,0 см³. Ключевые особенности: рабочее давление до 20 МПа, точность дозировки, минимальные рабочие зазоры в парах поршень-золотник (0,008 и 0,001 мм соответственно) и возможность работы в четырёх исполнениях по количеству отводов (от 1 до 4).

Вес, габариты, код ТН ВЭД, ГОСТ

Маслёнка для машин: как работает питатель смазки

Если представить огромный станок в виде велосипеда, то питатель смазки 2-0200-ЗК — это автоматическая маслёнка для его звёздочек и подшипников, только вместо капли масла она подаёт строго выверенную каплю густой смазки точно по графику, пока станок работает.

Технические характеристики

Принцип работы

Принцип работы питателя смазки 2-0200-ЗК основан на импульсной двухлинейной схеме. Смазочная установка поочерёдно создаёт давление то в одной, то в другой магистральной линии. Под действием перепада давления золотник внутри корпуса перемещается, открывая доступ рабочей жидкости к поршневой камере. Поршень, в свою очередь, совершает рабочий ход, выталкивая строго дозированную порцию смазки через соответствующий отвод к смазываемой точке.

Объём этой порции регулируется винтом, ограничивающим ход поршня. Как только давление в первой линии падает, а во второй — возрастает, золотник меняет положение, и цикл повторяется для подачи смазки уже из другой магистрали. Такая схема работы обеспечивает постоянную циркуляцию смазочного материала в системе и его непрерывную подачу к узлам трения, что является главным преимуществом двухлинейного питателя смазки.

Не натягивайте трубки!

Типичная ошибка монтажа — подключение трубопроводов к питателю смазки с натягом или с перекосами. Это приводит к деформации корпуса, нарушению соосности золотника и поршня, что влечёт заклинивание, утечки и преждевременный износ. Убедитесь, что трубки свободно подходят к присоединительным точкам, и затягивайте накидные гайки равномерно без фанатизма.

Температурный режим и срок службы

Питатель смазки 2-0200-ЗК рассчитан на работу в стандартном промышленном температурном диапазоне, который зависит в первую очередь от характеристик используемой смазки. Для большинства пластичных смазок это от -20°C до +70°C. При использовании специальных морозостойких или высокотемпературных составов диапазон может быть расширен.

Срок службы устройства напрямую зависит от чистоты рабочей среды и стабильности рабочего давления в системе. Попадание абразивных частиц или чрезмерно высокое давление ускоряют износ золотниковой и поршневой пар. При правильной фильтрации смазки и эксплуатации в рамках паспортных параметров ресурс питателя смазки исчисляется миллионами циклов и составляет несколько лет непрерывной работы.

Область применения

Двухлинейный питатель смазки 2-0200-ЗК находит широкое применение в отраслях, где требуется автоматическая смазка множества точек на сложном оборудовании. В машиностроении и металлообработке он обслуживает направляющие и суппорты станков. В горнодобывающей промышленности и на карьерной технике обеспечивает подачу смазки к подшипникам качения конвейеров и элементов дробилок. Нефтегазовая отрасль использует его в насосном и компрессорном оборудовании.

В автомобильной промышленности такие питатели интегрированы в линии прессового и штамповочного оборудования. Деревообработка, текстильная и химическая промышленность также применяют эти системы для автоматизации обслуживания технологических машин. В строительстве и ЖКХ устройства обеспечивают надёжную смазку подвижных узлов подъёмных механизмов и систем вентиляции.

Современные технологии

Интеграция питателей смазки в концепцию Industry 4.0 открывает новые возможности. Датчики обратной связи, устанавливаемые на поршни, позволяют удалённо контролировать факт подачи смазки каждой точкой. Эти данные передаются в систему мониторинга ПЛК (программируемого логического контроллера), который строит графики расхода, прогнозирует необходимость обслуживания и даже автоматически корректирует интервалы смазки в зависимости от нагрузки на оборудование. Это превращает традиционный дозатор в интеллектуальный узел, снижая риски поломок и простоев.

Обслуживание и ремонт

Для продления срока службы питателя смазки 2-0200-ЗК рекомендуется регулярный визуальный контроль на предмет подтеканий и своевременная промывка системы при замене типа смазки. Самыми уязвимыми к износу элементами являются уплотнительные кольца золотника и поршня, а также регулировочный винт.

Периодическая замена этих элементов в рамках регламентного обслуживания предотвращает внезапные отказы. В случае снижения производительности или появления сигнала об ошибке (в автоматизированных системах) необходимо проверить чистоту фильтров системы и правильность установки давления. Большинство ремонтных работ сводится к разборке узла, замене изношенных деталей из ремонтного комплекта и последующей сборке.

Ремкомплект или ЗИП

Ремонтный комплект для питателя смазки 2-0200-ЗК включает быстроизнашиваемые детали: уплотнительные кольца (РТИ) для золотника и поршня, регулировочный винт с сальниковым уплотнением, а также уплотнительные кольца для присоединительных патрубков. В комплект поставки питателя уже входят зажимные втулки и уплотнители из мягкого металла для подключения маслопроводов. Возможен заказ оригинального комплекта ЗИП для планового технического обслуживания и восстановления работоспособности устройства.

Аналоги устройства

В качестве функциональных аналогов питателя смазки двухлинейного можно рассматривать следующие варианты:

1. Типоразмер 2-0500-К с номинальной подачей 5 см³ на ход и аналогичным давлением.
2. Модель 2-1000-К для более высокого расхода смазки — 10 см³ на ход.
3. Исполнение 2-2500-К, предназначенное для подачи больших порций смазки — 25 см³ на ход.
4. Питатели с присоединительными размерами под метрическую резьбу (исполнение «М») для интеграции в трубопроводы с метрическим креплением.
5. Исполнения с увеличенным количеством отводов (до 4-х) для одновременного обслуживания нескольких точек от одного питателя.

Условное обозначение

Экономические выгоды

Внедрение питателя смазки 2-0200-ЗК в систему централизованной смазки приводит к прямой экономии. Снижаются затраты на смазочные материалы за счёт точного дозирования, минимизируются простои оборудования из-за поломок от трения, увеличивается ресурс дорогостоящих станков и машин. ROI (окупаемость инвестиций) обеспечивается за счет роста межремонтных интервалов, снижения затрат на ручной труд операторов и предотвращения аварийных ситуаций.

Изображения

Габаритные и присоединительные размеры

Габариты питателя смазки 2-0200-ЗК зависят от исполнения по количеству отводов. Для базового одноотводного питателя (2-0200-1-К) размеры составляют 46x37x106 мм (ШxВxГ). Для двухотводного (2-0200-2-К) — 46x37x100 мм. По мере увеличения числа секций длина устройства пропорционально увеличивается.

Присоединение осуществляется с помощью конической трубной резьбы: для подводящих магистралей — К 3/8", для отводных линий к точкам смазки — К 1/4" (по ГОСТ 6211—52). Компактные размеры позволяют легко монтировать питатель даже в ограниченном пространстве возле узла трения.

Примеры заказа

Модель 2-0200-1-К-УХЛ4 — питатель смазки двухлинейный, подача 2 см³/ход, 1 отвод, коническая резьба, климатическое исполнение УХЛ4.

Модель 2-0200-3-К — питатель смазки двухлинейный, подача 2 см³/ход, 3 отвода, коническая резьба.

Модель 2-0200-2-М — питатель смазки двухлинейный, подача 2 см³/ход, 2 отвода, метрическая резьба (М16x1,5 и М12x1,25).

Адаптация к российским условиям

Питатель смазки 2-0200-ЗК отлично адаптирован для эксплуатации на российских промышленных предприятиях. Конструкция предусматривает работу с широко распространёнными отечественными пластичными смазками, соответствующими ГОСТ. Устройство устойчиво к сезонным перепадам температур и рассчитано на условия высокой запылённости и влажности, характерные для многих производств. Его надёжность и ремонтопригодность делают его идеальным выбором для систем централизованной смазки в РФ и странах СНГ.

Работа в экстремальных условиях

Питатель смазки 2-0200-ЗК может работать в экстремальных условиях при условии использования соответствующих рабочих сред. Специальные морозостойкие смазки позволяют эксплуатировать его при температурах до -40°C, что актуально для северных регионов и открытых площадок. Устройство совместимо с широким спектром рабочих жидкостей отечественного производства.

Простая модульная конструкция позволяет проводить оперативную диагностику и замену изношенных элементов непосредственно на объекте, минимизируя время простоя оборудования даже в полевых или удалённых условиях.

Возможность работы на Марсе или Луне

Если бы на Марсе работала буровая установка, то ей потребовалась бы смазка. Питатель смазки 2-0200-ЗК, благодаря своей герметичной конструкции, работающей от перепада давления, теоретически мог бы функционировать в условиях разреженной атмосферы Марса при условии использования специальной низкотемпературной смазки. На Луне же главным вызовом стали бы экстремальные температурные перепады, но запас прочности и точность изготовления поршневой пары этого устройства говорят о его потенциальной надёжности даже в таких внеземных условиях.

Часто задаваемые вопросы

Какая максимальная производительность у питателя смазки 2-0200-ЗК?
Номинальная подача (порция за один ход) составляет 2 см³. Регулировочным винтом её можно плавно изменять в диапазоне от 0,5 до 2,0 см³. Таким образом, производительность зависит от частоты циклов смазочной установки.

Какой тип рабочей среды можно использовать?
Устройство предназначено для работы с густыми пластичными смазками средней и высокой консистенции, а также с маслами, соответствующими требованиям гидравлических систем. Важно, чтобы среда была чистой и не содержала абразивных частиц.

Осуществляется ли доставка в мой город?
Мы осуществляем доставку оборудования питатель смазки 2-0200-ЗК по всей России и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Отгрузка возможна со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани и Ростове-на-Дону. Сроки и стоимость уточняйте у менеджера.

Что входит в гарантию на питатель смазки?
На оборудование бренда Гидромаш предоставляется гарантия 12 месяцев со дня отгрузки. Гарантия покрывает производственные дефекты материалов и сборки. Для активации гарантии необходимо соблюдение правил монтажа и эксплуатации, указанных в технической документации.

Почему выбирают «Гидромаш»

Выбирая питатель смазки 2-0200-ЗК, вы приобретаете надёжный и проверенный узел для вашей системы централизованной смазки от российского производителя. Мы предлагаем купить оригинальное оборудование с гарантией качества, возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наши специалисты помогут подобрать нужное исполнение, проконсультируют по монтажу и организуют оперативную доставку по России и странам СНГ. Цена на данную модель остается конкурентоспособной благодаря прямому сотрудничеству с заводом-изготовителем. Заказать питатель смазки двухлинейный можно напрямую, связавшись с нашими менеджерами. Выбирайте качество и надёжность от бренда Гидромаш.
