Питатель смазки 2-1000-2К

Питатель смазки 2-1000-2К — это двухлинейное дозирующее устройство для централизованных систем смазки, обеспечивающее точную и периодическую подачу смазочного материала к механизмам. Преимуществами данной модели являются надёжная конструкция, возможность регулировки объёма подачи и высокая стойкость к давлению до 20 МПа, что гарантирует долгий срок службы в промышленных условиях.

Описание и назначение

Двухлинейный питатель смазки 2-1000-2К является ключевым элементом автоматических и механизированных систем централизованной смазки (ЦС). Его основная задача — обеспечение точного, дозированного и равномерного подвода пластичных смазок или жидких масел к узлам трения оборудования в заданном цикличном режиме. Это принципиально отличает современные системы с питателями от устаревших и ненадёжных методов ручной смазки.

Питатель смазки типа 2-1000-2К предназначен для работы в двухлинейных системах, где чередуются циклы прямого и обратного давления в магистралях. Поршневой механизм устройства перемещается под воздействием этого давления, захватывая и вытесняя строго определённый объём смазки из общей магистрали в отводы, ведущие к точкам смазывания. Такой принцип действия обеспечивает высокую надёжность даже при работе с густыми консистентными смазками и в условиях загрязнённой среды.

По сравнению с аналогичными устройствами, модель 2-1000-2К от бренда Гидромаш характеризуется универсальностью подключения, наличием двух точек отвода смазки в одном корпусе и широким диапазоном регулировки объёма подачи от 3 до 10 кубических сантиметров за один ход поршня. Этот питатель смазки легко интегрируется в существующие трубопроводные системы благодаря различным вариантам резьбовых присоединений. Высокое рабочее давление до 20 МПа позволяет его использовать в мощных промышленных установках.

Вес, габариты, код ТН ВЭД, ГОСТ

Точность как у швейцарских часов, только для машинного масла

Если бы все механизмы в цеху работали с такой же пунктуальностью и точностью дозировки, как этот питатель смазки, то графики планового ремонта составлялись бы исключительно для галочки. Он подаёт ровно столько смазки, сколько нужно, ни каплей больше — этакий экономный и педантичный «масляный метрдотель» для вашего оборудования.

Технические характеристики

Принцип работы

Принцип работы двухлинейного питателя смазки основан на использовании энергии давления рабочей жидкости (масла) в двух чередующихся магистралях системы. В начале цикла давление создаётся в первой магистрали (прямой ход). Это давление воздействует на управляющий золотник и поршень дозирующей секции внутри питателя смазки. Поршень перемещается, закрывая один канал и открывая другой, при этом определённая порция смазки вытесняется через соответствующий отвод к точке смазывания.

Далее, при переключении насоса или распределителя системы, давление спадает в первой линии и возникает во второй (обратный ход). Под действием этого обратного давления золотник и поршень совершают движение в противоположном направлении. При этом происходит дозирование и подача смазки уже через второй отвод питателя. Таким образом, за один полный цикл работы смазочной установки питатель смазки 2-1000-2К производит дозированную подачу через оба своих выхода.

Ключевое влияние на стабильность работы оказывает давление в системе. Недостаточное давление может привести к неполному ходу поршня и, как следствие, недодаче смазки. Чрезмерно высокое давление, близкое к максимальному значению в 20 МПа, требует особого внимания к герметичности всех соединений. Расход, или производительность питателя, напрямую зависит от диаметра поршня и величины его рабочего хода, которые в данной модели фиксированы, но объём подачи можно точно регулировать с помощью настроечных винтов.

Не экономьте на трубках: лайфхак от инженера

Самая частая ошибка при монтаже питателей смазки — использование пластиковых или не предназначенных для высокого давления маслопроводов. Под давлением до 20 МПа такие трубки могут разорваться или деформироваться, что приведёт к утечкам и выходу из строя всей линии. Всегда используйте соответствующие типу питаниятеля стальные трубки или качественные гибкие рукава высокого давления с надёжными концами для резьбы К 1/4". Проверяйте затяжку всех резьбовых соединений динамометрическим ключом.

Температурный режим и срок службы

Питатель смазки 2-1000-2К рассчитан на работу в широком температурном диапазоне окружающей среды и рабочей жидкости. Типовой допустимый диапазон составляет от -30°C до +80°C. При отрицательных температурах важно использовать соответствующие зимние или всесезонные типы консистентных смазок, сохраняющие пластичность.

Качество рабочей среды и соблюдение температурного режима напрямую влияют на ресурс питателя. Использование некондиционных или агрессивных смазок может привести к ускоренному износу уплотнений и заклиниванию поршня в цилиндре. При правильной эксплуатации, своевременном обслуживании и применении рекомендуемых смазочных материалов, срок службы питателя смазки может достигать 5-7 лет и более, что эквивалентно десяткам тысяч рабочих циклов.

Область применения

Питатели смазки серии 2-хххх находят применение практически во всех отраслях тяжёлой промышленности. В машиностроении и металлообработке они смазывают направляющие станков, подшипниковые узлы прессов и гильотинных ножниц. В автомобильной промышленности их устанавливают на линии сборки для смазки деталей. Горнодобывающая промышленность использует такие питатели в системах смазки дробилок, экскаваторов и конвейеров.

В нефтегазовой отрасли питатель смазки 2-1000-2К обслуживает насосные агрегаты и задвижки. Химическая, текстильная и деревообрабатывающая промышленность применяют их для защиты оборудования от износа. В строительстве они работают на башенных кранах и смесителях. Системы ЖКХ также используют централизованную смазку с подобными питателями для котельного и насосного оборудования. Везде, где требуется автоматизированная, точная и надёжная подача смазки к множеству точек, используются двухлинейные питатели смазки.

Современные технологии

Питатель смазки 2-1000-2К готов к интеграции в мир Industrie 4.0. Оснастив его датчиками положения поршня или расхода, можно организовать непрерывный мониторинг работы каждого узла смазки через IoT-платформу. Система сможет предупреждать о заклинивании или недостаточной подаче смазки, осуществляя предиктивную диагностику. Управление же циклами смазки легко интегрируется в общую логику ПЛК, позволяя синхронизировать смазочные процессы с работой коботов и автоматических линий, минимизируя простои и повышая общую эффективность производства.

Обслуживание и ремонт

Для продления срока службы питателя смазки 2-1000-2К необходимо соблюдать несколько ключевых правил. Во-первых, использовать только рекомендованные рабочие среды, соответствующие по классу вязкости и типу. Во-вторых, регулярно визуально контролировать герметичность соединений и корпуса на предмет подтёков, которые могут указывать на износ уплотнений. В-третьих, периодически (например, при сезонном обслуживании) проверять лёгкость хода регулировочных винтов и при необходимости очищать от застывшей смазки.

Быстрее всего изнашиваются резиновые уплотнительные кольца (РТИ) поршневой и золотниковой пар, а также уплотнения в местах резьбовых соединений. Выход из строя этих элементов приводит к внутренним утечкам, снижению рабочего давления и, как следствие, к недодаче смазки. Плановое обслуживание питателя смазки предполагает его демонтаж, промывку в чистом керосине или масле, визуальный осмотр на предмет задиров рабочих поверхностей и замену всех уплотнений. При обнаружении глубоких задиров на гильзе или поршне узел подлежит полной замене.

Ремкомплект или ЗИП

Комплект для ремонта (ЗИП) питателя смазки 2-1000-2К обычно включает в себя набор быстроизнашиваемых деталей. В первую очередь, это резинотехнические изделия (РТИ): уплотнительные кольца круглого сечения (торцевые уплотнения) для поршня и золотника, а также уплотнительные прокладки для монтажных фланцев или ниппелей. Также в комплект могут входить запасные уплотнительные кольца из мягкого металла для безрезьбового соединения с трубопроводом. Для заказа оригинального ремкомплекта или отдельных запчастей достаточно обратиться к менеджеру компании, указав модель питателя — 2-1000-2К.

Аналоги устройства

На рынке промышленной гидравлики и систем смазки можно встретить различные аналоги двухлинейных питателей.
• Однолинейный поршневой дозатор серии VP-10: подача до 10 см³, одноточечный, работает по другой гидравлической схеме.
• Многопортовый прогрессивный делитель потока типа MPV-6: распределяет смазку на 6 выходов, но имеет иной принцип дозирования и требует отдельного блока управления.
• Двухлинейный питатель с ручной регулировкой типа DL-08: схожий принцип работы, но с меньшей номинальной подачей (до 8 см³/ход) и иными присоединительными размерами.
• Электронно-управляемый дозирующий насос с импульсным выходом: полностью электрическое решение с высокой точностью, но требующее отдельного питания и управления.
• Механический смазочный ниппель с шариковым клапаном: примитивное и нерегулируемое устройство для ручной смазки, не являющееся прямым аналогом по функционалу автоматической системы.

Условное обозначение

Экономические выгоды

Инвестиции в качественный питатель смазки 2-1000-2К быстро окупаются. Во-первых, он предотвращает простои дорогостоящего станка из-за выхода из строя подшипника или направляющей по причине «масляного голодания». Во-вторых, точное дозирование исключает перерасход дорогостоящей специальной смазки. В-третьих, увеличивается общий ресурс оборудования, что откладывает капитальные затраты на его замену. В итоге, применение такого питателя в системе ЦС напрямую ведёт к снижению эксплуатационных расходов и улучшению ROI (окупаемости инвестиций) всего производства.

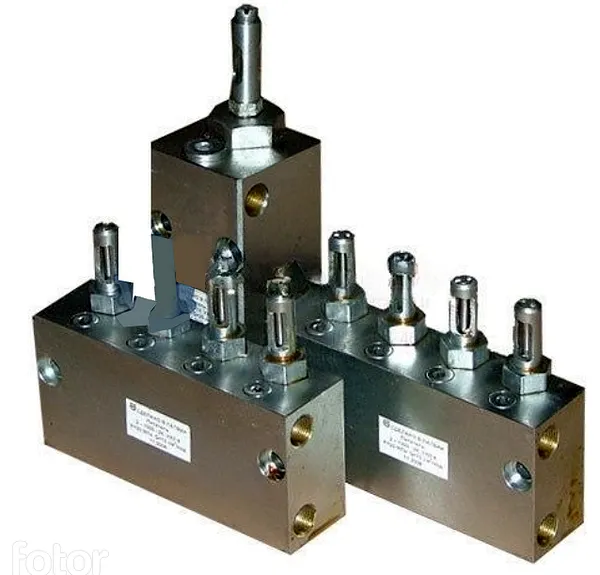

Изображения

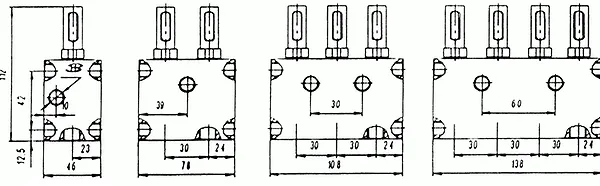

Габаритные и присоединительные размеры

Габаритные размеры питателя смазки 2-1000-2К составляют примерно 92 мм в длину, 45 мм в ширину и 126 мм в высоту. Монтаж питателя осуществляется на раму или кронштейн оборудования через крепёжные отверстия в его корпусе. Тип присоединения для модели с индексом «К» — коническая трубная резьба по ГОСТ 6211—52: резьба К 3/8" для подвода магистральных линий (вход давления) и резьба К 1/4" на двух выходных отводах для подключения трубопроводов к точкам смазки.

Компактные размеры данного питателя смазки позволяют устанавливать его в условиях ограниченного пространства, например, внутри станин станков или на подвижных узлах оборудования. При монтаже необходимо обеспечить свободный доступ к корпусу для возможного обслуживания или регулировки, а также избегать сильных вибрационных и ударных нагрузок непосредственно на корпус устройства.

Примеры заказа

Модель Питатель смазки 2-1000-2К — двухлинейный питатель с номинальной подачей 10 см³, с двумя точками отвода, с конической резьбой для подключения.

Модель Питатель смазки 2-0500-1М — двухлинейный питатель с подачей 5 см³, с одной точкой отвода, с метрической резьбой для стыкового присоединения.

Модель Питатель смазки 2-2500-4П — двухлинейный питатель с подачей 25 см³, с четырьмя точками отвода, пристыковочного исполнения.

Адаптация к российским условиям

Питатель смазки 2-1000-2К отлично адаптирован для работы на предприятиях России и стран СНГ. Его конструкция учитывает необходимость функционирования в широком диапазоне температур, характерном для наших широт. Устройство совместимо с наиболее распространёнными отечественными индустриальными маслами и пластичными смазками, соответствующими ГОСТ. Герметичность соединений и общая надёжность конструкции позволяют ему эффективно работать в условиях, где возможно нестабильное качество электропитания или перепады давления в сети. Этот питатель смазки готов к длительной эксплуатации на объектах промышленности и ЖКХ.

Работа в экстремальных условиях

Питатель смазки 2-1000-2К рассчитан на работу в сложных промышленных условиях. При использовании соответствующих морозостойких смазок и материалов уплотнений он способен функционировать при температурах окружающей среды до –30°C и кратковременно до –40°C. Его совместимость с отечественными рабочими жидкостями по ГОСТ является ключевым преимуществом для удалённых объектов.

Конструктивная простота позволяет осуществлять базовый ремонт и диагностику в полевых или цеховых условиях: заменить уплотнения, прочистить каналы, отрегулировать подачу. Корпус с антикоррозионным покрытием защищён от воздействия агрессивной атмосферы, что важно для эксплуатации в цехах металлургии или химической промышленности.

Возможность работы на Марсе или Луне

Если бы на Марсе появился механический марсоход с узлами трения, требующими смазки, то питатель смазки 2-1000-2К стал бы неплохим кандидатом для этой задачи. При условии, разумеется, что его уплотнения будут выполнены из материала, устойчивого к космическому вакууму и марсианской пыли, а в качестве рабочей среды будет использована специальная низкотемпературная смазка, не испаряющаяся в разреженной атмосфере. Его герметичная конструкция и независимость от электрического питания (работает от давления жидкости) — именно те качества, которые ценятся во внеземных миссиях. Правда, пришлось бы перейти с конической резьбы на фланцы NASA, но принцип дозированной подачи остался бы прежним.

Часто задаваемые вопросы

Какая гарантия на питатель смазки 2-1000-2К?
На всю продукцию бренда Гидромаш, включая питатель смазки 2-1000-2К, предоставляется гарантия 12 месяцев со дня отгрузки при соблюдении условий эксплуатации.

Как осуществляется доставка питателя смазки по России?
Доставка возможна во все регионы РФ и страны СНГ (Казахстан, Беларусь, Армения, Узбекистан и др.). Для крупных городов, таких как Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань и Ростов-на-Дону, доступны быстрые варианты логистики. Срок и способ доставки уточняйте у менеджера при заказе.

Можно ли заказать питатель смазки с другим типом резьбы?
Да, кроме исполнения «К» с конической резьбой, доступны питатели с присоединением «М» (метрическая резьба: М16×1.5 и М12×1.25) и «П» (пристыковочное). Необходимый вариант указывается при формировании заказа.

Как происходит регулировка объёма подачи в этом питателе смазки?
Объём подачи регулируется с помощью специальных винтов на корпусе питателя. Путем их вращения ограничивается рабочий ход дозирующего поршня, что позволяет изменять количество выдаваемой смазки в диапазоне от 3 до 10 см³ за цикл. Настройка производится при отключённой системе с помощью штатного инструмента.

Почему выбирают «Гидромаш»

Выбирая питатель смазки 2-1000-2К от компании Гидромаш, вы получаете надёжное оригинальное оборудование, предназначенное для интенсивной промышленной эксплуатации. Мы предлагаем купить данный питатель смазки по оптимальной цене напрямую от поставщика, с полной гарантией на 12 месяцев. Для удобства клиентов организована возможность быстрой отгрузки со складов в ключевых логистических центрах: в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наши менеджеры оперативно оформят заказ и проконсультируют по вопросам подбора, монтажа и обслуживания. Доставка осуществляется по всей территории России и в страны СНГ надёжными транспортными компаниями. Чтобы узнать актуальную цену и наличие, а также заказать питатель смазки 2-1000-2К, свяжитесь с нами по указанным в разделе Контакты телефонам или через форму обратной связи.
