| Расход | 32 |
| Давление, Мпа | 6,3 |
| Вес, кг | 10,5 |
🔍 Фильтр магнитно-сетчатый 0,16ФМС-13М — специализированное гидравлическое оборудование повышенной надежности для комплексной очистки рабочих жидкостей. Устройство эффективно удаляет механические примеси и ферромагнитные частицы из минеральных масел в системах с номинальным давлением до 6,3 МПа и вязкостью до 500 сСт. Идеален для установки в подающие линии промышленных гидросистем, обеспечивая защиту чувствительных компонентов от абразивного износа.

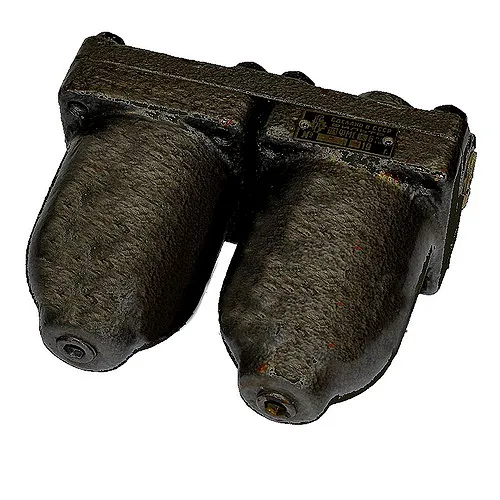

💧 Конструкция фильтра магнитно-сетчатого 0,16ФМС-13М включает два стакана с раздельными фильтрующими элементами. В первом этапе очистки сетчатый фильтр задерживает немагнитные загрязнения, после чего жидкость проходит через систему постоянных магнитов, улавливающих металлические частицы. Уникальность решения в том, что накопленные магнитами частицы формируют дополнительный фильтрующий слой, повышающий эффективность очистки.
⚖️ Масса фильтра магнитно-сетчатого 0,16ФМС-13М — 10,5 кг. Габаритные размеры: 285×180×180 мм. Код ТН ВЭД 8421 23 000 0. Соответствует ГОСТ 21880-76. Условный проход — 16 мм, номинальный расход — 32 л/мин.
«Фильтр магнитно-сетчатый 0,16ФМС-13М — как страж у ворот гидросистемы: пропускает только чистое масло, не давая шанса абразиву разрушать оборудование»
|
Обозначение фильтра |
Условный проход, мм |
Номинальный расход, л/мин |
Тонкость фильтрации, мкм |
Степень очистки маг. частиц, % |
Масса, кг |
|
0,04ФМС-12М 0,08ФМС-12М 0,16ФМС-12М |
10 |
8 16 16 |
40 80 160 |
85 |
5,0 |
|
0,04ФМС-13М 0,08ФМС-13М 0,16ФМС-13М |
16 |
16 32 32 |
40 80 160 |
10,5 |
|
|
0,04ФМС-22М 0,08ФМС-22М 0,16ФМС-22М |
10 |
8 16 16 |
40 80 160 |
3,0 |
|
|
0,04ФМС-23М 0,08ФМС-23М 0,16ФМС-23М |
16 |
16 32 32 |
40 80 160 |
7,0 |
⚙️ Фильтр магнитно-сетчатый 0,16ФМС-13М функционирует в два этапа. Загрязненная жидкость сначала проходит через сетчатый фильтрующий элемент, задерживающий крупные механические примеси. Затем очищаемая среда направляется к магнитному блоку, где набор плоских магнитов, разделенных шайбами, улавливает ферромагнитные частицы. Ключевая особенность — формирование на магнитах «щетки» из металлических включений, которая дополнительно фильтрует немагнитные загрязнения.
🌡️ Рабочая температура масла для фильтра магнитно-сетчатого 0,16ФМС-13М — от +10°C до +60°C, окружающей среды — от +10°C до +55°C. Срок эксплуатации при регулярном обслуживании составляет не менее 5 лет. Важно проводить очистку каждые 100 часов работы: промывку керосином и продувку сжатым воздухом для сохранения эффективности.
🏭 Фильтр магнитно-сетчатый 0,16ФМС-13М применяется в гидравлических системах металлорежущих станков, прессов, экскаваторов и другого промышленного оборудования. Незаменим в условиях высоких нагрузок, где критична чистота рабочей жидкости — например, в системах подачи станков с ЧПУ или гидроцилиндрах подъемных механизмов.
🔄 Помимо фильтра магнитно-сетчатого 0,16ФМС-13М, в линейке ГИДРОМАШ представлены модели: ФМС-12М (для линий возврата), ФМС-22М (встраиваемый вариант с условным проходом 10 мм), ФМС-23М (встраиваемый с проходом 16 мм). Все аналоги сохраняют двухступенчатую очистку, но отличаются габаритами и способом монтажа.
🔧 Для фильтра магнитно-сетчатого 0,16ФМС-13М доступен фирменный ремкомплект от ГИДРОМАШ, включающий: сетчатый фильтрующий элемент, комплект магнитов с разделительными шайбами, уплотнительные кольца. Быстроизнашиваемые детали: сетчатый патрон (ресурс 2000 часов), резиновые уплотнители (ресурс 3 года).
| Символ | Расшифровка |
|---|---|
| 0,16 | Тонкость фильтрации (160 мкм) |
| ФМС | Фильтр магнитно-сетчатый |
| 13 | Условный проход 16 мм, резьбовое присоединение |
| М | Модификация по ГОСТ 21880-76 |
📏 Детализированные габариты фильтра магнитно-сетчатого 0,16ФМС-13М представлены на чертежах. Диаметр присоединительной резьбы — М42×2, длина линии подачи — 285 мм. Схема монтажа предусматривает установку в местах с минимальной вибрацией.
 |
 |
📦 Типовые заказы: 4 штуки фильтра магнитно-сетчатого 0,16ФМС-13М для комплектации линии гидравлических прессов. Минимальная партия — 1 единица. Стандартный срок изготовления — 3 рабочих дня при наличии на складе.
Как часто нужно очищать фильтр магнитно-сетчатый 0,16ФМС-13М?
Рекомендуется проводить очистку каждые 100 часов работы: промывку керосином и продувку сжатым воздухом.
Можно ли использовать фильтр при вязкости масла выше 500 сСт?
Нет, превышение указанной вязкости снижает эффективность очистки и может вызвать повреждение фильтрующих элементов.
Какие аналоги подходят для условного прохода 10 мм?
Для меньшего прохода используйте модели ФМС-12М или ФМС-22М с номинальным расходом 8–16 л/мин.
Входит ли в ремкомплект замена магнитов?
Да, фирменный ремкомплект ГИДРОМАШ включает комплект постоянных магнитов с разделительными шайбами.
Какой минимальный заказ для региональных клиентов?
Минимум 1 единица. Доставка возможна в любые регионы РФ и СНГ при 100% предоплате.
Подходит ли фильтр для систем с давлением 10 МПа?
Нет, максимальное рабочее давление фильтра магнитно-сетчатого 0,16ФМС-13М — 6,3 МПа согласно ГОСТ 21880-76.
🚚 Фильтр магнитно-сетчатый 0,16ФМС-13М производства ГИДРОМАШ — это гарантия качества и долговечности. Мы обеспечиваем доставку по всей России (Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар) и странам СНГ в течение 2–7 дней. На все изделия действует 24-месячная гарантия, а собственное производство позволяет контролировать каждый этап изготовления. Выбирая ГИДРОМАШ, вы получаете не оборудование, а решение для максимального ресурса вашей гидросистемы!
