Фильтр магнитно-сетчатый 0,08ФМС-12М от ГИДРОМАШ — надежная очистка гидросистем

🔍 Фильтр магнитно-сетчатый 0,08ФМС-12М — высокоточное решение для двухступенчатой очистки рабочих жидкостей в промышленных гидросистемах. Разработанный по ГОСТ 21487-85, этот фильтр эффективно удаляет механические загрязнения и ферромагнитные частицы, обеспечивая бесперебойную работу оборудования при давлении до 6,3 МПа.

Описание и назначение фильтра магнитно-сетчатого 0,08ФМС-12М

⚙️ Фильтр магнитно-сетчатый 0,08ФМС-12М относится к категории гидравлического оборудования усложненной конструкции. Предназначен для последовательной очистки рабочей жидкости от немагнитных частиц (на сетчатом элементе) и ферромагнитных включений (на магнитном уловителе). Устанавливается в подающую линию гидросистем промышленных станков и агрегатов.

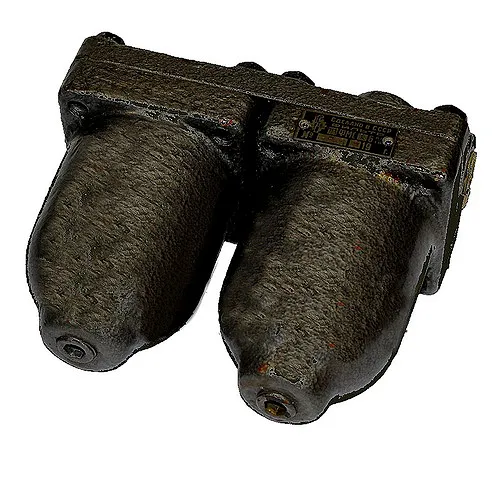

🔧 Конструктивно устройство состоит из двух стаканов, соединенных крышкой с резиновыми уплотнителями. В первом стакане размещен сетчатый фильтрующий элемент с тонкостью фильтрации 80 мкм, во втором — набор плоских магнитов, разделенных шайбами. При прохождении масла через магниты образуется «щетка» из частиц, дополнительно очищающая жидкость от немагнитных примесей.

Вес, габариты и технические стандарты

📏 Модель 0,08ФМС-12М имеет массу 5,0 кг при габаритных размерах 180×120×120 мм. Соответствует ГОСТ 21487-85 и Коду ТН ВЭД 8421 23 000 0. Условный проход — 10 мм, номинальный расход — 16 л/мин. Предназначен для эксплуатации в системах с кинематической вязкостью масла до 500 сСт.

«Без регулярной очистки гидравлики даже Фильтр магнитно-сетчатый 0,08ФМС-12М не спасет от преждевременного износа насосов» — технический совет от инженеров ГИДРОМАШ

Технические характеристики фильтра 0,08ФМС-12М

📊 Основные параметры при работе на минеральном масле (вязкость 70-80 сСт, температура +25...+30°C):

Принцип работы и температурный режим

🌡️ Загрязненное масло поступает в стакан с сетчатым фильтром, где удаляются частицы >80 мкм. Затем жидкость направляется к магнитному уловителю, очищаясь от ферромагнитных включений. Рабочая температура масла: от +10°C до +60°C. Диапазон окружающей среды: от +10°C до +55°C. При превышении +60°C рекомендуется установка теплообменника.

Срок службы и условия эксплуатации

⏳ При соблюдении регламента обслуживания фильтр магнитно-сетчатый 0,08ФМС-12М обеспечивает ресурс до 5 лет. Критически важна проверка каждые 100 часов работы: промывка керосином и продувка сжатым воздухом. Запрещена установка в зонах с вибрацией или риском механических повреждений.

Область применения фильтра 0,08ФМС-12М

🏭 Устройство востребовано в гидравлических системах: токарных и фрезерных станках, пресс-автоматах, экструдерах, гидроагрегатах насосных станций. Эффективен в условиях высокой запыленности цехов при производстве металлоконструкций, литья под давлением и деревообработки.

Аналоги фильтра магнитно-сетчатого 0,08ФМС-12М

🔄 Альтернативные решения: ФМС-13М (для линий 16 мм), ФМС-22М (встраиваемая версия), а также продукция компаний «ХИММАШ» (модель ФМ-16) и «Гидропневмосистемы» (серия МС-80). Однако только 0,08ФМС-12М сочетает резьбовое присоединение ГОСТ 617-90 и двухступенчатую очистку в компактном корпусе.

Ремонт и обслуживание: ремкомплект и быстроизнашиваемые детали

🔧 В комплект ремонта для фильтра магнитно-сетчатого 0,08ФМС-12М входят: сетчатый элемент (арт. СЭ-08), магнитный пакет (арт. МП-12), уплотнительные кольца (арт. УК-004). Быстроизнашиваемые детали: сетка фильтра (ресурс 2000 ч), резиновые уплотнители (ресурс 18 месяцев).

Расшифровка условного обозначения

Габаритные и присоединительные размеры

📐 Чертежи и схемы подключения фильтра магнитно-сетчатого 0,08ФМС-12М:

Примеры оформления заказа

🛒 Типовые запросы клиентов: «4 шт. Фильтр магнитно-сетчатый 0,08ФМС-12М для завода в Екатеринбурге», «2 комплекта ремонта (СЭ-08 + УК-004) в Краснодар». Минимальный заказ — 1 единица. Для оптовых заявок (от 10 шт.) предусмотрена скидка 15%.

Часто задаваемые вопросы

Как часто нужно очищать фильтр магнитно-сетчатый 0,08ФМС-12М?

Сервисное обслуживание проводится не реже чем каждые 100 часов работы. Процедура включает демонтаж стаканов, промывку керосином и продувку сжатым воздухом.

Можно ли использовать фильтр при температуре масла +70°C?

Эксплуатация выше +60°C запрещена. При высоких температурах требуется установка теплообменника или выбор модификации с термостойкими уплотнителями.

В чем преимущество 0,08ФМС-12М перед обычными сетчатыми фильтрами?

Двухступенчатая система обеспечивает 85% очистки ферромагнитных частиц. Магнитный слой дополнительно задерживает немагнитные загрязнения, прошедшие сетку, увеличивая ресурс гидросистемы на 30%.

Какие масла совместимы с фильтром?

Устройство предназначено для минеральных масел с кинематической вязкостью до 500 сСт (ГОСТ 9433-80). Не рекомендуется для биоразлагаемых и синтетических жидкостей.

Есть ли гарантия на фильтр магнитно-сетчатый 0,0ФМС-12М?

ГИДРОМАШ предоставляет гарантию 24 месяца при соблюдении условий монтажа и ТО. Гарантийный случай — нарушение герметичности или снижение эффективности очистки ниже 80%.

Осуществляете ли вы доставку в Сочи и страны СНГ?

Да! Доставка по РФ (Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар) и СНГ (Казахстан, Беларусь, Армения) в течение 3-10 дней транспортными компаниями.

🚚 Фильтр магнитно-сетчатый 0,08ФМС-12М — это продукт бренда ГИДРОМАШ, разработанный российскими инженерами с 20-летним опытом. Как поставщик и производитель, мы гарантируем соответствие ГОСТ и оперативную доставку по всей территории РФ и СНГ. Закажите сегодня — получите консультацию по подбору аналогов и схеме монтажа бесплатно!
