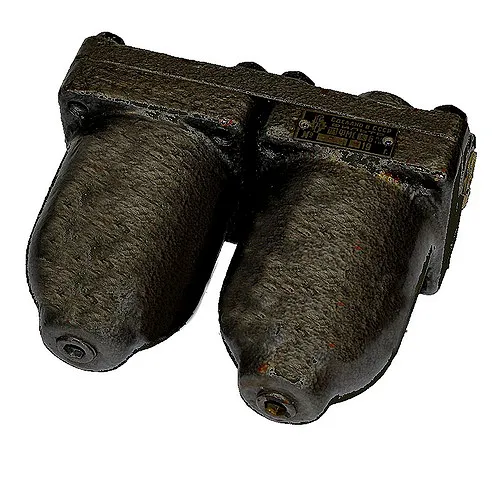

 Фильтр магнитно-сетчатый 0,04ФМС-12М



Описание

Фильтр 0,04ФМС-12М относится к категории очищающего гидравлического оборудования усложнённой конструкции. Предназначен для последовательной очистки рабочей жидкости от механических загрязнений и ферромагнитных металлических частиц. Рассчитан на установку в гидросистемы различных промышленных станков и прочих гидрофицированных агрегатов с рабочей жидкостью кинематической вязкости до 500 сСт с номинальным давлением жидкости до 6,3 МПа.

Своей конструкцией фильтр магнитно-сетчатый 0,04ФМС-12М отличается от прочих составных фильтров. Его корпус состоит из двух стаканов, в каждом из которых расположен только один улавливающий элемент. Жидкость, подаваемая в корпус, попадает вначале в стакан (для встраиваемых — полость) с простым сетчатым фильтром, который отделяет загрязнения, не имеющие магнитных свойств. Затем она проходит во второй стакан (для встраиваемых — вторую полость), где располагается набор разделённых шайбами плоских постоянных магнитов. Проходя между ними, масло освобождается от металлических частиц.

Что любопытно, металлические частицы образуют на поверхности магнитов как бы дополнительную сетку, очищающую масло от немагнитных загрязнений, прошедших первичный сетчатый фильтр.

Модель 0,04ФМС-12М приспособлена для установки в подающую линию.



Важно! Фильтр необходимо проверять и очищать не реже, чем каждые 100 часов. Очистка подразумевает промывание керосином и продувку сжатым воздухом.

Назначение фильтров ФМС-1М и ФМС-2М

Фильтры магнитно-сетчатые типа ФМС-1М и ФМС-2М предназначены для очистки масел на минеральной основе от содержащихся в них механических примесей и ферромагнитных частиц в гидравлических системах станков и других гидрофицированных машин, работающих при номинальном давлении 6,3 кгс/см². Фильтры работают на маслах с кинематической вязкостью до 500 сСт и при температуре масла от плюс 10 до плюс 60 ºC. Диапазон температуры окружающий среды от плюс 10 до плюс 55 ºC.



Техническая характеристика

            Основные технические параметры фильтров при работе на минеральном масле вязкостью 70-80 сСт и температуре масла от плюс 25 до 30 ºC должны соответствовать данным, указанным в таблице.



Обозначение фильтра

Условный проход, мм

Номинальный расход, л/мин

Тонкость фильтрации, мкм

Степень очистки маг. частиц, %

Масса, кг

0,04ФМС-12М

0,08ФМС-12М

0,16ФМС-12М

10

8

16

16

40

80

160

85

5,0

0,04ФМС-13М

0,08ФМС-13М

0,16ФМС-13М

16

16

32

32

40

80

160

10,5

0,04ФМС-22М

0,08ФМС-22М

0,16ФМС-22М

10

8

16

16

40

80

160

3,0

0,04ФМС-23М

0,08ФМС-23М

0,16ФМС-23М

16

16

32

32

40

80

160

7,0





 Устройство и работа

            Фильтры магнитно-сетчатые ФМС-1М – с резьбовым присоединением на трубах; ФМС-2М – встраиваемые, для установки непосредственно в гнезда корпуса деталей.

            Фильтр магнитно-сетчатый с резьбовым присоединением типа ФМС-1М состоит из крышки 7 (рис. 1), к которой болтами крепится два стакана 3. Стыки между крышкой и стаканами уплотняются резиновыми кольцами 6. В одном из стаканов помещен сетчатый фильтрующий элемент 1, а в другом – магнитный фильтрующий элемент (магнитный уловитель).

            Соединение сетчатого фильтрующего элемента с крышкой – резьбовое.

            Магнитный уловитель представляет собой набор плоских магнитов 5, разделенных шайбами 4 и насаженных на ось 2.

            Загрязненное масло через входное отверстие в крышке фильтра поступает в стакан с сетчатым фильтрующим элементом. Проходя через сетку, масло очищается от механических примесей, затем проходит по каналам в крышке и поступает в стакан с магнитным уловителем. Омывая магниты, масло очищается от ферромагнитных частиц, пропущенных сетчатым фильтрующим элементом, и отфильтрованное идет черех выходное отверстие к месту потребления. Притянутые магнитом ферромагнитные частички образуют на его поверхности щетку, которая становится как бы дополнительным фильтрующим элементом, очищающим масло от немагнитных частиц, пропущенных сетчатым фильтрующим элементом.

            Фильтра магнитно-сетчатый встраиваемый типа ФИС-2М отличается от фильтра типа ФМС-1М конструкцией крышки 1 (рис. 2) и отсутствием стаканов, так как фильтра встраивается в механизм.



Установкам и техническое обслуживание

            Фильтр магнитно-сетчатый устанавливают в местах, удобных для демонтажа и обслуживания. Его не следует устанавливать там, где возможны удары, вибрации.

            Фильтр необходимо монтировать в гидросистеме таким образом, чтобы направление стрелки на крышки фильтра совпадало с направлением движения рабочей жидкости.

            Фильтр магнитно-сетчатый следует очищать от шлама не реже чем через 50-100 ч работы. Для этого отвинтите болты, крепящие крышку со стаканами и снимите стакан. Выверните ось с пакетом магнитов и сетчатый фильтрующий элемент, промойте их под струей керосина и продуйте очищенным сжатым воздухом.







Фильтр с резьбовым присоединением типа ФМС-1М
