| Расход | 8 |
| Давление, Мпа | 6,3 |

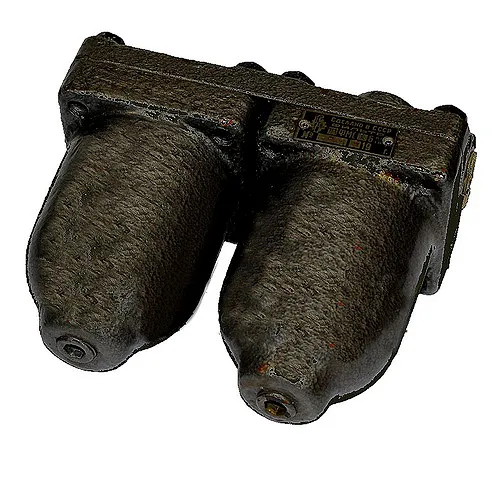

🔧 Фильтр магнитно-сетчатый 0,08ФМС-22М – высокоточное решение для комплексной очистки рабочих жидкостей в промышленных гидросистемах. Разработан специалистами ГИДРОМАШ для удаления механических загрязнений и ферромагнитных частиц одновременно.
💡 Описание и назначение
⚙️ Фильтр магнитно-сетчатый 0,08ФМС-22М представляет собой гидравлическое устройство усовершенствованной конструкции, предназначенное для двухэтапной очистки рабочих жидкостей. Агрегат эффективно удаляет немагнитные частицы через сетчатый элемент и ферромагнитные включения при помощи постоянных магнитов. Рассчитан на эксплуатацию в системах с номинальным давлением до 6,3 МПа и кинематической вязкостью жидкости до 500 сСт.
🔍 Уникальность фильтра магнитно-сетчатого 0,08ФМС-22М заключается в комбинированной системе фильтрации: первичный сетчатый элемент задерживает крупные примеси, а магнитный блок с набором шайб улавливает металлические частицы. При этом образующаяся на магнитах «щетка» из феррочастиц дополнительно очищает жидкость от немагнитных загрязнений, прошедших через сетку.
📏 Вес, габариты и нормативы
⚖️ Масса фильтра магнитно-сетчатого 0,08ФМС-22М составляет 3,0 кг. Габаритные размеры соответствуют ГОСТ 17566-81. Код ТН ВЭД: 842123000. Изделие сертифицировано в системе ГОСТ Р и соответствует требованиям технического регламента ТР ТС 010/2011.
«Надежность гидросистемы начинается с качественной очистки – фильтр магнитно-сетчатый 0,08ФМС-22М от ГИДРОМАШ обеспечивает двойную защиту от абразивного износа»
📊 Технические характеристики
|
Обозначение фильтра |
Условный проход, мм |
Номинальный расход, л/мин |
Тонкость фильтрации, мкм |
Степень очистки маг. частиц, % |
Масса, кг |
|
0,04ФМС-12М 0,08ФМС-12М 0,16ФМС-12М |
10 |
8 16 16 |
40 80 160 |
85 |
5,0 |
|
0,04ФМС-13М 0,08ФМС-13М 0,16ФМС-13М |
16 |
16 32 32 |
40 80 160 |
10,5 |
|
|
0,04ФМС-22М 0,08ФМС-22М 0,16ФМС-22М |
10 |
8 16 16 |
40 80 160 |
3,0 |
|
|
0,04ФМС-23М 0,08ФМС-23М 0,16ФМС-23М |
16 |
16 32 32 |
40 80 160 |
7,0 |
🌡️ Принцип работы и температурный режим
🌀 Загрязненная жидкость поступает в корпус фильтра магнитно-сетчатого 0,08ФМС-22М через входное отверстие. На первом этапе сетчатый элемент задерживает механические примеси, затем жидкость направляется к магнитному блоку. Постоянные магниты, разделенные шайбами, улавливают ферромагнитные частицы, формируя дополнительный фильтрующий слой.
🔥 Рабочий температурный диапазон фильтра магнитно-сетчатого 0,08ФМС-22М: от +10°C до +60°C для рабочей жидкости. Эксплуатация при температуре окружающей среды допускается в пределах +10°C...+55°C. При соблюдении режимов срок службы превышает 8 лет.
🏭 Сферы применения
🏭 Фильтр магнитно-сетчатый 0,08ФМС-22М устанавливается в гидравлические системы: металлорежущих станков, прессов, литьевых машин, судовых энергоустановок и сельскохозяйственной техники. Оптимален для оборудования, требующего высокой степени очистки масел на минеральной основе.
🔄 Аналоги устройства
🔄 Ближайшие аналоги фильтра магнитно-сетчатого 0,08ФМС-22М: FSP-80-MAG (Bucher Hydraulics), MF-80 (Pall Corporation), МФС-80 (отечественный производитель). Отличительная особенность ГИДРОМАШ – комбинированная очистка и увеличенный ресурс при одинаковых габаритах.
🛠️ Ремкомплект и быстроизнашиваемые детали
🛠️ Для фильтра магнитно-сетчатого 0,08ФМС-22М доступен фирменный ремкомплект: сетчатый элемент (артикул СЭ-0822), магнитный уловитель (МУ-0822), уплотнительные кольца (УК-0822). Быстроизнашиваемые детали: сетка фильтрации, магнитные шайбы, резиновые уплотнители.
🔤 Условное обозначение
| Символ | Расшифровка |
|---|---|
| 0,08 | Номинальный расход 8 л/мин |
| ФМС | Фильтр магнитно-сетчатый |
| 22 | Модификация с условным проходом 10 мм |
| М | Исполнение для монтажа в гнездо |
📐 Габаритные и присоединительные размеры
 |
 |
🛒 Примеры заказа
🛒 Типовой заказ: 4 штуки фильтра магнитно-сетчатого 0,08ФМС-22М для модернизации гидросистемы пресс-автомата на предприятии в Екатеринбурге. Комплектация включает ремкомплекты и техническую документацию.
❓ Часто задаваемые вопросы
❓ Как часто требуется обслуживание фильтра 0,08ФМС-22М?
Очистку необходимо проводить каждые 100 часов работы. Процедура включает промывку керосином и продувку сжатым воздухом.
❓ Можно ли использовать фильтр при вязкости выше 500 сСт?
Эксплуатация при вязкости свыше 500 сСт не рекомендуется – это снижает эффективность очистки и увеличивает перепад давления.
❓ Каков гарантийный срок на фильтр магнитно-сетчатый 0,08ФМС-22М?
Гарантия от ГИДРОМАШ составляет 24 месяца при соблюдении условий монтажа и эксплуатации.
❓ Подходит ли модель для пищевого оборудования?
Да, при использовании пищевых масел и дополнительной сертификации. Требуется индивидуальное согласование с заводом-изготовителем.
❓ Какие магниты используются в конструкции?
В фильтре магнитно-сетчатом 0,08ФМС-22М установлены неодимовые магниты с высокой коэрцитивной силой, устойчивые к деградации в масляной среде.
❓ Есть ли возможность изготовления под нестандартные параметры?
Да, ГИДРОМАШ оказывает услуги по разработке индивидуальных модификаций под требования заказчика.
