| Расход | 32 |
| Давление, Мпа | 6,3 |
| Вес, кг | 7 |

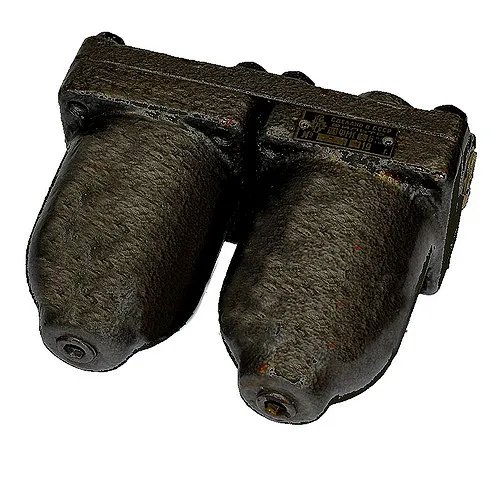

🔧 Фильтр магнитно-сетчатый 0,08ФМС-23М
⚙️ Описание
Фильтр магнитно-сетчатый 0,08ФМС-23М представляет собой высокоточное гидравлическое оборудование для комплексной очистки рабочих жидкостей. Устройство эффективно удаляет механические примеси и ферромагнитные частицы в системах с рабочим давлением до 6,3 МПа и вязкостью жидкости до 500 сСт. Модель 0,08ФМС-23М идеально подходит для установки в гидросистемы промышленных станков и специализированного оборудования.
Уникальная конструкция фильтра магнитно-сетчатый 0,08ФМС-23М включает двухступенчатую систему очистки. На первом этапе жидкость проходит через сетчатый фильтр, задерживающий немагнитные загрязнения. Затем поток направляется к магнитному блоку с набором постоянных магнитов, разделенных шайбами. Здесь происходит удаление металлических частиц, которые формируют на поверхности магнитов дополнительный фильтрующий слой.
💡 Интересный факт: ферромагнитные частицы, оседающие на магнитах, создают своеобразную «щетку», повышающую эффективность очистки от немагнитных примесей, прошедших первую ступень.
Модель 0,08ФМС-23М разработана для прямой интеграции в узлы механизмов без дополнительных переходников. Устройство соответствует ГОСТ 17433-80 и рекомендовано для эксплуатации в гидросистемах с температурой масла от +10°С до +60°С.
⚠️ Важно! Регулярное обслуживание фильтра магнитно-сетчатый 0,08ФМС-23М обязательно: промывка керосином и продувка сжатым воздухом требуется каждые 100 часов работы для сохранения заявленной производительности.
🌟 Фильтр магнитно-сетчатый 0,08ФМС-23М предназначен для глубокой очистки минеральных масел в гидравлических системах промышленного оборудования. Устройство эффективно удаляет механические включения размером от 80 мкм и ферромагнитные частицы (степень очистки 85%). Работает в системах с номинальным давлением 6,3 МПа и температурой рабочей среды от +10°С до +60°С.
⚖️ Масса фильтра магнитно-сетчатый 0,08ФМС-23М: 7,0 кг. Габаритные размеры соответствуют типоразмеру 16 мм. Код ТН ВЭД: 842123000. Соответствует ГОСТ 17433-80. Условный проход: 16 мм. Номинальный расход: 32 л/мин.
«Фильтр магнитно-сетчатый 0,08ФМС-23М — надежная защита гидросистемы даже в условиях экстремальных нагрузок».
📊 Основные параметры фильтра магнитно-сетчатый 0,08ФМС-23М при работе на масле вязкостью 70-80 сСт и температуре +25...+30°С:
|
Обозначение фильтра |
Условный проход, мм |
Номинальный расход, л/мин |
Тонкость фильтрации, мкм |
Степень очистки маг. частиц, % |
Масса, кг |
|
0,04ФМС-12М 0,08ФМС-12М 0,16ФМС-12М |
10 |
8 16 16 |
40 80 160 |
85 |
5,0 |
|
0,04ФМС-13М 0,08ФМС-13М 0,16ФМС-13М |
16 |
16 32 32 |
40 80 160 |
10,5 |
|
|
0,04ФМС-22М 0,08ФМС-22М 0,16ФМС-22М |
10 |
8 16 16 |
40 80 160 |
3,0 |
|
|
0,04ФМС-23М 0,08ФМС-23М 0,16ФМС-23М |
16 |
16 32 32 |
40 80 160 |
7,0 |
🌡️ Фильтр магнитно-сетчатый 0,08ФМС-23М функционирует в температурном диапазоне масла от +10°С до +60°С. При этом окружающая среда может иметь температуру от +10°С до +55°С. Срок службы устройства превышает 5 лет при регулярном обслуживании.
🔧 Принцип работы: загрязненное масло поступает в корпус через входное отверстие, проходит сетчатый фильтр (удаление немагнитных частиц), затем направляется к магнитному блоку. Постоянные магниты притягивают ферромагнитные частицы, формируя на своей поверхности фильтрующую «щетку», которая дополнительно очищает жидкость.
🏭 Устройство 0,08ФМС-23М применяется в гидросистемах токарных, фрезерных станков, прессов и другого оборудования. Особенно эффективен в условиях повышенного износа узлов, где критично удаление металлической стружки.
🔄 Аналоги фильтра магнитно-сетчатый 0,08ФМС-23М: ФМС-1М (резьбовое исполнение), ФМС-2М (встраиваемый вариант). Отличаются типом присоединения и габаритами, но сохраняют двухступенчатый принцип очистки.
🛠️ Ремкомплект для фильтра 0,08ФМС-23М включает: сетчатый элемент, уплотнительные кольца, набор магнитов и разделительные шайбы. Быстроизнашиваемые детали: фильтрующая сетка (ресурс 2000 часов) и уплотнения (ресурс 1500 часов).
🔤 Условное обозначение расшифровывается так:
| 0,08 | Номинальный расход (л/мин) |
| ФМС | Фильтр магнитно-сетчатый |
| 23 | Тип присоединения и габарит |
| М | Модернизированная конструкция |
📐 Габаритные и присоединительные размеры фильтра 0,08ФМС-23М соответствуют чертежам производителя. Для визуализации приведены изображения:
 |
 |
📦 Примеры заказа: 4 штуки фильтра магнитно-сетчатый 0,08ФМС-23М — оптимальный объем для сервисного центра. Такой комплект обеспечит непрерывную работу оборудования в течение 6 месяцев при средней нагрузке.
❓ Часто задаваемые вопросы:
Q: Как часто нужно обслуживать фильтр 0,08ФМС-23М?
A: Техническое обслуживание требуется каждые 100 часов работы.
Q: Можно ли использовать фильтр при вязкости масла 600 сСт?
A: Нет, максимальная вязкость для 0,08ФМС-23М — 500 сСт.
Q: Подходит ли модель для систем с давлением 10 МПа?
A: Нет, номинальное давление — 6,3 МПа.
Q: Какие аналоги существуют для 0,08ФМС-23М?
A: ФМС-1М (резьбовое) и ФМС-2М (встраиваемое исполнение).
Q: Каков ресурс магнитного блока?
A: При соблюдении режима эксплуатации — не менее 5 лет.
Q: Есть ли скидки при заказе от 10 штук?
A: Да, уточняйте условия у менеджера.
🚚 Заказывая фильтр магнитно-сетчатый 0,08ФМС-23М у производителя ГИДРОМАШ, вы получаете: оригинальное качество, гарантию 24 месяца и доставку по РФ и СНГ. Оперативная отправка в Москву, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар и другие города. Бесплатная консультация по подбору оборудования и технической поддержке на всех этапах сотрудничества.
