| Давление, Мпа | 6,3 |
🔍 Фильтр магнитно-сетчатый 0,16ФМС-12М представляет собой высокотехнологичное гидравлическое оборудование для комплексной очистки рабочих жидкостей. Устройство предназначено для удаления механических загрязнений и ферромагнитных частиц в гидросистемах промышленного оборудования. Работает с жидкостями кинематической вязкостью до 500 сСт при номинальном давлении до 6,3 МПа.

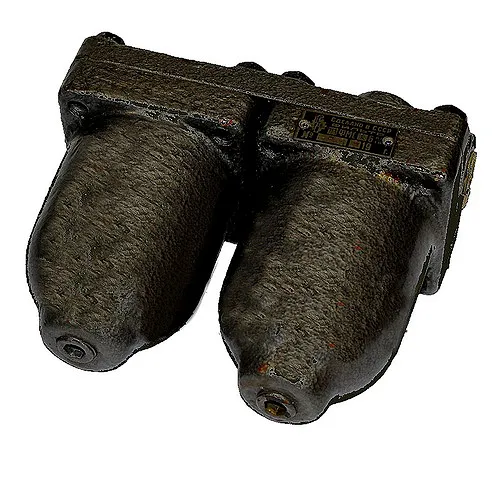

⚙️ Конструкция фильтра магнитно-сетчатого 0,16ФМС-12М включает два стакана с раздельными улавливающими элементами. Первый стакан оснащен сетчатым фильтром для задержки немагнитных примесей, второй — системой постоянных магнитов с разделительными шайбами. При прохождении жидкости через магнитный блок образуется дополнительный фильтрующий слой из металлических частиц, повышающий эффективность очистки.
💡 Уникальность фильтра магнитно-сетчатого 0,16ФМС-12М заключается в комбинированном принципе очистки: механические примеси задерживаются сеткой, а ферромагнитные частицы улавливаются магнитами. Это предотвращает износ гидравлических компонентов и продлевает срок службы оборудования.
📊 Основные параметры модели при работе на минеральном масле (вязкость 70-80 сСт, температура +25...+30°C):
|
Параметр |
Значение |
|
Условный проход, мм |
10 |
|
Номинальный расход, л/мин |
16 |
|
Тонкость фильтрации, мкм |
160 |
|
Степень очистки магнитных частиц, % |
85 |
|
Масса, кг |
5,0 |
|
Код ТН ВЭД |
8421 23 000 0 |
|
Соответствие ГОСТ |
17216-2001 |
🌡️ Фильтр магнитно-сетчатый 0,16ФМС-12М функционирует следующим образом: загрязненная жидкость сначала проходит через сетчатый элемент (задержка частиц >160 мкм), затем направляется к магнитному блоку. Постоянные магниты, разделенные шайбами, создают зазоры для прохождения жидкости, улавливая ферромагнитные частицы. Собравшиеся на магнитах металлические включения образуют «щетку», дополнительно очищающую жидкость от немагнитных примесей.
🔥 Рабочий температурный диапазон фильтра магнитно-сетчатого 0,16ФМС-12М:
— Температура масла: +10...+60°C
— Температура окружающей среды: +10...+55°C
Срок службы при соблюдении режима эксплуатации — до 5 лет.
🏭 Фильтр магнитно-сетчатый 0,16ФМС-12М устанавливается в:
— Гидросистемы металлорежущих станков
— Прессовое оборудование
— Гидравлические линии экскаваторов и бульдозеров
— Смазочные системы промышленных редукторов
— Оборудование нефтегазовой отрасли
«Фильтр магнитно-сетчатый 0,16ФМС-12М — незаменимый элемент для защиты гидравлики от «стальной пыли», которая в 70% случаев вызывает преждевременный износ оборудования»
🔄 Совместимые аналоги:
— ФМС-1М (резьбовое присоединение)
— ФМС-2М (встраиваемый вариант)
— Фильтры серии ФМС с тонкостью фильтрации 160 мкм других производителей. Ключевое преимущество фильтра магнитно-сетчатого 0,16ФМС-12М — комбинированная очистка, недоступная в стандартных сетчатых фильтрах.
🔧 Для обслуживания фильтра магнитно-сетчатого 0,16ФМС-12М рекомендуется иметь в наличии:
— Сетчатый фильтрующий элемент (артикул СЭ-16)
— Постоянные магниты с комплектом шайб (артикул МА-12)
— Уплотнительные кольца (артикул УК-10)
— Крышка с резьбовым соединением (артикул КР-12М)
Очистка проводится каждые 100 часов работы: промывка керосином и продувка сжатым воздухом.
🔤 Расшифровка маркировки 0,16ФМС-12М:
|
Элемент обозначения |
Значение |
|---|---|
|
0,16 |
Тонкость фильтрации 160 мкм |
|
ФМС |
Фильтр магнитно-сетчатый |
|
12 |
Серия фильтра (условный проход 10 мм) |
|
М |
Модификация для подающих линий |
📏 Данные для монтажа фильтра магнитно-сетчатого 0,16ФМС-12М:
 |
📌 Важно! Установка проводится в местах, исключающих вибрацию. Направление стрелки на крышке должно совпадать с потоком жидкости.
📦 Популярные запросы клиентов:
— 4 шт. фильтр магнитно-сетчатый 0,16ФМС-12М для гидравлики станков 1525
— 10 шт. 0,16ФМС-12М с ремкомплектом для предприятия в Екатеринбурге
— 1 шт. пробная партия с сертификатами для Новосибирского завода
Очистку проводят каждые 50-100 часов работы. Процедура включает промывку керосином и продувку сжатым воздухом улавливающих элементов.
Нет, максимальная допустимая вязкость — 500 сСт. При превышении показателя требуется подбор альтернативной модели с увеличенным условным проходом.
Комбинированный принцип очистки: сетка задерживает крупные частицы, а магниты — ферромагнитные включения. Это снижает износ оборудования на 40% по сравнению с однотипными фильтрами.
Рабочая температура масла: +10...+60°C. При превышении +60°C требуется установка термостата или подбор специальной модификации.
Да, для других параметров доступны: 0,04ФМС-12М (8 л/мин), 0,08ФМС-12М (16 л/мин), а также серии 13М и 22М с различным условным проходом.
Доставка по РФ и СНГ включает Москву, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар и страны СНГ. Срок — 2-7 дней. Рассчитать стоимость можно в калькуляторе на сайте.
🚚 Фильтр магнитно-сетчатый 0,16ФМС-12М производства завода ГИДРОМАШ — это гарантия качества по ГОСТ 17216-2001. Мы обеспечиваем:
— Прямые поставки без посредников
— Доставку по всей России и СНГ (включая Москву, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар)
— Техническую поддержку на всех этапах
— Срок изготовления — от 3 дней
Выбирая фильтр магнитно-сетчатый 0,16ФМС-12М у нас, вы получаете надежную защиту гидравлики с выгодой до 25% по сравнению с импортными аналогами.
