Магнитно-сетчатые фильтры серии ФМС-1М и ФМС-2М разработаны для эффективной очистки минеральных масел от механических примесей и ферромагнитных частиц в гидравлических системах промышленного оборудования. Эти устройства широко применяются в системах смазки станков, гидрофицированных машинах и других агрегатах, функционирующих при номинальном давлении до 6,3 кгс/см². Конструкция фильтров ФМС-1М и ФМС-2М обеспечивает высокую степень очистки рабочей среды при кинематической вязкости масла до 500 сСт и температуре от +10 до +60 °C. Диапазон температур окружающей среды — от +10 до +55 °C, что делает фильтры ФМС-1М и ФМС-2М пригодными для эксплуатации в условиях различных климатических зон России.
Благодаря сочетанию сетчатой и магнитной фильтрации, устройства серии ФМС-1М и ФМС-2М обеспечивают комплексную защиту гидросистем от износа, продлевая срок службы оборудования. Производитель — Гидромаш.
Ниже представлены типоразмеры фильтров ФМС-1М и ФМС-2М, с учетом их конструктивных особенностей.
| ФМС-1М | ФМС-2М |
|
|
|

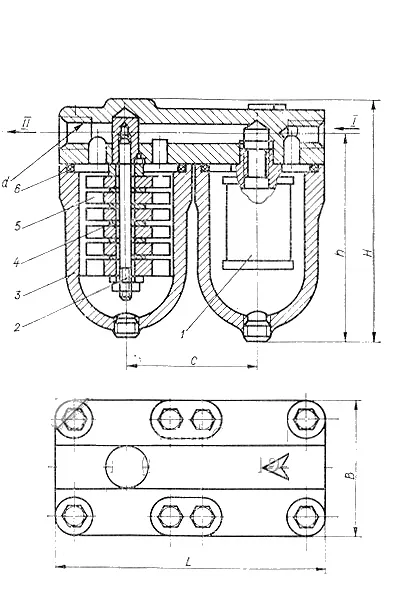

Фильтр с резьбовым присоединением типа ФМС-1М 1 – фильтрующий элемент; 2 – ось; 3 – стакан; 4 – шайба; 5 – магнит; 6 – кольцо; 7 – крышка; I – вход; II – выход |

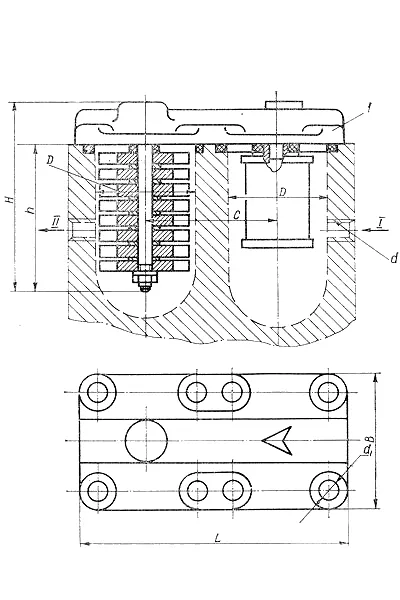

Фильтр встраиваемый типа ФМС-2М: 1 – крышка; I – вход; II – выход |
В таблице ниже приведены ключевые параметры устройств серии ФМС-1М и ФМС-2М. Все значения соответствуют рабочим условиям при использовании минерального масла вязкостью 70–80 сСт и температуре +25…+30 °C.
|
Обозначение фильтра |
Условный проход, мм | Номинальный расход, л/мин | Тонкость фильтрации, мкм | Степень очистки маг. частиц, % | Масса, кг |
|---|---|---|---|---|---|
| 0,04ФМС-12М; 0,08ФМС-12М; 0,16ФМС-12М | 10 | 8; 16; 16 | 40; 80; 160 | 85 | 5,0 |
| 0,04ФМС-13М; 0,08ФМС-13М; 0,16ФМС-13М | 16 | 16; 32; 32 | 40; 80; 160 | 85 | 10,5 |
| 0,04ФМС-22М; 0,08ФМС-22М; 0,16ФМС-22М | 10 | 8; 16; 16 | 40; 80; 160 | 85 | 3,0 |
| 0,04ФМС-23М; 0,08ФМС-23М; 0,16ФМС-23М | 16 | 16; 32; 32 | 40; 80; 160 | 85 | 7,0 |
Модели серии ФМС-1М и ФМС-2М отличаются по условному проходу (10 или 16 мм) и массе, что позволяет подобрать оптимальный фильтр в зависимости от габаритов и требований к подключению. При этом все модификации обеспечивают стабильную производительность и степень очистки ферромагнитных частиц на уровне 85%.

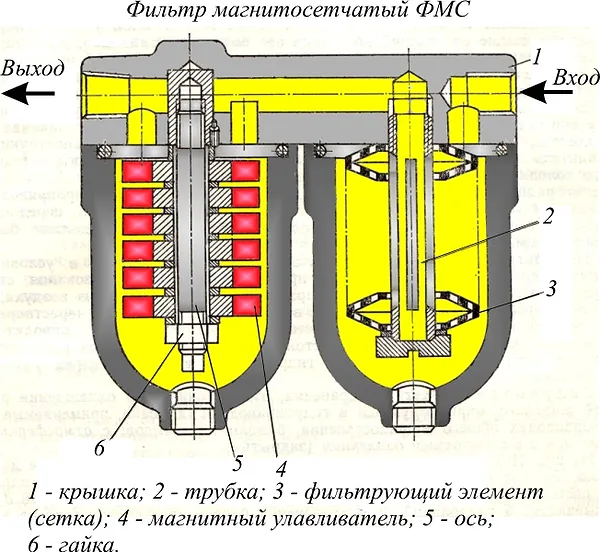

Устройства серии ФМС-1М и ФМС-2М работают по комбинированному принципу — сначала масло проходит через сетчатый фильтрующий элемент, задерживающий крупные механические частицы, а затем поступает в зону воздействия магнитного поля. Магниты улавливают ферромагнитные включения (продукты износа), которые не удаляются сеткой.
Особенность конструкции ФМС-1М и ФМС-2М — формирование «магнитной щетки» на поверхности уловителя. Эта щетка из мелких магнитных частиц дополнительно фильтрует немагнитные загрязнения, повышая эффективность очистки.
Фильтр ФМС-1М — это устройство с резьбовым присоединением, предназначенное для установки на трубопроводах. Он включает крышку, два стакана (один со сетчатым элементом, второй — с магнитным уловителем) и уплотнительные кольца. Такая конструкция обеспечивает удобство обслуживания.
Фильтр ФМС-2М — встраиваемая модель, устанавливаемая непосредственно в гидроблок или корпус оборудования. Отсутствие отдельных стаканов позволяет сэкономить место и упростить монтаж. Присоединение выполняется через вход и выход, выполненные в корпусе агрегата.
Фильтры ФМС-1М и ФМС-2М рассчитаны на работу при температуре рабочей жидкости от +10 до +60 °C. При соблюдении условий эксплуатации и регулярном техническом обслуживании срок службы устройств превышает 8 лет. Устойчивость к вязким маслам (до 500 сСт) расширяет область применения фильтров ФМС-1М и ФМС-2М в тяжелом машиностроении и станкостроении.
Пример расшифровки: 0,08ФМС-12М
– 0,08 — тонкость фильтрации, мкм;
– ФМС — фильтр магнитно-сетчатый;
– 1 — тип присоединения (1 — резьбовой, 2 — встраиваемый);
– 2 — условный проход, мм (2 → 10 мм, 3 → 16 мм);
– М — модификация для работы с минеральными маслами.
Устройства серии ФМС-1М и ФМС-2М применяются в гидравлических системах:
– металлорежущих станков;
– прессов и ковочных агрегатов;
– литейного оборудования;
– подъёмно-транспортных механизмов;
– гидроприводов в химической и деревообрабатывающей промышленности.
Благодаря компактности (особенно моделей ФМС-2М) и надежности, фильтры ФМС-1М и ФМС-2М идеально подходят для модернизации действующих линий и комплектации нового оборудования.
Состав типового ремкомплекта для фильтров ФМС-1М и ФМС-2М:
| Компонент | Описание |
|---|---|
| Сетчатый фильтрующий элемент | Модели 40/80/160 мкм |
| Магнитный уловитель (с осью и шайбами) | Комплект для замены |
| Резиновые уплотнительные кольца | GOST 9833 |
| Болты крепления | М6–М8, сталь 35 |
Чаще всего подлежат замене: сетчатые элементы, магниты и уплотнения. Рекомендуется держать ремкомплект в наличии на складе обслуживания.
Диапазон масс: от 3,0 до 10,5 кг.
Габаритные размеры зависят от модификации — 10 и 16 мм условный проход.
| Параметр | Значение |
|---|---|
| Вес (диапазон), кг | 3,0 – 10,5 |
| Габариты (Д×Ш×В), мм | 200×100×150 – 280×140×180 |
| Код ТН ВЭД | 8421.23.000 |
— Слышал, на заводе почистили гидросистему — из фильтра ФМС-1М и ФМС-2М вытащили магнитную "бороду" длиной с ладонь!
— Ну, это ещё ничего. У нас в ФМС-2М за два года скопилось столько стружки, что он сам стал магнитом...
— Фильтр 0,04ФМС-12М, 2 шт.
— Комплект ремонта для ФМС-2М (сетка 80 мкм + магнит)
— Фильтры ФМС-1М и ФМС-2М — по 1 экз. каждого типоразмера для тестирования
