| Давление, Мпа | 10 |
| Мощность | 0,07кВт |
| Вес, кг | 23 |
| Производимые модели | Мощность | Давление, Мпа | Вес, кг | Цена | |
|---|---|---|---|---|---|
|
Станция смазки СН5М 11-02 | 0,07кВт | 10 | 8 | 37500 руб. |
|
Станция смазки СН5М 11-04, 12-04 | 0,09кВт | 10 | 10 | 52500 руб. |
|
Станция смазки СН5М 11-08, 12-08 | 0,05кВт | 10 | 16 | 94500 руб. |
|
Станция смазки СН5М 11-12, 12-12 | 0,06кВт | 10 | 24 | 148500 руб. |
|
Станция смазки СН5М 21-02, 22-02 | 0,05кВт | 10 | 10 | 40500 руб. |
|
Станция смазки СН5М 21-04, 22-04 | 0,06кВт | 10 | 12 | 60000 руб. |
|
Станция смазки СН5М 21-08, 22-08 | 0,09кВт | 10 | 18 | 103500 руб. |
|
Станция смазки СН5М 21-12, 22-12 | 0,07кВт | 10 | 26 | 163500 руб. |
|
Станция смазки СН5М 31-02, 32-02 | 0,05кВт | 10 | 11 | 67500 руб. |
|
Станция смазки СН5М 31-04, 32-04 | 0,06кВт | 10 | 13 | 81000 руб. |
|
Станция смазки СН5М 31-08, 32-08 | 0,07кВт | 10 | 19 | 120000 руб. |
|
Станция смазки СН5М 31-12, 32-12 | 0,09кВт | 10 | 27 | 187500 руб. |
|
Станция смазки СН5М 41-02, 42-02 | 0,05кВт | 10 | 15 | 67500 руб. |
|
Станция смазки СН5М 41-04, 42-04 | 0,06кВт | 10 | 17 | 94500 руб. |
|
Станция смазки СН5М 41-08, 42-08 | 0,07кВт | 10 | 23 | 148500 руб. |
|
Станция смазки СН5М 41-12, 42-12 | 0,09кВт | 10 | 31 | 217500 руб. |
⚙️ Станция смазки СН5М 41-08, 42-08 представляет собой многоотводное регулируемое устройство для точной подачи смазочных материалов в промышленное оборудование. Основная функция — обеспечение непрерывной смазки узлов трения при номинальном давлении 10 МПа (100 кгс/см²).
🔧 Конструктивно станция смазки СН5М 41-08, 42-08 включает корпус-резервуар, насосные секции и электропривод. Корпус служит емкостью для смазочного материала и базой для монтажа всех компонентов, включая маслоуказатель и фильтры.
📏 Масса станции смазки СН5М 41-08, 42-08 составляет 23 кг. Габаритные размеры: L1 = 300±0,5 мм, L2 ≤ 460 мм. Соответствует ГОСТ 3564-84, класс чистоты масла — не ниже 12 по ГОСТ 17216-71.
«В каждой капле смазки — залог долгой жизни механизма! Станция смазки СН5М 41-08, 42-08 от ГИДРОМАШ превращает техническое обслуживание в точную науку»
|
Станция смазки СН5М |
31-02-х 32-02-Х |
31-04-х 32-04-Х |
31-08-х 32-08-Х |
31-12-х 32-12-Х |
41-02 |
41-04 |
41-08 |
41-12 |
|
Число отводов смазки |
2 |
4 |
8 |
12 |
2 |
4 |
8 |
12 |
|
Вместимость гидробака, дм³ |
2,5 |
2,5 |
6,3 |
10 |
2,5 |
2,5 |
6,3 |
10 |
|
Тип привода |
Ред |
Ред |
Ред |
Ред |
Эл |
Эл |
Эл |
Эл |
|
Передаточное отношение редуктора |
1:80 |
1:80 |
1:80 |
1:80 |
1:160 |
1:160 |
1:160 |
1:160 |
|
Частота вращения вала, с⁻¹ (мин⁻¹) |
- |
- |
- |
- |
||||
|
Потребляемая мощность, кВт |
0,05 |
0,06 |
0,07 |
0,09 |
0,05 |
0,06 |
0,07 |
0,09 |
|
Масса станции, кг |
11 |
13 |
19 |
27 |
15 |
17 |
23 |
31 |
🌡️ Станция смазки СН5М 41-08, 42-08 функционирует в диапазоне температур смазочного материала и окружающей среды от +1°С до +55°С. Электропривод вращает вал с кулачками, приводя в действие насосные секции, которые подают масло через 8 отводов.
💧 Кинематическая вязкость рабочей среды — 10–1500 мм²/с. Воздушный и заливной фильтры (расположенные в крышке корпуса) обеспечивают чистоту смазки, соответствующую 12 классу по ГОСТ 17216-71.
⏱️ При соблюдении эксплуатационных условий срок службы станции смазки СН5М 41-08, 42-08 превышает 10 лет. Ключевые факторы: регулярная замена фильтров, контроль уровня смазки и соблюдение температурного режима.
🏭 Станция смазки СН5М 41-08, 42-08 активно используется на металлорежущих станках, компрессорных установках, прессах и конвейерных системах. Оптимальна для оборудования в закрытых цехах с умеренным климатом.
🔄 Ближайшими аналогами являются модели СН5М 41-04/42-04 (4 отвода) и СН5М 41-12/42-12 (12 отводов). Отличия касаются количества отводов и вместимости гидробака, при сохранении общего принципа работы.
🔩 Для станции смазки СН5М 41-08, 42-08 рекомендуется иметь в запасе: насосные секции, кулачки вала, уплотнительные кольца, фильтрующие элементы (воздушный и заливной). Ремонтный комплект включает все перечисленные компоненты.
|
СН5М |
Х |
Х |
- |
XХ |
- |
Х |
УХЛ |
4 |
|||||
|
Климатическое исполнение (категория 3,4,2) |
|||||||||||||
|
Вид исполнения по УХЛ (У, О) |
|||||||||||||
|
1 - вверх со смещением к задней стенке; |
|||||||||||||
|
Число отводов: |
|||||||||||||
|
Положение привода относительно контроля подачи: |
|||||||||||||
|
Исполнение по приводу: |
|||||||||||||
|
Условное наименование станции смазки |
|||||||||||||
📖 Пример обозначения: Станция 41–08–0 УХЛ4 ГОСТ 3564–84, где:
4 — электропривод;
1 — правое расположение привода;
08 — 8 отводов;
0 — универсальное положение вала;
УХЛ4 — умеренный климат, категория 4.

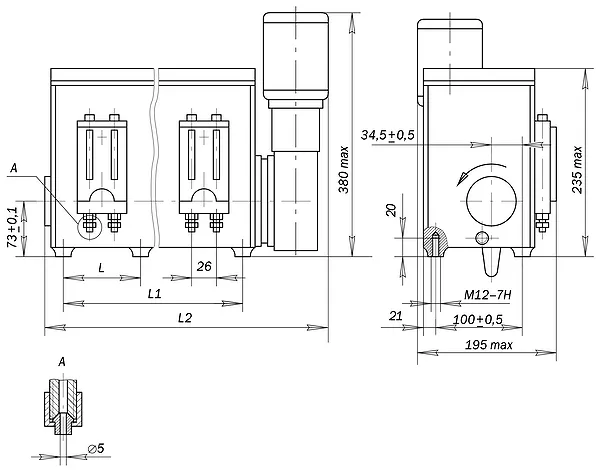

📏 L1 = 300±0,5 мм
📐 L2 = 460 мм, не более.
🛒 Типовые заказы: 4 штуки станции смазки СН5М 41-08, 42-08 для завода в Екатеринбурге; партия из 4 единиц для предприятия в Краснодаре; комплектация 4 станций для сочинского предприятия.
Какой класс чистоты масла требуется для СН5М 41-08, 42-08?
Масло должно соответствовать 12 классу чистоты по ГОСТ 17216-71.
Можно ли использовать станцию при температуре ниже +1°С?
Эксплуатация возможна только в диапазоне +1°С до +55°С. При низких температурах требуется обогрев помещения.
Чем отличаются модели 41-08 и 42-08?
Разница в расположении привода: 41-08 — правое, 42-08 — левое относительно контроля подачи.
Как часто менять фильтры?
Рекомендуется замена каждые 500 часов работы или при снижении эффективности смазки.
Подходит ли станция для пищевого оборудования?
Да, при использовании пищевых смазок с вязкостью 10-1500 мм²/с и дополнительной сертификации.
Есть ли гарантия на станцию смазки СН5М 41-08, 42-08?
Гарантия от ГИДРОМАШ — 24 месяца при соблюдении условий эксплуатации.
🚚 Станция смазки СН5М 41-08, 42-08 производится брендом ГИДРОМАШ с 30-летним опытом. Поставки по всей России (Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар) и странам СНГ. Бесплатная консультация, доставка за 3-5 дней, техническая поддержка на весь срок эксплуатации. Выбирайте качество, проверенное тысячами предприятий!
