| Давление, Мпа | 10 |
| Мощность | 0,05кВт |
| Вес, кг | 15 |
| Производимые модели | Мощность | Давление, Мпа | Вес, кг | Цена | |
|---|---|---|---|---|---|
|
Станция смазки СН5М 11-02 | 0,07кВт | 10 | 8 | 37500 руб. |
|
Станция смазки СН5М 11-04, 12-04 | 0,09кВт | 10 | 10 | 52500 руб. |
|
Станция смазки СН5М 11-08, 12-08 | 0,05кВт | 10 | 16 | 94500 руб. |
|
Станция смазки СН5М 11-12, 12-12 | 0,06кВт | 10 | 24 | 148500 руб. |
|
Станция смазки СН5М 21-02, 22-02 | 0,05кВт | 10 | 10 | 40500 руб. |
|
Станция смазки СН5М 21-04, 22-04 | 0,06кВт | 10 | 12 | 60000 руб. |
|
Станция смазки СН5М 21-08, 22-08 | 0,09кВт | 10 | 18 | 103500 руб. |
|
Станция смазки СН5М 21-12, 22-12 | 0,07кВт | 10 | 26 | 163500 руб. |
|
Станция смазки СН5М 31-02, 32-02 | 0,05кВт | 10 | 11 | 67500 руб. |
|
Станция смазки СН5М 31-04, 32-04 | 0,06кВт | 10 | 13 | 81000 руб. |
|
Станция смазки СН5М 31-08, 32-08 | 0,07кВт | 10 | 19 | 120000 руб. |
|
Станция смазки СН5М 31-12, 32-12 | 0,09кВт | 10 | 27 | 187500 руб. |
|
Станция смазки СН5М 41-02, 42-02 | 0,05кВт | 10 | 15 | 67500 руб. |
|
Станция смазки СН5М 41-04, 42-04 | 0,06кВт | 10 | 17 | 94500 руб. |
|
Станция смазки СН5М 41-08, 42-08 | 0,07кВт | 10 | 23 | 148500 руб. |
|
Станция смазки СН5М 41-12, 42-12 | 0,09кВт | 10 | 31 | 217500 руб. |
⚙️ Станция смазки СН5М 41-02, 42-02 представляет собой многоотводное регулируемое устройство, предназначенное для точной подачи смазочных материалов к узлам трения промышленного оборудования. Электрическая модификация обеспечивает стабильную работу в закрытых помещениях при температуре от +1°С до +55°С.
🔧 Устройство станции смазки СН5М 41-02, 42-02 включает герметичный гидробак, насосные секции и электропривод. Корпус выступает резервуаром для смазки и базой для крепления всех компонентов, что обеспечивает компактность и простоту монтажа на производственном оборудовании.

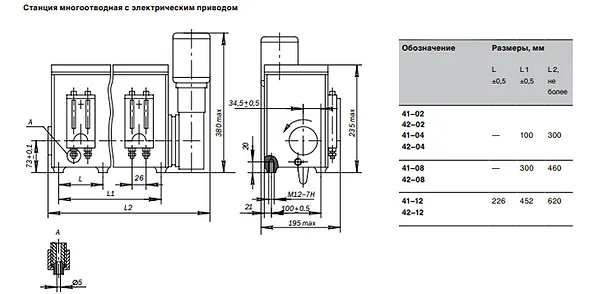

📏 Вес станции смазки СН5М 41-02, 42-02 составляет 15 кг. Габаритные размеры соответствуют требованиям ГОСТ 3564-84, а код ТН ВЭД — 8413.70.000. Устройство соответствует классу чистоты смазочного материала 12 по ГОСТ 17216-71.
«Правильная смазка — залог долгой жизни оборудования. Станция смазки СН5М 41-02, 42-02 от ГИДРОМАШ обеспечивает точную дозировку при любом режиме работы»
|
Параметр |
Значение для СН5М 41-02, 42-02 |
|
Количество отводов |
2 |
|
Номинальная вместимость гидробака, дм³ |
2,5 |
|
Вид привода |
Эл (электрический) |
|
Передаточное отношение редуктора |
1:160 |
|
Частота вращения приводного вала, с⁻¹ (мин⁻¹) |
0,156 (9,4) |
|
Потребляемая мощность, кВт, не более |
0,05 |
|
Масса станции смазки, кг |
15 |
🌡️ Станция смазки СН5М 41-02, 42-02 функционирует за счет электропривода, вращающего кулачковый вал. При работе масло под давлением 10 МПа (100 кгс/см²) подается через регулируемые отводы к точкам смазки. Температурный режим эксплуатации: от +1°С до +55°С при вязкости смазки 10—1500 мм²/с.
🔄 Регулировка подачи осуществляется поворотом кулачков, что позволяет точно дозировать смазочный материал для каждого узла трения. Система работает с классом чистоты не ниже 12, что исключает попадание абразивных частиц в механизм.
⏳ Станция смазки СН5М 41-02, 42-02 рассчитана на эксплуатацию не менее 8 лет при соблюдении условий ГОСТ 3564-84. Ресурс увеличивается при использовании фильтров воздушной и заливной систем, предотвращающих попадание загрязнений в гидробак объемом 2,5 дм³.
🏭 Станция смазки СН5М 41-02, 42-02 активно применяется на металлорежущих станках, компрессорных установках и гидравлических прессах. Ее электрический привод обеспечивает надежную смазку ответственных узлов в условиях непрерывной работы на предприятиях машиностроения и металлургии.
🔄 Конкурентные аналоги станции смазки СН5М 41-02, 42-02 включают модели СГМ-2 и СМ-50, однако устройство ГИДРОМАШ выделяется компактными габаритами (15 кг) и точной регулировкой подачи. В отличие от аналогов, СН5М 41-02, 42-02 соответствует строгим требованиям ГОСТ без необходимости дополнительной адаптации.
🛠️ Для станции смазки СН5М 41-02, 42-02 доступен фирменный ремкомплект, включающий: уплотнительные кольца (арт. УК-05), кулачки распределительного вала (арт. КВ-41) и фильтрующие элементы (арт. ФЭ-12). Быстроизнашиваемые детали: сальники вала, предохранительные клапаны и регулировочные винты отводов.
|
Обозначение |
Расшифровка |
|
СН5М |
Станция смазочная |
|
4 |
Электропривод |
|
02 |
2 отвода |
|
УХЛ4 |
Климатическое исполнение для умеренного климата |
🔍 Пример обозначения: СН5М 41-02 УХЛ4 ГОСТ 3564-84, где:
4 — электропривод, 1 — правое расположение, 02 — 2 отвода, УХЛ4 — исполнение для умеренного климата.
📦 Примеры заказов:
— 4 шт. станции смазки СН5М 41-02, 42-02 для завода в Екатеринбурге
— 4 шт. СН5М 41-02, 42-02 с ремкомплектом для предприятия в Краснодаре
— Комплект из 4 станций смазки СН5М 41-02, 42-02 для компрессорной станции в Новосибирске
Вопрос 1: Какова производительность станции смазки СН5М 41-02, 42-02?
Производительность станции смазки СН5М 41-02, 42-02 составляет 0,156 с⁻¹ (9,4 мин⁻¹) при номинальном давлении 10 МПа. Подача регулируется поворотом кулачков для каждого из двух отводов.
Вопрос 2: Можно ли использовать станцию СН5М 41-02, 42-02 при минусовых температурах?
Эксплуатация станции смазки СН5М 41-02, 42-02 допустима только при температуре от +1°С до +55°С. Для работы в холодных цехах требуется обогрев помещения или применение специальных низкотемпературных смазок.
Вопрос 3: Как часто требуется замена фильтров на станции СН5М 41-02, 42-02?
Фильтры воздушной и заливной систем станции смазки СН5М 41-02, 42-02 заменяются каждые 500 часов работы. Рекомендуется проверять их состояние при плановом ТО вместе с уплотнительными кольцами.
Вопрос 4: Подходит ли СН5М 41-02, 42-02 для пищевого оборудования?
Станция смазки СН5М 41-02, 42-02 не предназначена для пищевой промышленности. Для таких задач требуется модификация из нержавеющих материалов с сертификатом пищевой безопасности.
Вопрос 5: Какие смазки совместимы со станцией СН5М 41-02, 42-02?
Станция смазки СН5М 41-02, 42-02 работает с любыми жидкими смазками кинематической вязкостью 10—1500 мм²/с. Класс чистоты материала должен соответствовать 12 по ГОСТ 17216-71.
Вопрос 6: Входит ли в комплект поставки станции СН5М 41-02, 42-02 крепеж?
В комплект поставки станции смазки СН5М 41-02, 42-02 входят крепежные элементы для монтажа на оборудование. Для установки в специфических условиях рекомендуем заказать дополнительный монтажный комплект.
🚚 Станция смазки СН5М 41-02, 42-02 от ГИДРОМАШ — это гарантия бесперебойной работы вашего оборудования. Поставки осуществляются напрямую от производителя без посредников. Доставка по всей России (Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар) и СНГ в течение 3-7 рабочих дней. Оформите заказ сегодня и получите бесплатную консультацию по подбору смазочного оборудования!
