Сепаратор Х43-45 магнитный

Описание и назначение сепаратора Х43-45 магнитного

⚙️ Сепаратор Х43-45 магнитный предназначен для автоматической очистки смазочно-охлаждающих жидкостей (СОЖ) от мелких магнитных частиц в комбинации с абразивными и немагнитными примесями. Применение сепаратора Х43-45 магнитного повышает качество обработки поверхностей деталей и позволяет многократно использовать СОЖ на шлифовальных, хонинговальных и доводочных станках с абразивным инструментом.

💧 Сепаратор Х43-45 магнитный эффективно очищает водные эмульсии (96,5% воды и 3,5% эмульсола) с вязкостью до 1 мм²/с в диапазоне температур 10–55°C при окружающей среде 1–40°C. Устройство также подходит для масляных, синтетических и других жидкостей с вязкостью до 75 мм²/с.

«Сепаратор Х43-45 магнитный — залог чистоты СОЖ и долговечности вашего оборудования, как шутят инженеры: без него станок работает, но с ним — как по маслу!»

Технические характеристики

📏 Сепаратор Х43-45 магнитный имеет вес от 20 до 40 кг в зависимости от модификации. Код ТН ВЭД: 8421230000. Соответствует ГОСТ 12.2.003-91. Устройство изготавливается с левым и правым расположением привода и не предназначено для работы в средах с едкими газами, парами или во взрывоопасных условиях.

Принцип работы и температурный режим

🌡️ Загрязненная СОЖ поступает в сепаратор Х43-45 магнитный через отверстие I, проходит между корпусом и вращающимся барабаном с ферритобариевыми магнитами (вращение против движения жидкости), очищается от магнитных частиц и выходит через отверстие II. Притянутые частицы снимаются скребком. Температурный режим работы: от 10 до 55°C для СОЖ, от 1 до 40°C для окружающей среды.

⏳ Срок службы сепаратора Х43-45 магнитного при соблюдении условий эксплуатации составляет не менее 10 лет. Ключевым фактором долговечности является регулярная очистка от шлама и своевременная замена масла в редукторе (раз в 6 месяцев).

Где применяется

🏭 Сепаратор Х43-45 магнитный устанавливается на шлифовальных, хонинговальных и доводочных станках с абразивным инструментом. Типичные отрасли: металлобработка, автомобильная промышленность, аэрокосмическое производство. Устройство работает как автономно, так и в составе комплексных систем очистки СОЖ.

Устройство и комплектация

🔧 Сепаратор Х43-45 магнитный состоит из мотор-редуктора, корпуса с магнитным барабаном, скребка, съемной крышки, регулируемой заслонки (уровень СОЖ) и сливной пробки. Все элементы выполнены из коррозионностойких материалов, обеспечивающих работу в агрессивных средах.

Меры безопасности и обслуживание

⚠️ Перед установкой сепаратор Х43-45 магнитный необходимо заземлить. Полная очистка от шлама проводится только после остановки устройства. При монтаже обеспечьте уклон соединительных труб от станка к сепаратору не менее 5°. Сливное отверстие станка рекомендуется закрыть сеткой 3–5 мм.

🔄 Редуктор заполняется смесью масла ИС-20 + 3% олеиновой кислоты (или Aeroshell Oil 100 + 3%). При простоях свыше 12 часов скребок и барабан очищаются от шлама. Профилактический ремонт выполняется ежемесячно с промывкой щели.

Аналоги и ремкомплект

🛠️ Аналоги сепаратора Х43-45 магнитного: MagnaClean Pro (Danfoss), MagnaTrak (Eriez). Ремкомплект включает: ферритобариевые магниты (арт. МБ-01), скребок (арт. СК-07), уплотнительные кольца (арт. УК-12). Быстроизнашиваемые детали: магнитные сегменты, резиновые уплотнители, подшипники барабана.

Условное обозначение

*Размеры для сепаратора Х43-45 магнитного левого исполнения идентичны.

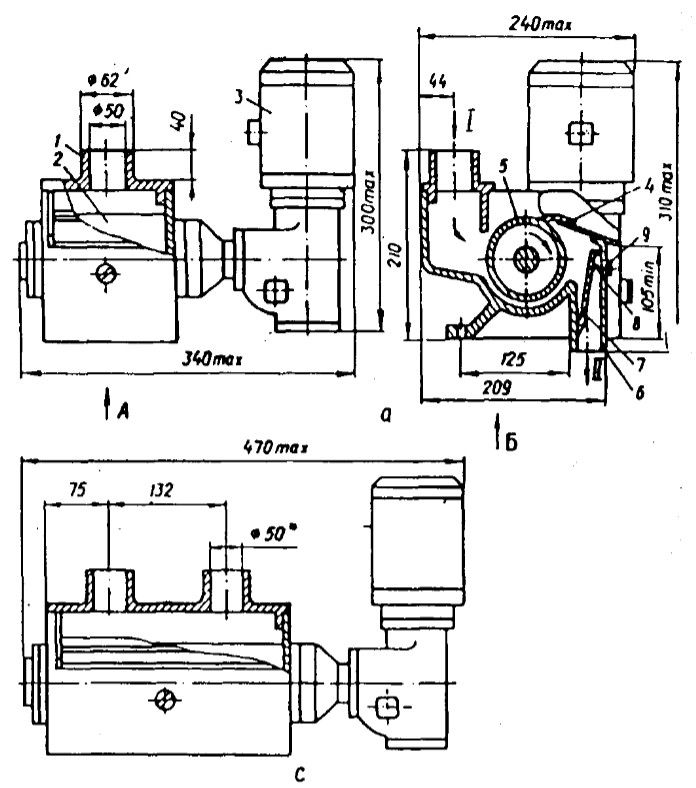

Габаритные и присоединительные размеры

Примеры заказа

Минимальная партия: 1 шт., максимальная — до 50 единиц под заказ.

Доставка по России и СНГ

🚚 Сепаратор Х43-45 магнитный доставляется по всей России и СНГ. Для стран СНГ (Беларусь, Казахстан, Армения). Отправка транспортными компаниями: Деловые Линии, ПЭК, СДЭК.

Сепаратор Х43-45 магнитный: подбор и заказ

Позиция «Сепаратор Х43-45 магнитный»: проверьте три вещи — совпадает ли присоединение, подходит ли расход и давление системы, доступен ли расходный элемент. Сверяйте параметры: l, не более — L1±0,6; x43-43-1-1 — b; x43-44-1-1 — d. Соседние позиции — фильтрующее оборудование; общий раздел — фильтрующее оборудование. Если нужной модели нет в списке, пришлите обозначение или фото маркировки: подберём аналог.

Часто задаваемые вопросы

Можно ли использовать сепаратор Х43-45 магнитный для синтетических СОЖ?

Да, устройство очищает жидкости с вязкостью до 75 мм²/с, включая синтетические составы.

Как часто менять масло в редукторе?

Масло ИС-20 + 3% олеиновой кислоты заменяется раз в 6 месяцев независимо от интенсивности использования.

Подходит ли для взрывоопасных сред?

Нет, сепаратор Х43-45 магнитный не рассчитан на работу во взрывоопасной атмосфере или средах с едкими веществами.

Какой максимальный расход СОЖ?

Для модели Х43-45 — 200 л/мин. При превышении параметров возможна потеря эффективности очистки.

Есть ли гарантия на сепаратор?

Да, ГИДРОМАШ предоставляет 12 месяцев гарантии при соблюдении условий монтажа и эксплуатации.

Можно ли укомплектовать автоматической подачей шлама?

Да, по запросу устанавливается система автоматического удаления отходов (опция ST-45).
