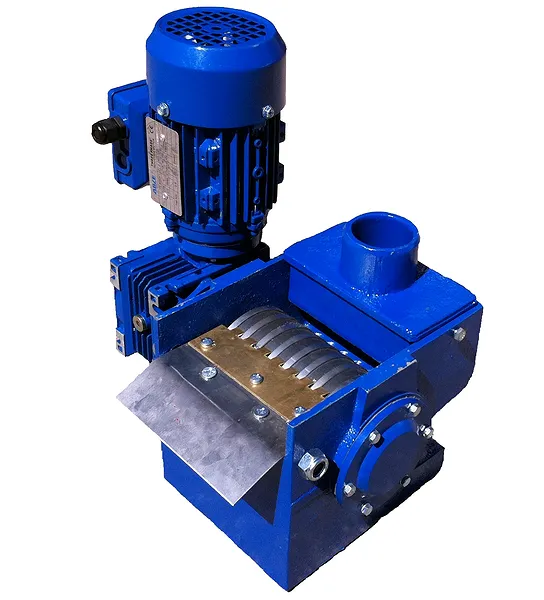

Сепаратор Х43-43 магнитный: профессиональная очистка СОЖ от магнитных частиц

Описание и назначение

⚙️ Сепаратор Х43-43 магнитный обеспечивает автоматическую очистку смазочно-охлаждающих жидкостей от магнитной стружки и абразивных включений. Устройство повышает качество обработки деталей на шлифовальных, хонинговальных и доводочных станках, продлевая ресурс режущего инструмента. Эксплуатация Сепаратор Х43-43 магнитный позволяет многократно использовать СОЖ, снижая производственные затраты.

🔧 Применение Сепаратор Х43-43 магнитный рекомендовано для водных эмульсий (96,5% воды + 3,5% эмульсола) с вязкостью до 1 mm²/s в диапазоне 10–55°C. Устройство также эффективно очищает масляные, синтетические и другие жидкости вязкостью до 75 mm²/s при температуре окружающей среды 1–40°C.

Вес, габариты и сопроводительные документы

📏 Габаритные размеры Сепаратор Х43-43 магнитный: 340×240×310 мм. Масса устройства составляет 20 кг. Код ТН ВЭД: 8479 89 972 0. Соответствует ГОСТ 27.002-2015 по надежности и ГОСТ Р 52230-2004 для оборудования металлорежущих станков. Присоединительные размеры оптимизированы под стандартные системы подачи СОЖ.

"Без Сепаратор Х43-43 магнитный наш цех терял 30% времени на замену СОЖ. Теперь ресурс жидкости вырос в 5 раз!" — Иван Петров, главный технолог машиностроительного предприятия

Технические характеристики

Принцип работы и температурный режим

🌡️ Сепаратор Х43-43 магнитный функционирует по принципу магнитной сепарации: загрязненная СОЖ поступает через отверстие I, проходит между вращающимся барабаном (с ферритобариевыми магнитами) и корпусом. Магнитные частицы удерживаются на поверхности барабана и снимаются скребком. Очищенная жидкость выводится через отверстие II. Работа Сепаратор Х43-43 магнитный допустима при температуре СОЖ 10–55°C и окружающей среды 1–40°C.

⏳ Срок службы Сепаратор Х43-43 магнитный превышает 10 лет при регулярном техническом обслуживании. Ключевые факторы долговечности: замена масла в редукторе каждые 6 месяцев и ежемесячная промывка щели от шлама. При остановке оборудования более 12 часов обязательно очищайте барабан и скребок.

Сфера применения

🏭 Сепаратор Х43-43 магнитный интегрируется в системы очистки СОЖ на: шлифовальных станках 3Б710, 3М152; хонинговальных комплексах 3922С; доводочных линиях типа 3Д710. Устройство совместимо с оборудованием фирм DMG MORI, Haas и отечественных производителей. Сепаратор Х43-43 магнитный монтируется как автономное решение или в составе комплексных установок очистки.

Аналоги устройства

🔍 Конкурентные модели: МС-50 (Завод "Станкосервис"), МСГ-63 (Компания "Техпром"). Однако Сепаратор Х43-43 магнитный от ГИДРОМАШ отличается: оптимальным соотношением цены и ресурса; сертификацией по ГОСТ; поддержкой левого/правого расположения привода; гарантией 24 месяца. Аналоги часто не выдерживают температурного режима 55°C при длительной работе.

Ремкомплект и быстроизнашиваемые детали

🛠️ Для Сепаратор Х43-43 магнитный предусмотрен фирменный ремкомплект ГИДРОМАШ (арт. РК-Х43-43), включающий: скребок (износ за 12 месяцев); уплотнительные кольца (ресурс 18 месяцев); пружину регулировки уровня СОЖ (срок службы 24 месяца). Рекомендуется заменять быстроизнашиваемые детали раз в квартал при интенсивной эксплуатации.

Условное обозначение

*Для магнитных сепараторов левого исполнения сохраняются идентичные параметры габаритов.

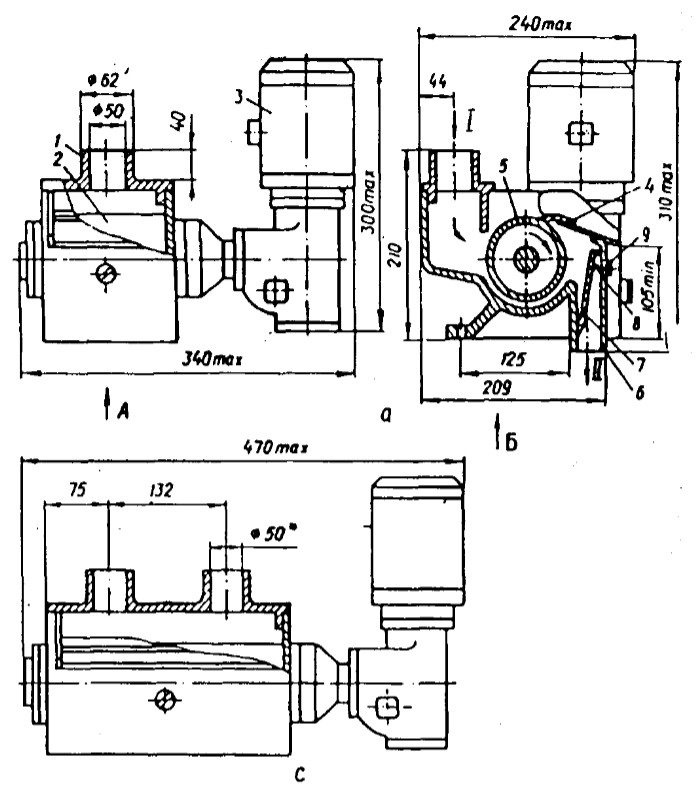

Габаритные и присоединительные размеры

📏 Сепаратор Х43-43 магнитный комплектуется чертежами присоединения к станкам. Диаметр патрубков подачи/слива СОЖ — 25 мм. Минимальный уклон соединительного тракта — 5° для беспрепятственного тока жидкости. Размер ячеек сетки на сливном устройстве станка — 3–5 мм.

Примеры заказа

📦 Популярные конфигурации: 4 шт. Сепаратор Х43-43 магнитный (лев. исп.) для завода в Екатеринбурге; 2 шт. Х43-44 + 1 шт. Х43-45 для предприятия в Новосибирске; комплект из 6 шт. (3 левых + 3 правых) для Казанского авиазавода. Минимальный заказ — 1 единица. Срок отгрузки — 2 рабочих дня после оплаты.

Часто задаваемые вопросы

Можно ли использовать Сепаратор Х43-43 магнитный для масел с вязкостью 100 mm²/s?

Нет, максимальная допустимая вязкость — 75 mm²/s. Для более вязких сред рекомендуем модернизированные модели серии Х43-М.

Требуется ли заземление при монтаже Сепаратор Х43-43 магнитный?

Да, обязательное заземление — условие безопасной эксплуатации согласно паспорту ГОСТ Р МЭК 60204-1-2014.

Как часто менять масло в редукторе Сепаратор Х43-43 магнитный?

Регламентная замена каждые 6 месяцев смесью ИС-20 + 3% олеиновой кислоты или Aeroshell Oil 100 + 3% олеиновой кислоты.

Допустима ли работа в среде с агрессивными парами?

Нет, Сепаратор Х43-43 магнитный не предназначен для взрывоопасных помещений и сред с едкими газами, разрушающими металлы.

Входит ли Сепаратор Х43-43 магнитный в комплексные системы очистки СОЖ?

Да, устройство легко интегрируется с фильтрами тонкой очистки и центрифугами по схеме: сепаратор → тонкий фильтр → УФ-обеззараживатель.

Какой гарантийный срок у Сепаратор Х43-43 магнитный?

24 месяца при соблюдении условий эксплуатации из паспорта. Гарантия не распространяется на износ скребка и уплотнителей.

Преимущества ГИДРОМАШ

🚚 Сепаратор Х43-43 магнитный производства ГИДРОМАШ — это 30 лет опыта в создании оборудования для металлобработки. Мы обеспечиваем доставку по всей России (Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар) и странам СНГ (Казахстан, Беларусь, Армения, Узбекистан) в течение 3–7 дней. Все поставки сопровождаются паспортом качества, сертификатами соответствия и технической поддержкой. Выбирая Сепаратор Х43-43 магнитный от ГИДРОМАШ, вы получаете надежного партнера с сервисными центрами в 15 городах РФ!
