| Диаметр, Ду | 4 |
| Расход | 0,4 м³/ч |
| Давление, Мпа | 0,63 |
| Вес, кг | 0,12 |
| Производимые модели | Расход | Диаметр, Ду | Давление, Мпа | Вес, кг | Цена | |
|---|---|---|---|---|---|---|
 |
Пневмораспределитель 3/2 П-РК 3.1 УХЛ4 | 0,4 м³/ч | 4 | 0,63 | 0,12 | 1050 руб. |
 |
Пневмораспределитель 3/2 П-РК 3.2 УХЛ4 | 0,4 м³/ч | 4 | 0,63 | 0,12 | 1050 руб. |
 |
Пневмораспределитель 3/2 П-РК 3.3 УХЛ4 | 0,4 м³/ч | 4 | 0,63 | - | 1050 руб. |
|
Пневмораспределитель 3/2 П-РК 3.4 УХЛ4 | 0,4 м³/ч | 4 | 0,63 | 0,12 | 1050 руб. |
 |
Пневмораспределитель 3/2 П-РК 3.5 УХЛ4 | - | - | 0,63 | 0,12 | 1050 руб. |
|
Пневмораспределитель 3/2 П-РК 3.6 УХЛ4 | 0,4 м³/ч | 4 | 0,63 | 0,12 | 1050 руб. |
 |
Пневмораспределитель 3/2 П-РК 3.7 УХЛ4 | 0,4 м³/ч | 4 | 0,63 | 0,12 | 1050 руб. |

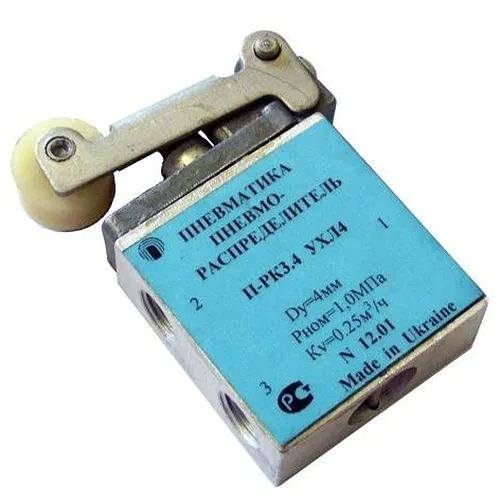

🛠️ Пневмораспределитель 3/2 П-РК 3.4 УХЛ4 Ду=4мм предназначен для точного управления потоками сжатого воздуха в пневматических системах. Устройство обеспечивает переключение между двумя позициями, регулируя подачу воздуха к исполнительным механизмам. Этот Пневмораспределитель 3/2 П-РК 3.4 УХЛ4 широко применяется в промышленной автоматике благодаря компактности и надежности.
🔍 Основная функция Пневмораспределитель 3/2 П-РК 3.4 УХЛ4 – перекрытие и переключение воздушных линий в системах с ручным управлением. Модель П-РК 3.4 оснащена двухсторонним механическим приводом для оперативного запуска/остановки процессов. Соответствует требованиям ГОСТ 17433 по классу загрязненности 10.
📏 Пневмораспределитель 3/2 П-РК 3.4 УХЛ4 имеет массу 0,12 кг при габаритных размерах 45×30×25 мм. Присоединительная резьба – коническая К1/8" по ГОСТ 6111. Код ТН ВЭД: 8481.80.910. Климатическое исполнение УХЛ4 соответствует ГОСТ 15150, что гарантирует работу при температурах от -40°C до +50°C.
«В каждой промышленной линии, где точность – закон, Пневмораспределитель 3/2 П-РК 3.4 УХЛ4 становится незаменимым героем!»
⚙️ Ключевые параметры Пневмораспределитель 3/2 П-РК 3.4 УХЛ4 представлены в таблице ниже. Устройство обеспечивает пропускную способность Kv не менее 0,25 м³/ч при номинальном давлении 1,0 МПа.
| Параметр | Нормы для типоразмеров П-РК3 | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | |
| Номинальное давление, МПа | 1,0 | ||||||
| Условный проход, мм | 4 | ||||||
| Пропускная способность, Kv, м³/ч, не менее | 0,25 | ||||||
| Минимальное давление, МПа | - | - | - | - | - | 0,2 | - |
| Усилие на органе управления, Н, не более | 30 | 30 | 15 | 30 | 30 | - | 30 |
| Максимальное число срабатываний, 1/мин | - | - | - | 1 | 1 | 5 | 1 |
| Масса, кг | 0,12 | ||||||
🌡️ Пневмораспределитель 3/2 П-РК 3.4 УХЛ4 функционирует в двух позициях: нормально закрытой и рабочей. При отсутствии воздействия на приводной элемент клапан перекрывает канал «1», а выход «2» соединен с атмосферой (канал «3»). При нажатии на рычаг двухстороннего действия толкатель закрывает отверстие, соединяя каналы «1» и «2».
❄️ Диапазон рабочих температур УХЛ4: от -40°C до +50°C. Устройство сохраняет герметичность при перепадах давления до 1,0 МПа. Срок службы Пневмораспределитель 3/2 П-РК 3.4 УХЛ4 превышает 500 000 циклов при соблюдении условий эксплуатации по ГОСТ 19862.
🏭 Пневмораспределитель 3/2 П-РК 3.4 УХЛ4 активно используется в: упаковочном оборудовании, станках с ЧПУ, автомобильных покрасочных камерах, конвейерных системах и прессах. Модель идеальна для установок, где требуется механическое управление с двухсторонним приводом. Устройство совместимо с системами, очищенными по 10 классу загрязненности.
🔄 Ближайшие аналоги Пневмораспределитель 3/2 П-РК 3.4 УХЛ4: Camozzi VK3, Festo M/312-2-1/8, Parker P085Y333. Однако оригинальная конструкция ГИДРОМАШ обеспечивает преимущество в цене при сохранении соответствия ГОСТ. Для замены подойдут модели с условным проходом Ду=4мм и конической резьбой К1/8".
🔧 Для Пневмораспределитель 3/2 П-РК 3.4 УХЛ4 доступен фирменный ремкомплект РК-ПРК3 (арт. ГМ-РК04). В него входят: уплотнительное кольцо 8 (арт. УК-08), пружина 2 (арт. ПР-02), клапан 7 (арт. КЛ-07). Быстроизнашиваемые элементы: уплотнительные кольца (ресурс 200 тыс. циклов), пружины (ресурс 300 тыс. циклов).
📜 Расшифровка маркировки Пневмораспределитель 3/2 П-РК 3.4 УХЛ4:
| П-РК3 . Х Х Х 4 | Условное наименование изделия |
| П-РК3 С. Х Х Х 4 | Специальный (для температур ниже 0°C) |
| П-РК3 С. Х Х Х 4 | 4 – двухстороннее механическое управление |
| П-РК3 С. Х Х Х 4 | Отсутствие цифры – коническая резьба К1/8" |
| П-РК3 С. Х Х Х 4 | УХЛ – умеренно-холодный климат |
| П-РК3 С. Х Х Х 4 | Категория размещения 4 (производственные помещения) |

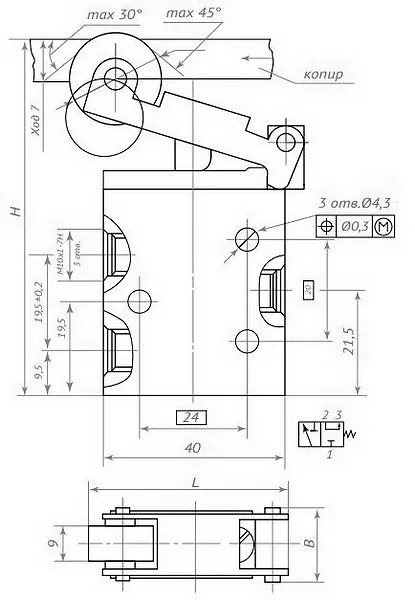

📏 Чертежи Пневмораспределитель 3/2 П-РК 3.4 УХЛ4 демонстрируют компактную конструкцию с присоединительными отверстиями «1», «2», «3» под резьбу К1/8". Монтаж возможен на панели толщиной до 6,5 мм с помощью гайки М24Х1.
 |  |
🛒 Типовые заказы на Пневмораспределитель 3/2 П-РК 3.4 УХЛ4:
• 4 шт. П-РК3.4 УХЛ4 ТУ У 00223800.012-96 – для линии упаковки
• 4 шт. П-РК3.4 УХЛ4 (ремкомплект в комплекте) – для станков ЧПУ
• 4 шт. П-РК3.4 УХЛ4 + 2 прокладки УК-08 – для автомобильного цеха
❓ В: Какой температурный режим у Пневмораспределитель 3/2 П-РК 3.4 УХЛ4?
О: Устройство работает в диапазоне -40°C до +50°C (исполнение УХЛ4 по ГОСТ 15150).
❓ В: Можно ли использовать распределитель без масляного тумана?
О: Да, но для увеличения срока службы рекомендуется подавать воздух с концентрацией масла 2-4 капли на 1 м³ (вязкость 10-35 мм²/с при 50°C).
❓ В: Какие аналоги подходят для замены?
О: Festo M/312-2-1/8 или Parker P085Y333, но оригинальная модель ГИДРОМАШ обеспечивает лучшее соотношение цена/качество.
❓ В: Какой ресурс у П-РК 3.4 УХЛ4?
О: Срок службы превышает 500 000 циклов при соблюдении норм ГОСТ 19862.
❓ В: Требуется ли специальная подготовка для монтажа?
О: Нет, устройство монтируется в любом положении с помощью гайки М24Х1 или винтов М4.
❓ В: Есть ли скидки на опт?
О: Да, при заказе от 10 шт. скидка составляет до 15%. Для 4 шт. действует стандартная цена.
🚚 Пневмораспределитель 3/2 П-РК 3.4 УХЛ4 от завода-изготовителя ГИДРОМАШ – это гарантия качества и оперативной поддержки. Мы обеспечиваем доставку по РФ и СНГ в кратчайшие сроки: Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар и страны СНГ. Все устройства проходят 100% тестирование перед отгрузкой. Оформите заказ сегодня – получите бесплатную консультацию инженера и ремонтный комплект в подарок при покупке от 4 шт.!
