Пневмораспределитель 3/2 П-РК 3.5 УХЛ4 (ломающийся ролик) Ду=4мм

Пневмораспределитель 3/2 П-РК 3.5 УХЛ4 — компактное и надежное пневматическое устройство, предназначенное для переключения потоков сжатого воздуха в промышленных системах. Это двухпозиционный нормально закрытый клапан с односторонним механическим управлением, обеспечивающий стабильную работу технологического оборудования.

Описание и назначение

Пневмораспределитель 3/2 П-РК 3.5 УХЛ4 представляет собой ключевой элемент управления в пневмоприводах и системах автоматизации. Его основная задача — изменение направления потока сжатого воздуха, что позволяет дистанционно или автоматически управлять работой пневмоцилиндров, заслонок, поворотных механизмов и другого исполнительного оборудования.

Оборудование относится к клапанному типу с золотниковым принципом работы, что гарантирует высокую герметичность в закрытом состоянии и быстрое срабатывание. Исполнение с односторонним механическим управлением (например, роликом) делает этот пневмораспределитель 3/2 П-РК 3.5 УХЛ4 идеальным для применения в позиционных системах, станках-автоматах и конвейерных линиях, где переключение инициируется движением детали или механическим толкателем.

Отличается данный пневмораспределитель от аналогов надежностью конструкции, небольшими габаритами и возможностью монтажа в любом пространственном положении. Он рассчитан на номинальное давление до 1.0 МПа (10 бар) и обеспечивает условный проход 4 мм, что оптимально для широкого спектра технологических задач. Работает на сжатом воздухе, соответствующем требованиям ГОСТ.

Вес, габариты, код ТН ВЭД, ГОСТ

Про него шутят так

«Умный» пневмораспределитель 3/2 П-РК 3.5 УХЛ4 работает как послушный светофор на перекрестке: сигнал — и поток воздуха мгновенно перенаправляется, не создавая пробок и аварий в вашей пневмосистеме.

Технические характеристики

Принцип работы

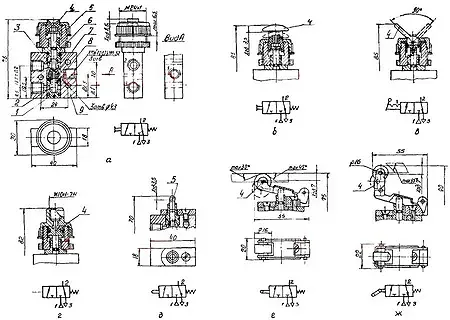

Принцип работы пневмораспределителя 3/2 П-РК 3.5 УХЛ4 основан на перемещении клапана внутри корпуса. В исходном (нормально закрытом) состоянии клапан под действием пружины и давления воздуха перекрывает канал питания. Выходной канал при этом соединен с атмосферным, обеспечивая сброс давления в управляемом приводе.

При воздействии на приводной элемент (ролик) толкатель смещает клапан. Это движение сначала перекрывает связь выходного канала с атмосферой, а затем открывает проход сжатому воздуху от питающего канала к выходному. Таким образом, давление поступает к исполнительному устройству. После прекращения воздействия пружина возвращает клапан в исходное положение, и цикл повторяется.

Надежность работы конкретного пневмораспределителя 3/2 П-РК 3.5 УХЛ4 напрямую зависит от качества подаваемого воздуха и величины управляющего усилия. Важно, чтобы воздух был очищен и содержал распыленную смазку, что минимизирует износ уплотнений и подвижных деталей клапана, продлевая срок его службы.

Лайфхак от мастера

Типичная ошибка при монтаже — неправильная ориентация распределителя относительно направления движения ролика или толкателя. Это может привести к неполному срабатыванию и повышенному износу. Устанавливайте пневмораспределитель так, чтобы усилие на приводной элемент было строго перпендикулярным и не создавало бокового момента.

Температурный режим и срок службы

Пневмораспределитель 3/2 П-РК 3.5 УХЛ4 предназначен для эксплуатации в широком диапазоне температур, характерном для умеренного и холодного климата (исполнение УХЛ). Конкретный рабочий диапазон зависит от качества воздуха и смазки, но устройство сохраняет работоспособность при низких температурах окружающей среды.

Температура и, в первую очередь, качество рабочей среды критически важны для ресурса. Использование неочищенного, влажного или агрессивного воздуха приводит к коррозии, задирам и ускоренному износу уплотнительных колец и направляющих, что резко сокращает срок службы. При соблюдении условий эксплуатации (чистота воздуха по 10 классу, наличие смазки) типовой ресурс модели измеряется миллионами циклов срабатывания. Регулярное обслуживание пневмосистемы — залог долгой работы пневмораспределителя.

Область применения

Пневмораспределитель 3/2 П-РК 3.5 УХЛ4 находит применение в самых разных отраслях промышленности: машиностроении, автомобильной промышленности, дерево- и металлообработке, текстильной и химической промышленности. В машиностроении он управляет зажимными и подающими механизмами станков. В автомобильной промышленности — входит в состав сборочных и испытательных стендов. В деревообработке управляет пневмоприводами торцовочных и режущих станков. В системах ЖКХ подобные устройства могут применяться в управлении задвижками и другой трубопроводной арматурой, обеспечивая автоматизацию технологических процессов.

Современные технологии

Интеграция надежного пневмораспределителя 3/2 П-РК 3.5 УХЛ4 в современные автоматизированные комплексы — это шаг к цифровизации производства. Устройство может управляться сигналом от ПЛК через пневмоэлектрический преобразователь или непосредственно с механической руки кобота. В контуре Industry 4.0 датчики, отслеживающие факт срабатывания и состояние управляемых приводов, позволяют собирать данные для предиктивной аналитики и предотвращения простоев.

Обслуживание и ремонт

Для продления срока службы пневмораспределителя 3/2 П-РК 3.5 УХЛ4 критически важно поддерживать качество рабочей среды. Обязательна установка фильтров-влагоотделителей и лубрикаторов в соответствии с требованиями к чистоте и смазке воздуха. Периодический визуальный контроль на предмет утечек и плановое техобслуживание пневмосистемы в целом — основные меры по предотвращению отказов.

Элементами, изнашивающимися быстрее всего, являются уплотнительные кольца и возвратные пружины. При потере герметичности или замедленном возврате в исходное положение рекомендуется замена ремонтного комплекта. Общий ремонт заключается в разборке, очистке от загрязнений, визуальном осмотре клапана и корпуса на предмет задиров, замене изношенных резинотехнических изделий (РТИ) и последующей сборке с проверкой на стенде.

Ремкомплект или ЗИП

Ремонтный комплект для пневмораспределителя 3/2 П-РК 3.5 УХЛ4, как правило, включает быстровынимаемые и быстроизнашиваемые детали: уплотнительные кольца (кольцо круглого сечения), возвратные пружины клапана и органа управления, а также стандартный крепеж (винты, гайки). Наличие оригинального ЗИП позволяет оперативно восстановить работоспособность устройства своими силами, сократив время простоя оборудования. Заказать оригинальный ремкомплект можно у поставщика.

Аналоги устройства

На рынке представлены различные аналоги и варианты исполнения пневмораспределителей на давление 10 бар с условным проходом 4 мм. Среди них можно выделить модели с различными типами управления: электромагнитным (соленоидным) с напряжением 24 В DC, пневматическим управлением от пилотного давления, а также с механическим управлением в виде педали или грибковой кнопки. Существуют исполнения с нормально открытым (НО) положением, с пятилинейной схемой (5/2) для управления двусторонними цилиндрами, а также компактные распределители для встраивания в блоки (сэндвич-системы). Выбор зависит от конкретной схемы управления и требований к скорости срабатывания.

Условное обозначение

Экономические выгоды

Использование надежного пневмораспределителя 3/2 П-РК 3.5 УХЛ4 в вашем технологическом процессе — это прямая экономия средств. Снижает риски незапланированных простоев из-за отказов пневмоавтоматики, повышает общую надежность контура управления. Высокая износостойкость и ремонтопригодность устройства ведут к снижению затрат на запасные части и сервис. В итоге, применение качественного пневмораспределителя улучшает ROI оборудования за счет роста общего времени наработки на отказ.

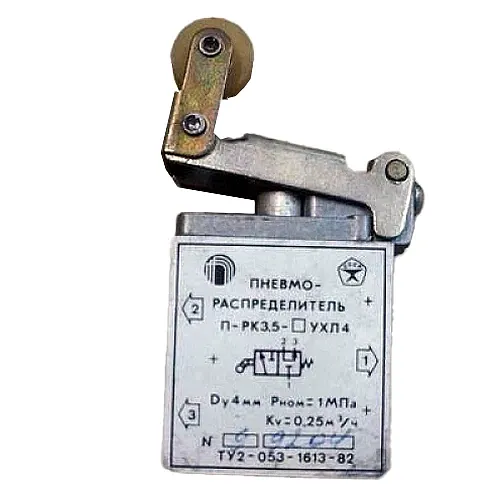

Изображения

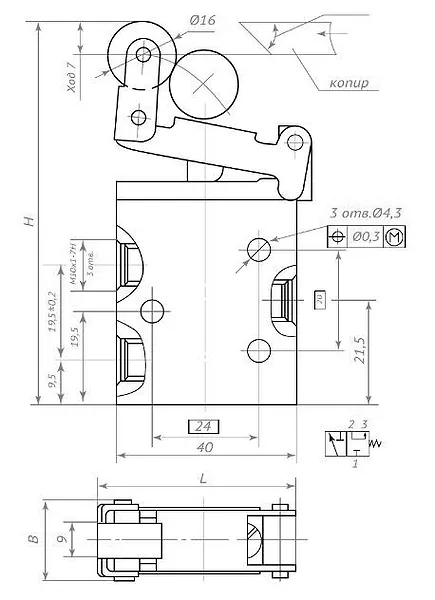

Габаритные и присоединительные размеры

Пневмораспределитель 3/2 П-РК 3.5 УХЛ4 отличается компактными размерами, что позволяет устанавливать его в ограниченном пространстве оборудования. Общие габариты (по корпусу) находятся в пределах нескольких сантиметров, что делает устройство универсальным для интеграции. Присоединение к пневмолиниям осуществляется через три резьбовых отверстия с присоединительной резьбой коническая К1/8" по ГОСТ 6111, промаркированные цифрами "1" (питание), "2" (выход), "3" (атмосфера/сброс). Монтаж возможен как на панель толщиной до 6.5 мм с помощью штатной гайки, так и непосредственно на обработанную плоскость корпуса оборудования.

Примеры заказа

Модель Пневмораспределитель П-РК3.5 УХЛ4 — базовое исполнение с односторонним механическим управлением (ролик), климатическое исполнение УХЛ, категория размещения 4.

Модель Пневмораспределитель П-РК3.5.1 УХЛ4 — исполнение с односторонним механическим управлением и метрической присоединительной резьбой М10х1.

Модель Пневмораспределитель П-РК3.5 УХЛ4 в сборе с кнопкой — вариант для систем ручного управления с местным постом.

Адаптация к российским условиям

Пневмораспределитель 3/2 П-РК 3.5 УХЛ4 изначально разработан с учетом эксплуатации в условиях России и стран СНГ. Его климатическое исполнение УХЛ обеспечивает стабильную работу в широком диапазоне температур, характерном для умеренного и холодного климата. Конструкция и материалы совместимы с рабочими средами, соответствующими отечественным стандартам (ГОСТ). Устройство готово к работе в условиях промышленных предприятий и объектов ЖКХ, где к надежности компонентов предъявляются повышенные требования.

Работа в экстремальных условиях

Пневмораспределитель 3/2 П-РК 3.5 УХЛ4 способен работать в достаточно сложных условиях. Конструкция допускает эксплуатацию при низких температурах, если рабочая среда (сжатый воздух) не содержит избыточной влаги, которая может привести к обмерзанию. Устройство совместимо с отечественными рабочими жидкостями и маслами, применяемыми в лубрикаторах, по ГОСТ. Простота конструкции и модульность позволяют в случае необходимости проводить быструю замену или ремонт в полевых условиях, минимизируя простой жизненно важного технологического оборудования.

Возможность работы на Марсе или Луне

Если бы речь шла о переключении потоков марсианской или лунной атмосферы (в условиях глубокого вакуума ее роль могла бы играть сжатый рабочий газ из баллона), то наш пневмораспределитель 3/2 П-РК 3.5 УХЛ4 теоретически мог бы справиться. Потребовалась бы специальная адаптация материалов под космический холод и радиацию, но сам золотниково-клапанный принцип, рассчитанный на давление до 10 бар и обеспечивающий высокую герметичность, остался бы в основе. Это лишний раз подчеркивает его надежность и запас прочности, заложенный конструкцией.

Часто задаваемые вопросы

Какие гарантийные условия на пневмораспределитель 3/2 П-РК 3.5 УХЛ4?
На оборудование предоставляется гарантия 12 месяцев при соблюдении условий эксплуатации, указанных в технической документации.

Как быстро можно получить данный пневмораспределитель?
Возможна отгрузка со складов в Москве, Санкт-Петербурге, Казани, Ростове-на-Дону или Новосибирске. Сроки доставки в ваш город зависят от выбранной транспортной компании.

Осуществляется ли доставка в мой город?
Да, мы организуем доставку пневмораспределителя 3/2 П-РК 3.5 УХЛ4 по всей территории России и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.

Можно ли заказать ремкомплект для этого распределителя?
Да, оригинальные ремонтные комплекты (ЗИП), включающие уплотнения и пружины, доступны к заказу. Уточняйте актуальную цену и наличие у менеджеров.

Почему выбирают «Гидромаш»

Выбирая пневмораспределитель 3/2 П-РК 3.5 УХЛ4, вы покупаете оригинальное оборудование, поставляемое под надежным брендом: Гидромаш. Мы гарантируем техническое соответствие заявленным характеристикам и предоставляем гарантию 12 месяцев на всю продукцию. Чтобы купить или заказать данный распределитель по выгодной цене с быстрой отгрузкой, свяжитесь с нами. Организуем оперативную доставку не только по Москве и Санкт-Петербургу, но и по всей России, а также в страны СНГ, отправив товар со склада в Москве, СПб, Ростове-на-Дону, Новосибирске или Казани.
