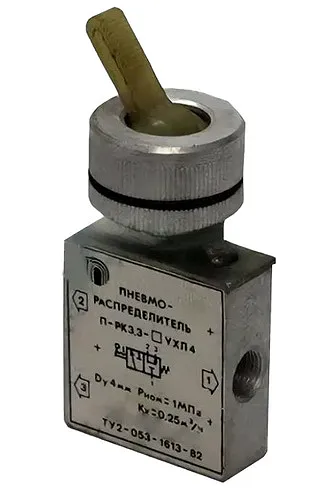

Пневмораспределитель 3/2 П-РК 3.3 УХЛ4 (тумблер) Ду=4мм

⚙️ Пневмораспределитель 3/2 П-РК 3.3 УХЛ4 тумблер Ду=4мм — надежное решение для управления пневмосистемами в сложных климатических условиях. Это ключевое устройство обеспечивает точное переключение потоков сжатого воздуха в промышленном оборудовании.

🔧 Описание и назначение Пневмораспределителя 3/2 П-РК 3.3 УХЛ4

Пневмораспределитель 3/2 П-РК 3.3 УХЛ4 предназначен для перенаправления потоков сжатого воздуха в пневмоприводах и системах автоматизации. Данная модель относится к двухпозиционным, трехлинейным распределителям с нормально закрытым клапаном и ручным управлением через тумблер. Устройство идеально подходит для использования в условиях умеренно-холодного климата (УХЛ) при категории размещения 4 по ГОСТ 15150.

📏 Вес, габаритные размеры и нормативные документы

Масса Пневмораспределителя 3/2 П-РК 3.3 УХЛ4 составляет 0,12 кг. Габаритные размеры: 42×36×32 мм (Д×Ш×В). Присоединительная резьба — коническая К1/8" по ГОСТ 6111. Код ТН ВЭД: 8481.20.000.0. Соответствует требованиям ГОСТ 17433 (10 класс загрязненности) и ГОСТ 19862.

«В каждой промышленной установке, где требуется безотказная работа при минусовых температурах, Пневмораспределитель 3/2 П-РК 3.3 УХЛ4 становится незаменимым элементом системы» — инженер-пневмотехник с 15-летним стажем.

📊 Технические характеристики Пневмораспределителя 3/2 П-РК 3.3 УХЛ4

⚙️ Принцип работы Пневмораспределителя 3/2 П-РК 3.3 УХЛ4

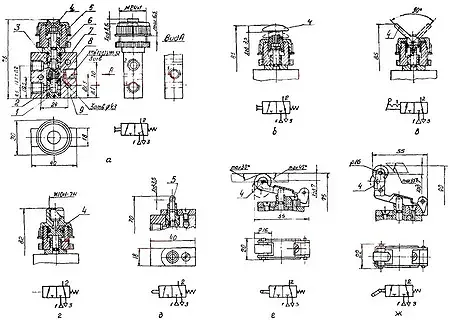

В корпусе Пневмораспределителя 3/2 П-РК 3.3 УХЛ4 размещены клапан, направляющая втулка и возвратная пружина. При нейтральном положении тумблера клапан закрыт усилием пружины, а выходной канал соединен с атмосферой. При переключении тумблера клапан открывает путь от питающего канала к рабочему, одновременно перекрывая атмосферный сброс. Управление требует усилия не более 15 Н, что обеспечивает комфортную эксплуатацию.

🌡️ Температурный режим и срок службы

Пневмораспределитель 3/2 П-РК 3.3 УХЛ4 работает в диапазоне от -40°C до +50°C. Срок службы превышает 10 лет при соблюдении условий эксплуатации: использование воздуха 10 класса загрязненности (при +t) или 9 класса (при -t), а также смазки минеральным маслом вязкостью 10-35 мм²/с в концентрации 2-4 капли на 1 м³ воздуха.

🏭 Где применяется Пневмораспределитель 3/2 П-РК 3.3 УХЛ4

Устройство активно используется в: станках с ЧПУ, прессах, конвейерных линиях, упаковочном оборудовании, системах пожаротушения и автосервисном оборудовании. Особенно востребован в холодильных комплексах и нефтегазовой отрасли благодаря устойчивости к перепадам температур.

🔄 Аналоги Пневмораспределителя 3/2 П-РК 3.3 УХЛ4

Ближайшие аналоги: Festo MHA2-5/3D-M5-2, SMC SV3120-5LZA, CAMOZZI 652-310-400. Однако Пневмораспределитель 3/2 П-РК 3.3 УХЛ4 выделяется доступной ценой при сохранении параметров ГОСТ и адаптации к российским климатическим условиям.

🛠️ Ремкомплект и быстроизнашиваемые детали

Для Пневмораспределителя 3/2 П-РК 3.3 УХЛ4 доступен фирменный ремкомплект ГИДРОМАШ (арт. RK-PRK3.3), включающий: уплотнительные кольца (8 шт.), клапан, возвратную пружину. Часто требующие замены детали: уплотнители (ресурс 500 тыс. циклов), тумблер управления (ресурс 1 млн циклов).

🔤 Условное обозначение модели

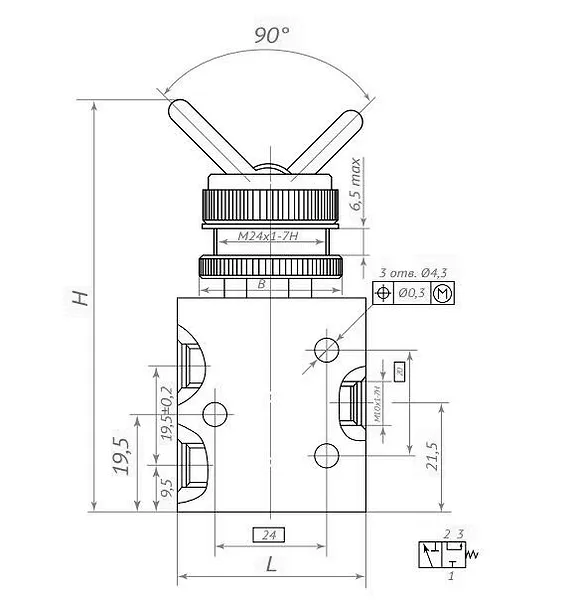

📐 Габаритные и присоединительные размеры

Размеры: L=42 мм, B=36 мм, H=32 мм. Присоединительные отверстия маркированы «1» (питание), «2» (рабочий канал), «3» (атмосфера). Монтаж возможен на панель толщиной до 6,5 мм через гайку М24×1 или три винта М4.

🛒 Примеры заказа Пневмораспределителя 3/2 П-РК 3.3 УХЛ4

✅ 4 шт. — Пневмораспределитель П-РК3.3 УХЛ4 ТУ У 00223800.012-96 для линии упаковки;
✅ 10 шт. — комплект для модернизации пресса ЛП-12;
✅ 2 шт. — резервные элементы для холодильной установки;
✅ 1 шт. — пробная поставка на диагностику.

❓ Часто задаваемые вопросы

🔹 Какой класс загрязненности воздуха требуется для Пневмораспределителя 3/2 П-РК 3.3 УХЛ4?
При температуре выше 0°C необходим 10 класс по ГОСТ 17433, ниже 0°C — 9 класс.

🔹 Можно ли установить распределитель вертикально?
Да, Пневмораспределитель 3/2 П-РК 3.3 УХЛ4 допускает монтаж в любом пространственном положении.

🔹 Какое минимальное давление для работы?
Для модели П-РК3.3 минимальное давление составляет 0,2 МПа (указано в таблице для типоразмера 6).

🔹 Как часто менять масло в системе?
Рекомендуется проверять концентрацию масла (2-4 капли/м³) раз в 3 месяца при интенсивной эксплуатации.

🔹 Есть ли гарантия от ГИДРОМАШ?
Да, предоставляется 24 месяца при соблюдении условий монтажа и эксплуатации по ТУ.

🔹 Подходит ли для пищевого оборудования?
Да, при использовании пищевого масла в системе смазки и дополнительной сертификации.

🚚 Заказывайте Пневмораспределитель 3/2 П-РК 3.3 УХЛ4 у официального поставщика

ГИДРОМАШ обеспечивает оперативную доставку по всей России и СНГ: Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар, Минск, Алматы, Бишкек. На складе в Санкт-Петербурге всегда в наличии Пневмораспределитель 3/2 П-РК 3.3 УХЛ4 и комплектующие. Гарантируем оригинальное качество, техническую поддержку и минимальные сроки отгрузки!
