| Диаметр, Ду | 4 |
| Расход | 0,4 м³/ч |
| Давление, Мпа | 0,63 |
| Вес, кг | 0,12 |
| Производимые модели | Расход | Диаметр, Ду | Давление, Мпа | Вес, кг | Цена | |
|---|---|---|---|---|---|---|
 |
Пневмораспределитель 3/2 П-РК 3.1 УХЛ4 | 0,4 м³/ч | 4 | 0,63 | 0,12 | 1050 руб. |
|
Пневмораспределитель 3/2 П-РК 3.2 УХЛ4 | 0,4 м³/ч | 4 | 0,63 | 0,12 | 1050 руб. |
 |
Пневмораспределитель 3/2 П-РК 3.3 УХЛ4 | 0,4 м³/ч | 4 | 0,63 | - | 1050 руб. |
 |
Пневмораспределитель 3/2 П-РК 3.4 УХЛ4 | 0,4 м³/ч | 4 | 0,63 | 0,12 | 1050 руб. |
 |
Пневмораспределитель 3/2 П-РК 3.5 УХЛ4 | - | - | 0,63 | 0,12 | 1050 руб. |
|
Пневмораспределитель 3/2 П-РК 3.6 УХЛ4 | 0,4 м³/ч | 4 | 0,63 | 0,12 | 1050 руб. |
 |
Пневмораспределитель 3/2 П-РК 3.7 УХЛ4 | 0,4 м³/ч | 4 | 0,63 | 0,12 | 1050 руб. |

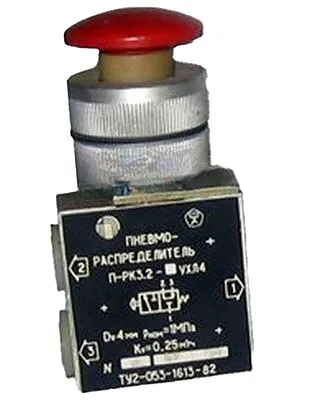

🛠️ Пневмораспределитель 3/2 П-РК 3.2 УХЛ4 (кнопка СТОП) Ду=4мм
🔍 Назначение
Пневмораспределитель 3/2 П-РК 3.2 УХЛ4 предназначен для точного переключения потоков сжатого воздуха в пневмоприводах и автоматизированных системах. Этот компактный агрегат обеспечивает стабильную работу в условиях промышленных предприятий, гарантируя высокую надежность при частых циклах включения/выключения. Пневмораспределитель 3/2 П-РК 3.2 УХЛ4 представляет собой двухпозиционное трехлинейное устройство нормально-закрытого типа с ручным управлением через кнопку СТОП.
«Пневмораспределитель 3/2 П-РК 3.2 УХЛ4 — незаменимый элемент в системах безопасности, где требуется мгновенная остановка процесса»
⚙️ Устройство и принцип работы

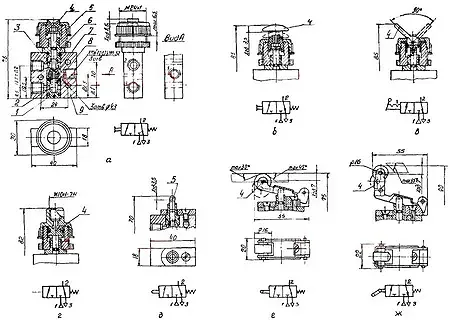

Пневмораспределитель 3/2 П-РК 3.2 УХЛ4 оснащен продуманной конструкцией с клапанным механизмом. В герметичном корпусе размещены клапан, направляющая втулка, возвратная пружина и уплотнительные кольца. Кнопка СТОП взаимодействует с толкателем, преодолевая усилие пружины при нажатии. В исходном состоянии выходной патрубок «2» соединен с атмосферным каналом «3», а при активации кнопки СТОП происходит перекрытие атмосферного канала и соединение питательного канала «1» с выходом. Пневмораспределитель 3/2 П-РК 3.2 УХЛ4 соответствует ГОСТ 6111 по конической резьбе К1/8".
📊 Основные параметры
| Параметр | Нормы для типоразмеров П-РК3 | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | |
| Номинальное давление, МПа | 1,0 | ||||||
| Условный проход, мм | 4 | ||||||
| Пропускная способность, Kv, м3/ч, не менее | 0,25 | ||||||
| Минимальное давление, МПа | - | - | - | - | - | 0,2 | - |
| Усилие на органе управления, Н, не более | 30 | 30 | 15 | 30 | 30 | - | 30 |
| Максимальное число срабатываний, 1/мин | - | - | - | 1 | 1 | 5 | 1 |
| Масса, кг | 0,12 | ||||||
🌡️ Пневмораспределитель 3/2 П-РК 3.2 УХЛ4 функционирует в диапазоне температур от -40°C до +50°C, что соответствует климатическому исполнению УХЛ4 по ГОСТ 15150. Устройство рассчитано на работу со сжатым воздухом 10 класса чистоты (ГОСТ 17433) с добавлением минерального масла вязкостью 10-35 мм²/с. Средний срок службы превышает 1 млн циклов при соблюдении рекомендаций по монтажу и эксплуатации. Пневмораспределитель 3/2 П-РК 3.2 УХЛ4 устойчив к вибрационным нагрузкам и перепадам давления.
🏭 Данный пневмораспределитель активно используется в: конвейерных линиях упаковочного оборудования, системах безопасности промышленных роботов, станках с ЧПУ, автомобильных покрасочных камерах и пищевом производстве. Пневмораспределитель 3/2 П-РК 3.2 УХЛ4 особенно востребован в отраслях, где требуется экстренная остановка процесса по сигналу оператора.
🔤 Расшифровка маркировки
| П-РК3 | Условное наименование изделия |
| П-РК3 С. | Специальное исполнение для низких температур |
| П-РК3 С.2 | Исполнение с кнопкой «Стоп» |
| П-РК3 С.2 Х | Тип присоединительной резьбы (К1/8") |
| П-РК3 С.2 Х 4 | Климатическое исполнение УХЛ4 |

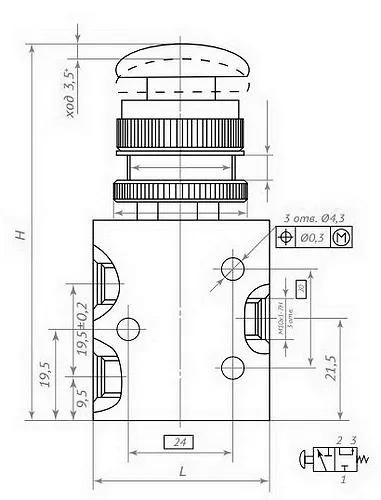

📏 Присоединительные параметры
 |  |
Общий вес устройства — 0,12 кг. Габаритные размеры: 48×36×60 мм. Код ТН ВЭД: 8481.80.910.0. Присоединение к пневмомагистрали осуществляется через три резьбовых отверстия К1/8" по ГОСТ 6111.
🔧 В комплект быстрозаменяемых деталей входят: уплотнительные кольца (арт. УК-04), пружина возвратная (арт. ПВ-07), толкатель кнопки (арт. ТБ-12). Аналоги устройства: КП-32-04-У4, Pneurop-3.2-STOP, Festo MHA2-DS1-S10D.
🛒 Типовые заказы клиентов: 4 шт. П-РК 3.2 УХЛ4 для модернизации линии фасовки (Краснодар), 12 шт. для аварийной системы прессов (Екатеринбург), 8 шт. в запасные части для пищевого оборудования (Сочи).
Пневмораспределитель 3/2 П-РК 3.2 УХЛ4 работает в диапазоне -40°C до +50°C согласно ГОСТ 15150.
Да, но рекомендуется соблюдать концентрацию масла 2-4 капли на 1 м³ воздуха для продления срока службы.
Для исполнения П-РК 3.2 минимальное рабочее давление составляет 0,2 МПа.
Средний ресурс Пневмораспределителя 3/2 П-РК 3.2 УХЛ4 — более 1 миллиона циклов.
Крепление осуществляется через гайку М24х1 на панели до 6,5 мм или тремя винтами М4 на ровную поверхность.
ГИДРОМАШ предоставляет 24 месяца гарантии при соблюдении условий эксплуатации.
🚚 Пневмораспределитель 3/2 П-РК 3.2 УХЛ4 доступен со склада в Москве. Организуем доставку по всем регионам РФ и СНГ: Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар, а также в Беларусь, Казахстан и Армению. Собственное производство ГИДРОМАШ гарантирует оригинальное качество и оптимальную цену. Закажите сегодня — получите консультацию инженера и бесплатный подбор аналогов!
