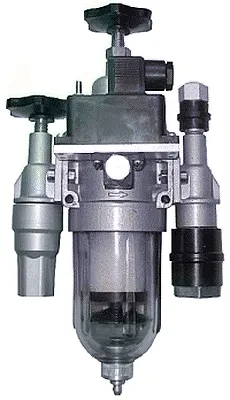

Пневмоблок подготовки воздуха П-Б 16.21 УХЛ4 (Ду=16мм, К1/2") с манометром

⚙️ Пневмоблок подготовки воздуха П-Б 16.21 УХЛ4 — готовое модульное решение для подготовки сжатого воздуха в промышленных пневмосетях, где не требуется маслораспыление. Изделие бренда ГИДРОМАШ (производитель и поставщик — ГИДРОМАШ, ГИДРОМАШ) объединяет фильтрацию, регулирование и контроль давления, сохраняя стабильность параметров линии и защиту оборудования. Ключевая модель для страницы: Пневмоблок подготовки воздуха П-Б 16.21 УХЛ4.

🧰 Назначение и область применения. Пневмоблок подготовки воздуха П-Б 16.21 УХЛ4 обеспечивает тонкую фильтрацию до 40 мкм, отделение влаги до 92% и точную стабилизацию выходного давления в диапазоне 0,05…0,9 МПа. Узел поддерживает корректную работу пневмоцилиндров, клапанов и исполнительных механизмов, продлевая срок их службы и повышая надежность технологического процесса. Пневмоблок подготовки воздуха П-Б 16.21 УХЛ4 подходит для большинства систем общего назначения, в том числе для автоматизированных линий и станочного парка.

🔧 Комплектация блока (модули):

🧩 Модульный входной вентиль П-МК07 для блоков П-МК07.16 — входной вентиль, обеспечивающий контроль минимального рабочего давления и безопасный ввод/снятие давления.

🧩 Модульный фильтр влагоотделитель‑регулятор П-МК04 П-МК04.16 — фильтр‑регулятор для настройки рабочей уставки давления и очистки потока сжатого воздуха от капельной влаги и механических примесей.

🧩 Модульное реле давления воздуха П-МК09 П-МК09.16 — реле давления для формирования электрического сигнала о достижении заданного уровня давления.

🧩 Узел подключения к потребителю со встроенным обратным клапаном и местом под манометр — для стабильной подачи воздуха и удобства мониторинга.

📏 Кратко о габаритах и стандартах. Конструкция компактная, рассчитана на Ду 16 мм и присоединение K1/2. Масса и точные габаритные размеры зависят от комплектации и уточняются по паспорту изделия. Исполнение — УХЛ4 по ГОСТ 15150. Код ТН ВЭД уточняется при оформлении заказа в зависимости от конфигурации. Ключевая модель: Пневмоблок подготовки воздуха П-Б 16.21 УХЛ4.

🛎️ Важно: для стандартной комплектации П-Б16.21 Системы измерения и регистрации манометр — опция. Он не входит в комплект поставки по умолчанию и при заказе указывается отдельной строкой. Пневмоблок подготовки воздуха П-Б 16.21 УХЛ4 допускает установку манометра в штатное место.

🗣️ «Когда в цеху стабильное давление и чистый воздух — станки “дышат” ровно. Именно для этого и создан Пневмоблок подготовки воздуха П-Б 16.21 УХЛ4: включил — и работай спокойно».

📊 Технические характеристики (паспортные данные)

🧪 Принцип работы. Входной модуль отключает/подает воздух и страхует систему от запуска при недостаточном давлении. Комбинированный фильтр‑регулятор последовательно отделяет конденсат и удерживает механические частицы (до 40 мкм), после чего стабилизирует давление в заданном диапазоне. Реле давления подает электрический сигнал при достижении уставки. Благодаря такой логике Пневмоблок подготовки воздуха П-Б 16.21 УХЛ4 обеспечивает чистоту и стабильность параметров потока на стороне потребителя.

🌡️ Температурный режим и срок службы. Эксплуатация осуществляется в климатическом исполнении УХЛ4 в соответствии с ГОСТ 15150 (условия умеренного и холодного климата, категория размещения 4). Фактический срок службы зависит от качества воздуха и регламента обслуживания; регламент замены фильтроэлементов выбирают по фактическому перепаду давления. Пневмоблок подготовки воздуха П-Б 16.21 УХЛ4 демонстрирует стабильную работу при соблюдении паспортных требований.

🏭 Где применяется. Пневмоблок подготовки воздуха П-Б 16.21 УХЛ4 используют на станках с ЧПУ, пневмопрессах, упаковочных и фасовочных линиях, сборочных конвейерах, тестовых стендах, в линиях подачи воздуха к клапанным островам и пневмоцилиндрам. Подходит для цехов металлообработки, деревообработки, пищевого и общего машиностроения.

🔁 Аналоги и взаимозаменяемость. По функционалу альтернативой выступают модульные комплекты на базе тех же узлов П-МК04, П-МК07 и П-МК09 с близкими параметрами Ду 10–25 мм. При подборе аналога ориентируйтесь на требуемый расход, присоединение K1/2 и диапазон регулирования; приоритет — Пневмоблок подготовки воздуха П-Б 16.21 УХЛ4 для стандартных задач.

🧷 Ремкомплект и быстроизнашиваемые элементы.
— Уплотнительные кольца и прокладки корпуса;
— Фильтроэлемент 40 мкм для П-МК04;
— Поплавковый/ручной дренажный узел влагоотделителя;
— Уплотнения резьбовых соединений K1/2;
— Манометр (опция) и переходная арматура;
— Мембрана регулятора давления. Пневмоблок подготовки воздуха П-Б 16.21 УХЛ4 поддерживает штатную замену перечисленных позиций.

🧾 Условное обозначение и расшифровка (пример кодировки, указывается в заказе). Пневмоблок подготовки воздуха П-Б 16.21 УХЛ4 — базовое обозначение, Ду 16 мм, присоединение K1/2, опция манометра по требованию.

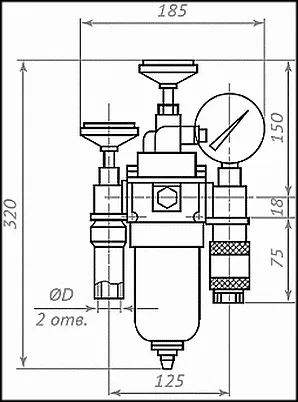

🖼️ Габаритные и присоединительные размеры. На иллюстрациях представлены типовые габариты и посадочные места для монтажа. Используйте данные чертежей при проектировании узла. Пневмоблок подготовки воздуха П-Б 16.21 УХЛ4 допускает унифицированную компоновку модулей.

🛒 Примеры заказа:
1) Пневмоблок подготовки воздуха П-Б 16.21 УХЛ4, Ду 16, K1/2, M0 — без манометра.
2) Пневмоблок подготовки воздуха П-Б 16.21 УХЛ4, Ду 16, K1/2, M1 — с манометром 0–1 МПа.
3) Пневмоблок подготовки воздуха П-Б 16.21 УХЛ4, Ду 16, K1/2, уставка 0,4 МПа, дренаж автоматический.
4) Пневмоблок подготовки воздуха П-Б 16.21 УХЛ4, Ду 16, K1/2, уставка 0,6 МПа, дренаж ручной.

❓ Часто задаваемые вопросы (FAQ)

Вопрос: Подходит ли Пневмоблок подготовки воздуха П-Б 16.21 УХЛ4 для работы без маслораспыления?
Ответ: Да, блок рассчитан на системы, где маслораспыление не требуется, обеспечивая фильтрацию и стабилизацию давления.

Вопрос: Входит ли манометр в стандартную поставку?
Ответ: По умолчанию манометр — опция и заказывается отдельной строкой, штатное место под установку предусмотрено.

Вопрос: Какой температурный режим у исполнения УХЛ4?
Ответ: Эксплуатация ведется по ГОСТ 15150 для климатического исполнения УХЛ4; конкретный диапазон уточняется паспортом объекта и условиями размещения.

Вопрос: Как часто менять фильтроэлемент 40 мкм?
Ответ: По фактическому перепаду давления и загрязнению; периодичность зависит от качества воздуха и режима работы.

Вопрос: Какой максимальный расход поддерживает блок?
Ответ: Номинальный расход при 0,4 МПа — не менее 1,25 м3/мин; минимальный — не менее 0,02 м3/мин.

Вопрос: Где применяется Пневмоблок подготовки воздуха П-Б 16.21 УХЛ4?
Ответ: На станках, конвейерах, в упаковочном оборудовании и общих пневмосетях — для очистки, осушения и стабилизации давления.

🚚 Поставка и бренд. Изделие выпускает ГИДРОМАШ, поставщик — ГИДРОМАШ. Доставка по всей РФ и СНГ: Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар и другие города. Пневмоблок подготовки воздуха П-Б 16.21 УХЛ4 можно заказать с нужной комплектацией и опциями — мы обеспечим оперативную отгрузку, консультации и поддержку на всех этапах.
