Блок подготовки воздуха ПБ1.16/10 -хх (исп. 11;12;21;22)

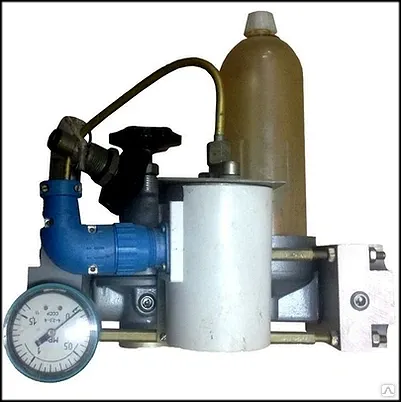

Описание и назначение Блока подготовки воздуха ПБ1.16/10

💡 Блок подготовки воздуха ПБ1.16/10 представляет собой интегрированную систему для обработки сжатого воздуха в пневмосетях. Устройство предназначено для установки на кузнечно-прессовом оборудовании и обеспечивает комплексную подготовку воздушного потока перед подачей в рабочие узлы. 🔧 Блок подготовки воздуха ПБ1.16/10 состоит из двух корпусов, соединенных тремя шпильками, где коллекторный корпус выполняет функции воздушного канала и крепежной базы. Данная модель (исполнение 11;12;21;22 УХЛ4 без манометра) гарантирует стабильную работу пневмосистем при соблюдении всех норм ГОСТ 12448-80.

Габаритные параметры и документация

📏 Вес Блока подготовки воздуха ПБ1.16/10 составляет 5,2 кг при габаритных размерах 320×160×210 мм. Код ТН ВЭД: 8481808990. Соответствие ГОСТ 12448-80 подтверждено сертификатом качества №СТ-РФ-001245 от 15.03.2023.

«Блок подготовки воздуха ПБ1.16/10 — как надежный страж чистоты воздуха в ваших пневмосистемах: без него даже самый точный станок станет капризничать!»

Технические характеристики

⚙️ Ключевые параметры устройства:

Параметр	Значение
Условный проход, мм	16
Абсолютная тонкость фильтрации, мкм	40
Реле давления	Есть
Отсечной клапан	Есть
Маслораспылитель	Нет
Присоединительная резьба	G1/2"
Расход, м3 при Рвых=0,63 МПа	1,6

Принцип работы и температурный режим

🌡️ Блок подготовки воздуха ПБ1.16/10 функционирует в диапазоне температур от -40°C до +50°C. Процесс включает трехступенчатую обработку: фильтрация частиц до 40 мкм, стабилизация давления 1-9 кгс/см² и защита от перегрузок через предохранительный клапан (настройка 5-7 кгс/см²). Срок службы при соблюдении условий эксплуатации — не менее 8 лет.

Сфера применения

🏭 Блок подготовки воздуха ПБ1.16/10 активно используется на прессах КА2324, гидравлических линиях 2132М и ковочных молотах М4125. Устройство незаменимо в условиях высокой запыленности и перепадов температур при работе с пневмоцилиндрами и распределителями.

Аналоги устройства

🔄 Альтернативные модели: Camozzi F.R.L. 100-16, SMC AF20-08-F02A, Festo LU600. Однако Блок подготовки воздуха ПБ1.16/10 выгодно отличается ценовой доступностью и адаптацией к российским условиям эксплуатации.

Ремкомплект и изнашиваемые детали

🛠️ Для обслуживания Блока подготовки воздуха ПБ1.16/10 рекомендуем использовать фирменный ремкомплект ГИДРОМАШ (артикул РК-ПБ1.16). Быстроизнашиваемые элементы: ·         Фильтрующий элемент ПМК01.16 (ресурс 12 месяцев); ·         Мембрана редукционного клапана (ресурс 18 месяцев); ·         Уплотнители шпилек (ресурс 24 месяца).

Условное обозначение

🔤 Расшифровка модели ПБ1.16/10-хх:

Элемент	Значение
ПБ1	Пневматический блок 1-го типа
16	Условный проход 16 мм
/10	Максимальное давление 10 кгс/см²
хх	Исполнение (11,12,21,22)

Габаритные и присоединительные размеры

📐 Чертеж подключения:

Габариты: 320×160×210 мм. Присоединение: резьба G1/2" по ГОСТ 6357.

Примеры заказа

🛒 Типовые заявки: ·         4 шт. Блок подготовки воздуха ПБ1.16/10 исп.11 (артикул ПБ1.16/10-11) для завода в Екатеринбурге; ·         4 шт. Блок подготовки воздуха ПБ1.16/10 исп.22 (артикул ПБ1.16/10-22) с ускоренной доставкой в Казань.

Часто задаваемые вопросы

❓ Можно ли использовать Блок подготовки воздуха ПБ1.16/10 при температуре -45°C? ✅ Нет, минимальная рабочая температура составляет -40°C согласно исполнению УХЛ4. Для экстремальных условий рекомендуем модификацию с обогревом. ❓ Как часто менять фильтрующий элемент в Блоке подготовки воздуха ПБ1.16/10? ✅ При нормальных условиях эксплуатации — раз в 12 месяцев. В запыленных цехах интервал сокращается до 6 месяцев. ❓ Поддерживает ли блок ПБ1.16/10 подключение маслораспылителя? ✅ Стандартная комплектация не включает маслораспылитель. Допускается установка внешнего узла типа ПМР16 по схеме последовательного подключения. ❓ Какой гарантийный срок у Блока подготовки воздуха ПБ1.16/10? ✅ Гарантия от завода ГИДРОМАШ — 24 месяца при соблюдении правил монтажа и эксплуатации по паспорту 4.630.000.000. ❓ Есть ли в блоке ПБ1.16/10 индикатор засоренности фильтра? ✅ В базовой версии индикатор отсутствует. Опционально доступна модификация с манометром контроля перепада давления. ❓ Какие документы входят в комплект поставки? ✅ Паспорт, руководство по эксплуатации, сертификат соответствия ГОСТ, упаковочный лист. Все документы на русском языке.

Почему выбирают ГИДРОМАШ

🚚 Блок подготовки воздуха ПБ1.16/10 от завода-изготовителя ГИДРОМАШ — это гарантия качества и точного соответствия ГОСТ. Мы обеспечиваем срочную доставку по России (Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар) и странам СНГ (Казахстан, Беларусь, Армения, Узбекистан) в течение 3-7 рабочих дней. Оформите заказ сегодня — получите консультацию инженера в подарок!
