| Диаметр, Ду | 16 |
| Давление, Мпа | 1 |
| Вес, кг | 2,2 |
| Производимые модели | Диаметр, Ду | Давление, Мпа | Вес, кг | Цена | |
|---|---|---|---|---|---|
|
Блок подготовки воздуха П-Б16.21 | 16 | 1 | 2,2 | 5400 руб. |
 |
Блок подготовки воздуха П-Б16.31 | 16 | 1 | 2,8 | 5400 руб. |
 |
Блок подготовки воздуха ПБ1.16/10 | 16 | 1 | - | 5400 руб. |
 |
Блоки подготовки воздуха П-Б 16.21, П-Б 16.31 | - | 0,63 | - | 3600 руб. |
|
Пневмоблок подготовки воздуха П-Б 16.21 УХЛ4 | 16 | 0,63 | - | По запросу |
 |
Пневмоблок подготовки воздуха П-Б 16.31 УХЛ4 | 16 | 0,63 | 2,8 | По запросу |
 |
Пневмоблок подготовки воздуха ПБ1.16/10 | - | 0,63 | - | По запросу |
Предназначение пневмоблоков подготовки воздуха П-Б16.21
Пневмоблоки подготовки воздуха П-Б16.21 предназначены для подготовки сжатого воздуха в пневматических приводах и системах технологического оборудования.
Блоки П-Б 16.21 применяются в пневмосистемах, работающих при давлении сжатого воздуха 0,16 до 1,0 МПа, класс загрязненности которого должен быть не грубее 12 класса по ГОСТ 17433-80. Напряжение питания электроцепи блока должно быть не более 220В при питании переменным током частотой 50-60 Гц и 24В при питании постоянным током. Сила тока должна быть не более 1,6А для переменного и 4,0А для постоянного тока.
Диапазон настройки реле давления 0,14-0,63 МПа (1,4-6,3 кгс/см2).
Блоки П-Б16.21 изготавливаются с условным проходом 16мм и полуавтоматическим удалением конденсата следующих исполнений (по выполняемым функциям):
1-очистка сжатого воздуха от капельной влаги и твердых частиц, регулирование и автоматическое поддержание величины давления, визуальный контроль величины давления, удаление конденсата;
2-отключение пневмосистемы от питания, очистка воздуха от капельной влаги и твердых частиц, регулирование и автоматическое поддержание величины давления, удаление конденсата, выпуск сжатого воздуха из пневмосистемы при её отключении, подача электрического сигнала при понижении давления ниже допустимого, предохранение системы от обратного потока сжатого воздуха;
3-отключение системы от питания, очистка сжатого воздуха от капельной влаги и твердых частиц, регулирование и автоматическое поддержание величины давления, удаление конденсата, насыщение сжатого воздуха смазочным материалом, выпуск сжатого воздуха из пневмосистемы при её отключении, подача электрического сигнала при понижении давления ниже допустимого, предохранение системы от обратного потока сжатого воздуха.

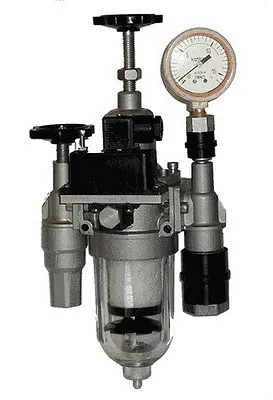

Пневмоблок подготовки воздуха ПБ 16.21 содержит - входной вентиль, фильтр-регулятор, манометр, реле давления, выпускной клапан, клапан отключения манометра.
Технические характеристики пневмоблоков подготовки воздуха П-Б 16.21
|
Параметр |
Нормы для типоразмеров |
|
П-Б16.21 |
|
|
Присоединение |
К1/2" |
|
Номинальное давление, МПа |
1,0 (10) (кгс/см2) |
|
Диапазон настройки давления на выходе, МПа |
0,05 - 0,9 (0,5 - 9,0)(кгс/см2) |
|
Расход воздуха при давлении на выходе 0,4 МПа (4 кгс/см2), м3/мин: |
- номинальный:1,25 |
|
Изменение редуцированного давления на выходе блока при изменении расхода от О до номинального значения, МПа (кгс/см ), не более |
0,06 (0,6) |
|
Степень влагоотделения, %, не менее |
92 |
|
Абсолютная тонкость фильтрации, мкм |
40 |
|
Изменение редуцированного давления на выходе блока при изменении давления на входе с 1 МПа (10 кгс/см ) до давления настройки, но не ниже 0,2 МПа (2 кгс/см ) при расходе воздуха, равном 5% от номинального, МПа (кгс/см ), не более |
0,02 (0,2) |
|
Изменение редуцированного давления на выходе блока при изменении расхода от О до номинального значения, МПа (кгс/см ), не более |
0, 06 (0,6) |
|
Номинальная вместимость резервуара для сбора конденсата, см3 , не менее |
70 |
|
Диапазон настройки давления, МПа (кгс/см ) |
0,14 - 0,63 (1,4 - 6,3) |
|
Погрешность срабатывания реле давления, |
±10 %, не более |
|
Зона нечувствительности реле давления, |
20 %, не более |
|
Масса, кг, не более |
2,2 |

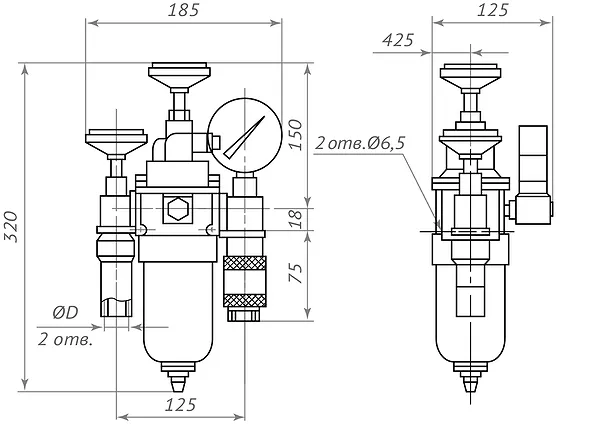

Габаритные и присоединительные размеры
 |
 |
