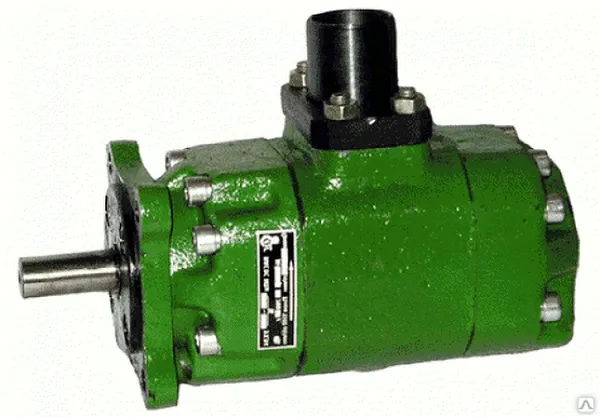

Насос пластинчатый НПл 12,5-16/16

Насос пластинчатый НПл 12,5-16/16: назначение и основные параметры

Насос пластинчатый НПл 12,5-16/16 — нерегулируемый пластинчатый насос типа НПл для гидроприводов металлорежущих станков и других машин, где нужно давление до 16 МПа и постоянный по величине поток рабочей жидкости. Ниже — параметры из руководства по эксплуатации изготовителя. На странице — паспортные данные, пересчёт подачи на другие обороты, подбор двигателя, требования к рабочей жидкости, монтаж и возможные неисправности именно этого исполнения.

Технические характеристики: Насос пластинчатый НПл 12,5-16/16

Мощность двухпоточного насоса получена суммированием паспортных мощностей его секций; точное значение для конкретного исполнения уточняйте при заказе.

Условное обозначение НПл 12,5-16/16

Обозначение НПл 12,5-16/16 читается так: «НПл» — пластинчатый нерегулируемый насос, первое число — рабочий объём первого насоса (12,5 см³), второе — второго (16 см³), после косой черты — номинальное давление 16 МПа. Правое вращение — без обозначения, левое — «Л».

Подача Насос пластинчатый НПл 12,5-16/16 на разных оборотах

Номинальные подачи потоков двухпоточного насоса Насос пластинчатый НПл 12,5-16/16 — 14,4 и 19,4 л/мин при 1500 об/мин, суммарно 33,8 л/мин. Каждый поток работает независимо и подаёт масло в свою магистраль. При другой частоте вращения подача пересчитывается пропорционально: на 1000 об/мин ориентировочно 9,6 и 12,9 л/мин, на 1800 об/мин — 17,3 и 23,3 л/мин.

Давление и мощность: НПл 12,5-16/16

Номинальное давление на выходе — 16 МПа (160 бар, около 163 кгс/см²). Гидравлическая мощность потока при номинальных параметрах N = p·Q/600 ≈ 9,01 кВт. Номинальная (потребляемая) мощность по паспорту — 13 кВт; разница с гидравлической мощностью — потери в насосе (КПД по паспорту ниже единицы).

Привод и двигатель для НПл 12,5-16/16

Номинальная частота вращения Насос пластинчатый НПл 12,5-16/16 — 1500 об/мин, поэтому его соединяют с четырёхполюсным двигателем на 1500 об/мин напрямую или через передачу. По мощности и синхронным оборотам ориентир — двигатель АИР 160S4 (15 кВт). Не ставьте двигатель «в обрез»: пуск на холодном масле и скачки давления дают пиковую нагрузку выше номинальной; насос и двигатель соединяют так, чтобы валы были строго соосны.

Рабочая жидкость и фильтрация для НПл 12,5-16/16

Насос пластинчатый НПл 12,5-16/16 рассчитан на чистые минеральные масла вязкостью 25…213 мм²/с при давлении до 16 МПа и 20…400 мм²/с при давлении до 6,3 МПа, температура масла от –10 до +60 °C; класс чистоты не грубее 12, тонкость фильтрации 25 мкм (10 мкм при малой вязкости и большой нагрузке). Качество масла нужно периодически контролировать: при изменении вязкости более чем на 20 % масло заменяют, а при влаге и загрязнениях принимают меры к их устранению.

Принцип работы: Насос пластинчатый НПл 12,5-16/16

В корпусе вращается ротор с радиальными пазами, в которых скользят пластины; центробежная сила и давление масла прижимают их к внутренней поверхности статора. Камеры между пластинами на стороне всасывания растут и заполняются маслом, на стороне нагнетания уменьшаются и вытесняют масло в линию. В двухпоточном исполнении в одном корпусе работают две независимые насосные секции с отдельными всасывающими и напорными каналами.

Монтаж НПл 12,5-16/16

Всасывающий и сливной трубопроводы погружают в масло так, чтобы не возникали воронки, через которые в систему попадает воздух; конец всасывающей трубы рекомендуется срезать под углом 45°. Перед пуском проверьте направление вращения вала по стрелке на корпусе насоса: неверное направление приводит к тому, что насос не нагнетает масло. Валы насоса и двигателя сцентрируйте. Давление на входе в насос не должно выходить за паспортные пределы.

Возможные неисправности НПл 12,5-16/16

Комплект поставки НПл 12,5-16/16

В комплект входят насос в сборе и документы: руководство по эксплуатации (допускается один экземпляр на партию насосов, отправляемых в один адрес), свидетельство о приёмке, свидетельство о консервации и упаковке. Чертежи деталей поставляются по требованию потребителя за отдельную плату.

Ошибки при выборе НПл 12,5-16/16

Типичная ошибка при выборе — подбирать НПл 12,5-16/16 только по названию, не сверив подачу 14,4 л/мин на реальных оборотах привода и номинальное давление 16 МПа. Вторая ошибка — настройка предохранительного клапана выше номинального давления: насос выдержит недолго, а двигатель будет перегружен.

Похожие модели рядом с НПл 12,5-16/16

Ближайшие по подаче исполнения этого типа:

• Насос пластинчатый НПл 12,5-12,5/16 — подача 14,4 л/мин
• Насос пластинчатый НПл 12,5-20/16 — подача 14,4 л/мин
• Насос пластинчатый НПл 12,5-25/16 — подача 14,4 л/мин

Вопросы и ответы

Какая подача у НПл 12,5-16/16?

Номинальная подача 14,4 л/мин при 1500 об/мин; второй поток — 19,4 л/мин.

Какое давление выдерживает НПл 12,5-16/16?

Номинальное давление на выходе — 16 МПа (160 бар). Предохранительный клапан настраивают не выше этого значения.

Какой двигатель подойдёт к НПл 12,5-16/16?

По мощности и частоте вращения — АИР 160S4 (15 кВт, 1500 об/мин).

Какое масло заливать в систему с НПл 12,5-16/16?

Минеральное масло вязкостью 25–213 мм²/с при температуре –10…+60 °C; рекомендованы масла ИГП-38 и ВНИИ НП-403 с тонкостью фильтрации 25 мкм.

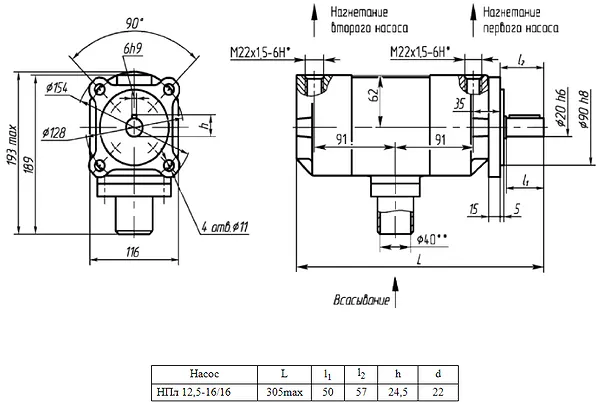

Габаритный чертёж и присоединительные размеры НПл 12,5-16/16

Резьбы нагнетания и всасывания в насосах на давление 6,3 МПа выполнены по ГОСТ 6111-52 (трубная коническая); остальные размеры — на чертеже в миллиметрах.

Заказ и доставка

Цена Насос пластинчатый НПл 12,5-16/16 указана на этой странице; наличие и срок поставки уточняйте у менеджера. Доставка по России и странам СНГ. Другие пластинчатые насосы этого типа — в разделе Насос НПл пластинчатый двухпоточный 16 МПа; общий каталог — гидравлика.
