| Расход | 8,9-8,9 л/мин. |
| Давление, Мпа | 16 |
| Размеры, см | 31,5х18,9х11,6 |
| Вес, кг | 19 |
Насос пластинчатый НПл 8-8/16 — это двухпоточный нерегулируемый гидромашина, предназначенная для работы в составе стационарных и мобильных гидроприводов. Ключевыми преимуществами данной модели являются стабильная подача масла под высоким давлением до 16 МПа, высокая надежность, низкий уровень шума и простота обслуживания.
Насос пластинчатый НПл 8-8/16 представляет собой объемный гидравлический насос с качающимся ротором и двойным рабочим органом. Его основное назначение — преобразование механической энергии вращения вала от электродвигателя или ДВС в энергию потока гидравлической жидкости. Это устройство генерирует два независимых потока рабочей среды, что позволяет питать два гидравлических контура или создать резервную линию.

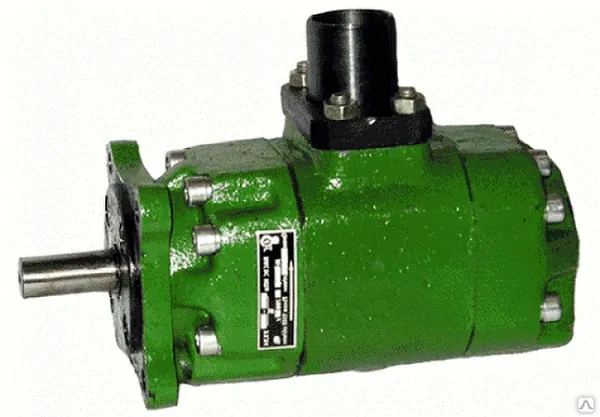

Конструкция насоса пластинчатого НПл 8-8/16 исключительно надежна. Рабочий механизм, основанный на пластинчатом принципе, обеспечивает плавную и безударную работу, что положительно сказывается на ресурсе как самого насоса, так и всего гидрооборудования. Низкий уровень вибрации делает его пригодным для установки в помещениях с высокими требованиями к уровню шума или на мобильной технике, где вибрации критичны.
Основные технические особенности насоса НПл 8-8/16 включают номинальное рабочее давление 16 МПа (160 бар) и суммарную подачу до 17.8 л/мин. Это оборудование предназначено для работы на минеральных маслах, отвечающих требованиям по вязкости и чистоте. Модель отличается высокой ремонтопригодностью и наличием оригинальных ремкомплектов.
Если бы насос пластинчатый НПл 8-8/16 был человеком, его бы звали «Надежный Двойняшка». Он работает за двоих, не шумит, не вибрирует и никогда не просит перерыва. Идеальный сотрудник для вашей гидравлической системы — пока вы платите ему маслом.
| Параметр | Значение для модели НПл 8-8/16 |
|---|---|
| Тип насоса | Пластинчатый, двухпоточный, нерегулируемый |
| Номинальное давление на выходе, МПа (бар) | 16 (160) |
| Рабочий объем первого потока, см³ | 8 |
| Рабочий объем второго потока, см³ | 8 |
| Суммарная номинальная подача (при 1500 об/мин), л/мин | 17.8 (8.9 + 8.9) |
| Номинальная частота вращения вала, об/мин | 1500 |
| Тип рабочей среды | Минеральные гидравлические масла |
| Масса, кг | 19 |
| Климатическое исполнение | УХЛ4 (для умеренного и холодного климата) |
| Направление вращения вала | Правое (стандартное, левое по запросу) |
Принцип действия насоса пластинчатого НПл 8-8/16 основан на изменении объема рабочих камер, образованных пластинами, ротором и статором. Ротор, установленный эксцентрично относительно внутренней поверхности статора, вращается, увлекая за собой пластины. Под действием центробежной силы пластины прижимаются к внутренней поверхности статора, образуя герметичные камеры.
При вращении объем этих камер последовательно увеличивается (зона всасывания) и уменьшается (зона нагнетания). Увеличение объема создает разрежение, за счет которого масло поступает из гидробака через всасывающий канал. Уменьшение объема вытесняет рабочую жидкость в напорную линию. Конструкция насоса НПл 8-8/16 предусматривает два независимых рабочих механизма в общем корпусе, обеспечивающих два синхронных потока. Стабильность расхода напрямую зависит от скорости вращения вала, что позволяет точно прогнозировать производительность.
Типичная ошибка при монтаже насоса пластинчатого — неправильное подключение всасывающей линии. Подключение гибким шлангом малого диаметра или с изгибами создает высокое сопротивление на входе, что приводит к кавитации. Это вызывает повышенный шум, падение производительности и ускоренный износ пластин и статора. Всасывающая магистраль должна быть максимально короткой, прямолинейной и иметь диаметр не меньше диаметра присоединительного отверстия самого насоса НПл.
Пластинчатый насос НПл 8-8/16 рассчитан на работу с маслами в диапазоне температур от -10°C до +60°C. Длительная эксплуатация на границах этого диапазона требует применения соответствующих масел (низкозастывающих или высокотемпературных) и может незначительно сократить межремонтный интервал. Основной фактор, влияющий на ресурс — чистота рабочей жидкости. Абразивные частицы в масле вызывают износ пластин, статора и уплотнений.
При соблюдении условий эксплуатации, установке фильтров тонкой очистки (рекомендованная тонкость не менее 25 мкм) и использовании качественных масел, срок службы насоса пластинчатого НПл 8-8/16 до первого капитального ремонта составляет несколько тысяч моточасов. Регулярный контроль состояния масла и своевременная замена уплотнений продлевают этот период.
Насосы пластинчатые типа НПл находят широкое применение в различных отраслях промышленности благодаря своей надежности и умеренной стоимости. В машиностроении и автомобильной промышленности они используются в составе гидроприводов станков, прессов и испытательных стендов. В горнодобывающей и нефтегазовой отраслях — для питания гидросистем бурового и обогатительного оборудования.
В металлообработке и деревообработке насос НПл 8-8/16 может служить источником давления для гидроцилиндров режущих и зажимных механизмов. В химической и текстильной промышленности, при условии совместимости рабочей среды, он используется в системах дозирования и перемешивания. В строительстве и ЖКХ двухпоточная конструкция позволяет управлять двумя механизмами (например, подъемом и поворотом стрелы) или создавать резерв, что критически важно для бесперебойной работы.
Интеграция пластинчатых насосов в концепцию Industry 4.0 открывает новые горизонты. Оснащение насоса НПл 8-8/16 датчиками давления, температуры и вибрации позволяет в реальном времени отслеживать его состояние. Эти данные, передаваемые через IoT-шлюз на ПЛК или в облако, дают возможность прогнозировать остаточный ресурс пластин и планировать техническое обслуживание без простоев. В гибких производствах такие «умные» насосы могут работать в паре с коботами, обеспечивая их силовые приводы и адаптируя параметры потока под конкретную операцию в автоматическом режиме.
Обслуживание насоса пластинчатого НПл 8-8/16 заключается в регулярном контроле уровня и состояния масла в системе, проверке герметичности соединений и прослушивании на предмет посторонних шумов. Периодически необходимо проверять и при необходимости подтягивать крепежные соединения. Самыми быстроизнашиваемыми элементами являются пластины (лопатки), уплотнения вала и торцевые крышки.
При падении производительности, повышении уровня шума или появлении течей требуется диагностика и, как правило, замена ремкомплекта. Ремонт целесообразно проводить с использованием оригинальных запасных частей от производителя, что гарантирует восстановление исходных характеристик герметичности и производительности.
Ремонтный комплект (ЗИП) для насоса НПл 8-8/16 обычно включает в себя комплект сменных пластин (лопаток) из износостойкого материала, комплекты уплотнительных колец и манжет для вала, уплотнения торцевых крышек, а также комплект крепежных элементов (болты, шайбы). Использование оригинального ЗИП обеспечивает идеальное прилегание деталей, гарантированную герметичность и длительный срок службы после восстановления.
На рынке представлены различные аналоги насоса НПл 8-8/16, которые можно рассматривать по параметрам:
1. Одноточный пластинчатый насос на давление 16 МПа с рабочим объемом 16 см³.
2. Двухпоточный шестеренный насос с аналогичными параметрами расхода и давления.
3. Пластинчатый насос с право-левым вращением на валу.
4. Насос с увеличенным рабочим объемом (например, 10-10 см³) для большей производительности.
5. Модель в коррозионностойком исполнении для работы на специальных жидкостях.
| Элемент кода | Расшифровка |
|---|---|
| НПл | Насос пластинчатый (аббревиатура) |
| 8 | Рабочий объем первого потока, см³ |
| 8 | Рабочий объем второго потока, см³ |
| 16 | Номинальное давление насоса, МПа |
| Л (опционально) | Исполнение с левым вращением вала (если буква отсутствует — правое вращение) |
| УХЛ4 | Климатическое исполнение и категория размещения |
Выбор надежного насоса пластинчатого НПл 8-8/16 — это прямая инвестиция в снижение эксплуатационных затрат. Высокий КПД и низкие потери на трение приводят к экономии электроэнергии. Редкое обслуживание и легкий ремонт минимизируют затраты на ТО и простои оборудования. Продленный ресурс работы сокращает периодичность капитальных затрат на замену узлов. В итоге, применение качественного насоса ощутимо повышает общую окупаемость (ROI) гидравлической системы, делая производство более рентабельным.

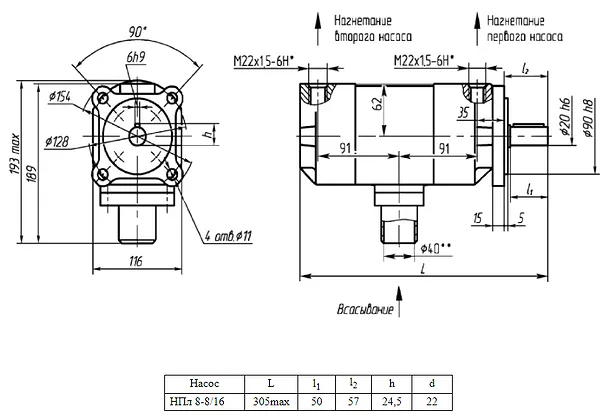

Конкретные габаритные (установочные) и присоединительные размеры насоса НПл 8-8/16 зависят от производителя и модификации. Ориентировочные размеры корпуса: длина ~300 мм, ширина ~200 мм, высота ~200 мм. Для крепления используются фланцевые или лапные соединения с отверстиями под болты. Присоединение гидролиний, как правило, осуществляется через резьбовые порты стандартных типоразмеров (например, КФТР). Перед монтажом необходимо изучить паспортные чертежи для точного позиционирования насоса и обеспечения свободного доступа для обслуживания.
Модель НПл 8-8/16 — стандартное исполнение с правым вращением вала и климатическим исполнением УХЛ4.
Модель НПл 8-8/16 Л — исполнение с левым вращением вала, для специфических кинематических схем.
Модель НПл 8-8/16 УХЛ4 — полное обозначение, указывающее на возможность эксплуатации в холодном климате.
Насос пластинчатый НПл 8-8/16 создан с учетом требований отечественной промышленности. Он стабильно работает в широком диапазоне температур, характерном для регионов РФ и СНГ. Конструкция совместима с наиболее распространенными в России минеральными маслами, соответствующими ГОСТ. Силовые элементы рассчитаны на возможные перегрузки и нестабильность параметров сети. Это делает данный насос готовым к круглогодичной эксплуатации на различных объектах — от цехов машиностроительных заводов до систем коммунального хозяйства.
Насос НПл 8-8/16 демонстрирует устойчивость в сложных условиях. При использовании специальных низкозастывающих масел возможен пуск и кратковременная работа при температурах до -30°C. Конструктивная надежность позволяет эксплуатировать его в средах с повышенной запыленностью (при соответствующей защите). Простота разборки и доступность ремкомплектов делают возможным оперативный ремонт и замену изношенных деталей даже в полевых условиях, минимизируя простой критического оборудования.
Теоретически, насос пластинчатый НПл 8-8/16 мог бы претендовать на роль оборудования для лунной или марсианской миссии. Его основное преимущество — работа в вакууме не требуется, так как он предназначен для замкнутого гидравлического контура. Главными вызовами стали бы экстремальные перепады температур (от -150°C до +120°C) и необходимость в специальной рабочей жидкости с крайне низкой температурой застывания. Однако сама по себе конструктивная надежность, герметичность и способность работать с малым количеством смазки говорят о значительном запасе прочности, заложенном в это, казалось бы, земное устройство.
Какое рабочее давление у насоса НПл 8-8/16?
Номинальное рабочее давление данной модели составляет 16 МПа (160 бар). Это максимальное давление, при котором насос пластинчатый НПл 8-8/16 обеспечивает заявленную производительность и ресурс.
Какое масло нужно заливать в гидросистему с этим насосом?
Рекомендуется использовать минеральные индустриальные масла (например, И-Г-А, И-Г-С по ГОСТ) с кинематической вязкостью 25-213 мм²/с при рабочей температуре. Чистота масла должна обеспечиваться фильтром с тонкостью фильтрации не менее 25 мкм.
Можно ли заказать ремкомплект для насоса?
Да, оригинальные ремкомплекты для насоса пластинчатого НПл 8-8/16, включающие пластины, уплотнения и крепеж, всегда доступны для заказа. Их использование гарантирует восстановление первоначальных характеристик после ремонта.
Как осуществляется доставка насосов в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города?
Мы осуществляем доставку по всей России и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Отправка возможна со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Сроки и стоимость доставки рассчитываются индивидуально при оформлении заказа.
Купить насос пластинчатый НПл 8-8/16 от производителя — это гарантия получения надежного оборудования для вашего производства. Мы предлагаем оригинальную продукцию бренда Гидромаш с официальной гарантией 12 месяцев. Наша компания обеспечивает быструю отгрузку товара: наличие и возможность поставки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани позволяют минимизировать сроки получения. Мы организуем доставку в любой регион России и страны СНГ. Чтобы узнать актуальную цену на насос пластинчатый НПл 8-8/16 и оформить заказ, свяжитесь с нашими менеджерами по телефону или через форму на сайте.
