| Расход | 71,4-25,5 л/мин. |
| Давление, Мпа | 16 |
| Мощность, кВт / обороты | ≈33 / 1500 · АИР 200M4 |
| Размеры, см | 36,5х24,7х17 |
| Вес, кг | 32 |

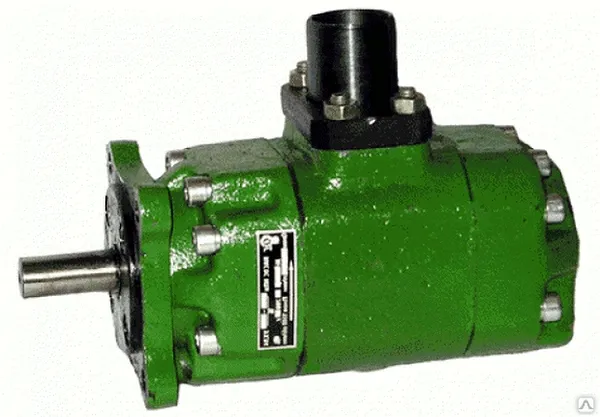

Насос пластинчатый НПл 56-20/16 — нерегулируемый пластинчатый насос типа НПл для гидроприводов металлорежущих станков и других машин, где нужно давление до 16 МПа и постоянный по величине поток рабочей жидкости. Номинальное давление 16 МПа (160 бар) при 1500 об/мин. На странице — паспортные данные, пересчёт подачи на другие обороты, подбор двигателя, требования к рабочей жидкости, монтаж и возможные неисправности именно этого исполнения.
| Параметр | Значение |
|---|---|
| Модель | НПл 56-20/16 |
| Исполнение | двухпоточный насос: два независимых потока |
| Рабочий объём, см³ | 56 + 20 |
| Номинальная подача, л/мин (поток 1 + поток 2) | 71,4 + 25,5 |
| Номинальное давление на выходе, МПа | 16 |
| Номинальная частота вращения, об/мин | 1500 |
| Частота вращения (макс. / мин.), об/мин | 1800 / 1000 |
| Номинальная мощность, кВт | ≈ 33,1 |
| Климатическое исполнение | УХЛ, категория размещения 4 |
Мощность двухпоточного насоса получена суммированием паспортных мощностей его секций; точное значение для конкретного исполнения уточняйте при заказе.
Обозначение НПл 56-20/16 читается так: «НПл» — пластинчатый нерегулируемый насос, первое число — рабочий объём первого насоса (56 см³), второе — второго (20 см³), после косой черты — номинальное давление 16 МПа. Правое вращение — без обозначения, левое — «Л».
Номинальные подачи потоков двухпоточного насоса Насос пластинчатый НПл 56-20/16 — 71,4 и 25,5 л/мин при 1500 об/мин, суммарно 96,9 л/мин. Каждый поток работает независимо и подаёт масло в свою магистраль. При другой частоте вращения подача пересчитывается пропорционально: на 1000 об/мин ориентировочно 47,6 и 17 л/мин, на 1800 об/мин — 85,7 и 30,6 л/мин.
Номинальное давление на выходе — 16 МПа (160 бар, около 163 кгс/см²). Гидравлическая мощность потока при номинальных параметрах N = p·Q/600 ≈ 25,84 кВт. Номинальная (потребляемая) мощность по паспорту — 33,1 кВт; разница с гидравлической мощностью — потери в насосе (КПД по паспорту ниже единицы).
Номинальная частота вращения Насос пластинчатый НПл 56-20/16 — 1500 об/мин, поэтому его соединяют с четырёхполюсным двигателем на 1500 об/мин напрямую или через передачу. По мощности и синхронным оборотам ориентир — двигатель АИР 200M4 (37 кВт). Не ставьте двигатель «в обрез»: пуск на холодном масле и скачки давления дают пиковую нагрузку выше номинальной; насос и двигатель соединяют так, чтобы валы были строго соосны.
Насос пластинчатый НПл 56-20/16 рассчитан на чистые минеральные масла вязкостью 25…213 мм²/с при давлении до 16 МПа и 20…400 мм²/с при давлении до 6,3 МПа, температура масла от –10 до +60 °C; класс чистоты не грубее 12, тонкость фильтрации 25 мкм (10 мкм при малой вязкости и большой нагрузке). Качество масла нужно периодически контролировать: при изменении вязкости более чем на 20 % масло заменяют, а при влаге и загрязнениях принимают меры к их устранению.
В корпусе вращается ротор с радиальными пазами, в которых скользят пластины; центробежная сила и давление масла прижимают их к внутренней поверхности статора. Камеры между пластинами на стороне всасывания растут и заполняются маслом, на стороне нагнетания уменьшаются и вытесняют масло в линию. В двухпоточном исполнении в одном корпусе работают две независимые насосные секции с отдельными всасывающими и напорными каналами.
Всасывающую линию делают короткой и герметичной; её конец погружают в масло достаточно глубоко и срезают под углом 45°, чтобы не подсасывать воздух. Перед пуском проверьте направление вращения вала по стрелке на корпусе насоса: неверное направление приводит к тому, что насос не нагнетает масло. Валы насоса и двигателя сцентрируйте. Давление на входе в насос не должно выходить за паспортные пределы.
| Проявление | Вероятная причина | Способ устранения |
|---|---|---|
| Насос не нагнетает масло | Неправильное направление вращения вала; низкий уровень масла в баке; засорение всасывающей трубы | Изменить направление вращения; долить масло; прочистить трубу |
| Насос нагнетает масло, но не развивает давления | Неисправен предохранительный клапан; утечки в узлах гидросистемы | Отрегулировать или промыть клапан; устранить утечки |
| Повышенный шум, толчки | Попадание воздуха через соединения всасывающей линии или манжету; несоосность валов; пузырьки воздуха в масле | Подтянуть соединения; сцентрировать валы; проверить уровень масла |
| Наружные утечки | Износ или повреждение уплотнений, манжеты вала | Заменить уплотнение или манжету |
В комплект входят насос в сборе и документы: руководство по эксплуатации (допускается один экземпляр на партию насосов, отправляемых в один адрес), свидетельство о приёмке, свидетельство о консервации и упаковке. Чертежи деталей поставляются по требованию потребителя за отдельную плату.
Типичная ошибка при выборе — подбирать НПл 56-20/16 только по названию, не сверив подачу 71,4 л/мин на реальных оборотах привода и номинальное давление 16 МПа. Ещё одна ошибка — недостаточная фильтрация масла: абразив быстро изнашивает пластины и статор.
Ближайшие по подаче исполнения этого типа:
Номинальная подача 71,4 л/мин при 1500 об/мин; второй поток — 25,5 л/мин.
Номинальное давление на выходе — 16 МПа (160 бар). Предохранительный клапан настраивают не выше этого значения.
По мощности и частоте вращения — АИР 200M4 (37 кВт, 1500 об/мин).
Минеральное масло вязкостью 25–213 мм²/с при температуре –10…+60 °C; рекомендованы масла ИГП-38 и ВНИИ НП-403 с тонкостью фильтрации 25 мкм.

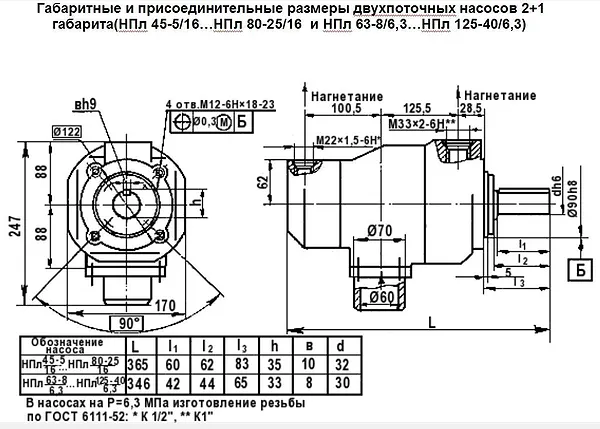

| L, мм | l₁ | l₂ | l₃ | h | b | d |
|---|---|---|---|---|---|---|
| 365 | 60 | 62 | 83 | 35 | 10 | 32 |
Резьбы нагнетания и всасывания в насосах на давление 6,3 МПа выполнены по ГОСТ 6111-52 (трубная коническая); остальные размеры — на чертеже в миллиметрах.
Чтобы заказать Насос пластинчатый НПл 56-20/16, оставьте заявку: цена и срок поставки подтверждаются менеджером, доставка — по России и СНГ. Другие пластинчатые насосы этого типа — в разделе Насос НПл пластинчатый двухпоточный 16 МПа; общий каталог — гидравлика.
