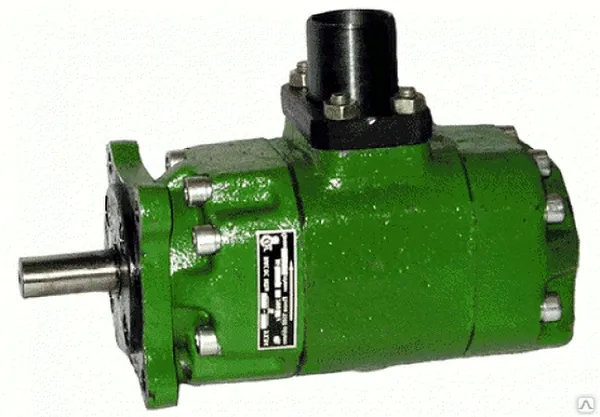

Насос пластинчатый НПл 5-20/16: надежное решение для промышленной гидравлики

Описание и назначение

⚙️ Насос пластинчатый НПл 5-20/16 представляет собой высокоточное гидравлическое оборудование, предназначенное для создания стабильного потока минерального масла в гидроприводах металлорежущих станков и промышленных машин. Данная модель обеспечивает нерегулируемый по объему поток рабочей жидкости в системах с номинальным давлением 16 МПа. Устройство отличается компактными габаритами (типоразмер 1+1) и оптимизировано для работы в условиях промышленного производства.

🔧 Насос пластинчатый НПл 5-20/16 широко применяется в станкостроении, прессовом оборудовании и автоматизированных линиях, где необходима высокая надежность гидросистемы. Конструкция предусматривает правое направление вращения вала (по часовой стрелке со стороны привода), но по спецзаказу возможна модификация с левым вращением. Температурный диапазон эксплуатации — от -10°C до +60°C, что делает его универсальным для большинства российских климатических условий.

Вес, габариты и нормативы

📏 Масса насоса пластинчатого НПл 5-20/16 составляет 19 кг, что обеспечивает удобство монтажа и транспортировки. Габаритные размеры соответствуют типоразмеру 1+1, а присоединительные параметры стандартизированы под российские и международные требования. Изделие изготавливается в строгом соответствии с техническими условиями ТУ 2.053.1899-88 и полностью соответствует ГОСТ 12.2.095-84 по безопасности гидрооборудования.

Мудрость от гидравликов

«Насос пластинчатый НПл 5-20/16 — сердце вашей гидросистемы: без его стабильной работы даже самый совершенный станок превратится в груду металла»

Технические характеристики

Принцип работы и эксплуатационные параметры

🔬 Насос пластинчатый НПл 5-20/16 функционирует за счет вращения ротора с радиально расположенными пластинами. При вращении пластины выдвигаются под действием центробежной силы, создавая герметичные камеры между ротором и статором. В процессе работы происходит забор масла на всасывающей стороне и нагнетание под давлением на напорной. Для корректной работы требуется минеральное масло марок ИГП-38 или ВНИИ НП-403 с кинематической вязкостью 25-213 мм²/с и тонкостью фильтрации не грубее 25 мкм.

🌡️ Температурный режим работы насоса пластинчатого НПл 5-20/16 составляет от -10°C до +60°C. При выходе за эти пределы возможны нарушения герметичности и снижение КПД. Срок службы при соблюдении эксплуатационных условий достигает 8000 часов непрерывной работы. Рекомендуется устанавливать в системах с защитой от гидроударов и перегрева рабочей жидкости.

Сферы применения

🏭 Насос пластинчатый НПл 5-20/16 активно используется в: гидравлических приводах токарных и фрезерных станков, пресс-автоматах для литья под давлением, линиях гибки металла, подъемно-транспортном оборудовании. Его двухпоточная конструкция позволяет одновременно обслуживать две гидравлические линии, что особенно ценно для автоматизированных производственных комплексов.

Аналоги оборудования

🔄 В линейке ГИДРОМАШ близкими аналогами НПл 5-20/16 являются модели: НПл 8-25/16 (с увеличенной подачей), НПл 5-20/12,5 (для систем с давлением 12,5 МПа). Совместимые импортные аналоги: Vickers PVQ, Bosch Rexroth BB. Отличительная особенность НПл 5-20/16 — оптимальное соотношение цены и ресурса для отечественного производства.

Ремкомплект и изнашиваемые детали

🛠️ Для обслуживания насоса пластинчатого НПл 5-20/16 рекомендуется иметь в наличии: комплект уплотнительных колец (артикул РК-НПл1+1), набор пластин из инструментальной стали, распределительные пластины и сальники. Быстроизнашиваемые элементы: торцевые уплотнения (ресурс 2000-3000 часов), пластины ротора (ресурс 3500-4500 часов). Ремонтный комплект включает все необходимые детали для восстановления работоспособности.

Расшифровка условного обозначения

🔤 Насосы пластинчатые имеют следующую структуру условного обозначения:

📌 НПЛ х/х (Л) УХЛ4, где:
- НПл — насос пластинчатый;
- первая цифра — рабочий объём в см³;
- вторая цифра — номинальное давление в МПа;
- отсутствие индекса — правое вращение, «Л» — левое;
- УХЛ4 — климатическое исполнение.

Габаритные и присоединительные размеры

📏 Точные габаритные размеры насоса пластинчатого НПл 5-20/16 соответствуют чертежам ТУ 2.053.1899-88. Диаметр присоединительного фланца — 110 мм, посадочный диаметр вала — 22 мм, монтажные отверстия — 4 шт. по Ø10 мм. Присоединительная резьба напорного патрубка — М27х1,5. Рекомендуется использовать при монтаже уплотнительные кольца из фторкаучука для предотвращения утечек.

Примеры заказа

🛒 Типовые запросы клиентов:
- 4 шт. Насос пластинчатый НПл 5-20/16 для модернизации станочной линии (г. Екатеринбург)
- 4 шт. НПл 5-20/16 в сборе с ремкомплектами для резерва (г. Новосибирск)
- 4 шт. насосов с левым вращением вала (Казань)
- 4 шт. НПл 5-20/16 для замены импортных аналогов (Сочи)

Часто задаваемые вопросы

❓ Можно ли использовать НПл 5-20/16 с биоразлагаемыми маслами?
Нет, насос пластинчатый НПл 5-20/16 предназначен исключительно для минеральных масел ИГП-38 или ВНИИ НП-403. Использование альтернативных жидкостей приведет к ускоренному износу уплотнений.

❓ Какова максимальная температура масла для НПл 5-20/16?
Предельно допустимая температура рабочей жидкости — +60°C. При превышении этого значения снижается вязкость масла, что вызывает рост утечек и падение КПД насоса.

❓ Сколько времени служит роторный узел?
При соблюдении условий эксплуатации (тонкость фильтрации 25 мкм, температура +20...+50°C) ресурс ротора составляет 6000-7000 часов. Рекомендуется плановая замена каждые 2 года.

❓ Есть ли в наличии модификация с давлением 20 МПа?
Нет, модель НПл 5-20/16 рассчитана строго на 16 МПа. Для систем с 20 МПа используйте линейку НПл 5-25/20, которые также производятся на заводе ГИДРОМАШ.

❓ Как проверить обратный клапан в насосе?
Для диагностики демонтируйте напорный патрубок и подайте сжатый воздух (0,5 МПа) в обратном направлении. При исправном клапане утечки воздуха не должно быть.

❓ Подходит ли НПл 5-20/16 для пищевого оборудования?
Нет, данная модель не имеет сертификата качества для пищевой промышленности. Для таких задач разработана специальная серия насосов с гигиеническим исполнением от ГИДРОМАШ.

Почему ГИДРОМАШ — ваш надежный партнер

🚚 Насос пластинчатый НПл 5-20/16 от завода ГИДРОМАШ — это 100% соответствие заявленным характеристикам и 12 месяцев гарантии. Мы обеспечиваем доставку по всей России (Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар) и в страны СНГ в течение 3-7 рабочих дней. Каждый экземпляр проходит 4-х этапную проверку на стенде перед отгрузкой. ГИДРОМАШ — более 15 лет на рынке гидравлического оборудования, индивидуальный подход к каждому заказу и техническая поддержка на всех этапах эксплуатации. Закажите Насос пластинчатый НПл 5-20/16 сегодня и получите бесплатную консультацию инженера!
