| Расход | 5,8 |
| Давление, Мпа | 6,3 |
| Мощность, кВт / обороты | 2,2 / 960 · АИР 100L6 |
| Вес, кг | 17 |

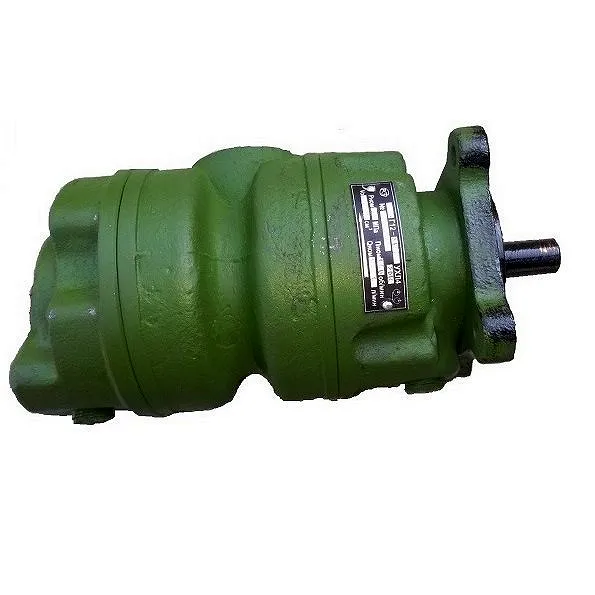

Насос пластинчатый 5Г12-31АМ — пластинчатый насос серии Г12 на номинальное давление 6,3 МПа для подачи минерального масла в гидросистемы машин; насос выпускается в однопоточном и двухпоточном исполнении с постоянным по значению и направлению потоком. Номинальное давление 6,3 МПа (63 бар) при 960 об/мин. На странице — паспортные данные, пересчёт подачи на другие обороты, подбор двигателя, требования к рабочей жидкости, монтаж и возможные неисправности именно этого исполнения.
| Параметр | Значение |
|---|---|
| Модель | 5Г12-31АМ |
| Исполнение | двухпоточный насос: два независимых потока |
| Рабочий объём, см³ | 8 + 8 |
| Номинальная подача, л/мин (поток 1 + поток 2) | 5,8 + 5,8 |
| Номинальное давление на выходе, МПа | 6,3 |
| Максимальное давление на выходе, МПа | 7 |
| Номинальная частота вращения, об/мин | 960 |
| Частота вращения (макс. / мин.), об/мин | 1500 / 600 |
| Номинальная мощность, кВт | 2,2 |
| Коэффициент подачи, %, не менее | 76 |
| КПД, %, не менее | 58 |
| Масса, кг, не более | 17 |
| Климатическое исполнение | УХЛ, категория размещения 4 |
В обозначении 5Г12-31АМ серия «Г12» означает пластинчатый насос на номинальное давление 6,3 МПа, буква «М» — модернизированное исполнение, буква «А» отличает насос меньшего рабочего объёма в паре типоразмеров (например, 24А — 63 см³, а 24 — 80 см³). Число перед «Г12» — условный номер второго насоса двухпоточного агрегата: здесь второй поток даёт 5,8 л/мин, основной — 5,8 л/мин. Направление вращения вала правое (по часовой стрелке, если смотреть со стороны привода); левое вращение изготавливают по заказу — тогда после типоразмера добавляют «Л».
Номинальные подачи потоков двухпоточного насоса Насос пластинчатый 5Г12-31АМ — 5,8 и 5,8 л/мин при 960 об/мин, суммарно 11,6 л/мин. Каждый поток работает независимо и подаёт масло в свою магистраль. При другой частоте вращения подача пересчитывается пропорционально: на 600 об/мин ориентировочно 3,6 и 3,6 л/мин, на 1500 об/мин — 9,1 и 9,1 л/мин. Коэффициент подачи по паспорту — не менее 76 %.
Номинальное давление на выходе — 6,3 МПа (63 бар, около 64 кгс/см²). Максимальное давление на выходе по паспорту — 7,0 МПа; давление на входе в насос (абсолютное) — от 0,08 до 0,12 МПа. Гидравлическая мощность потока при номинальных параметрах N = p·Q/600 ≈ 1,22 кВт. Номинальная (потребляемая) мощность по паспорту — 2,2 кВт; разница с гидравлической мощностью — потери в насосе (КПД не менее 58 %).
Номинальная частота вращения Насос пластинчатый 5Г12-31АМ — 960 об/мин, поэтому его соединяют с двигателем на 1000 об/мин (шестиполюсным) напрямую или через передачу. По мощности и синхронным оборотам ориентир — двигатель АИР 100L6 (2,2 кВт). Не ставьте двигатель «в обрез»: пуск на холодном масле и скачки давления дают пиковую нагрузку выше номинальной; насос и двигатель соединяют так, чтобы валы были строго соосны.
Насос пластинчатый 5Г12-31АМ рассчитан на минеральные масла кинематической вязкостью 17–400 мм²/с при температуре масла 10–55 °C и окружающей среде 1–40 °C. Качество масла нужно периодически контролировать: при изменении вязкости более чем на 20 % масло заменяют, а при влаге и загрязнениях принимают меры к их устранению.
В корпусе вращается ротор с радиальными пазами, в которых скользят пластины; центробежная сила и давление масла прижимают их к внутренней поверхности статора. Камеры между пластинами на стороне всасывания растут и заполняются маслом, на стороне нагнетания уменьшаются и вытесняют масло в линию. В двухпоточном исполнении в одном корпусе работают две независимые насосные секции с отдельными всасывающими и напорными каналами.
Всасывающий и сливной трубопроводы погружают в масло так, чтобы не возникали воронки, через которые в систему попадает воздух; конец всасывающей трубы рекомендуется срезать под углом 45°. Перед пуском проверьте направление вращения вала по стрелке на корпусе насоса: неверное направление приводит к тому, что насос не нагнетает масло. Валы насоса и двигателя сцентрируйте. Давление на входе в насос не должно выходить за паспортные пределы.
| Проявление | Вероятная причина | Способ устранения |
|---|---|---|
| Насос не нагнетает масло | Неправильное направление вращения вала; низкий уровень масла в баке; засорение всасывающей трубы | Изменить направление вращения; долить масло; прочистить трубу |
| Насос нагнетает масло, но не развивает давления | Неисправен предохранительный клапан; утечки в узлах гидросистемы | Отрегулировать или промыть клапан; устранить утечки |
| Повышенный шум, толчки | Попадание воздуха через соединения всасывающей линии или манжету; несоосность валов; пузырьки воздуха в масле | Подтянуть соединения; сцентрировать валы; проверить уровень масла |
| Наружные утечки | Износ или повреждение уплотнений, манжеты вала | Заменить уплотнение или манжету |
В комплект входят насос в сборе и документы: руководство по эксплуатации (допускается один экземпляр на партию насосов, отправляемых в один адрес), свидетельство о приёмке, свидетельство о консервации и упаковке. Чертежи деталей поставляются по требованию потребителя за отдельную плату.
Типичная ошибка при выборе — подбирать 5Г12-31АМ только по названию, не сверив подачу 5,8 л/мин на реальных оборотах привода и номинальное давление 6,3 МПа. Ещё одна ошибка — недостаточная фильтрация масла: абразив быстро изнашивает пластины и статор.
Ближайшие по подаче исполнения этого типа:
Номинальная подача 5,8 л/мин при 960 об/мин; второй поток — 5,8 л/мин.
Номинальное давление на выходе — 6,3 МПа (63 бар). Предохранительный клапан настраивают не выше этого значения.
По мощности и частоте вращения — АИР 100L6 (2,2 кВт, 1000 об/мин).
Минеральное масло вязкостью 17–400 мм²/с при температуре 10–55 °C; рекомендованы масла ИГП-38 и ВНИИ НП-403 с тонкостью фильтрации 25 мкм.
Чтобы заказать Насос пластинчатый 5Г12-31АМ, оставьте заявку: цена и срок поставки подтверждаются менеджером, доставка — по России и СНГ. Другие пластинчатые насосы этого типа — в разделе Насосы Г12 пластинчатые двухпоточные; общий каталог — гидравлика.
